房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和

查看详情

建筑给排水图例及符号立即下载

等级：文件 1.57MB 格式 pdf

【简介】本资料为常见给排水工程图例及符号，PDF格式，共20页。阀门图例管道附件图例管道图例管径说明

立即下载

建筑结构图例及符号立即下载

等级：文件 1.65MB 格式 pdf

【简介】本资料为建筑结构常见图例及符号，pdf格式，共28页。【目录】一、建筑结构制图图例二、钢筋的一般表示方法三、预埋件、预留孔洞的表示方法 ...... 常见型钢图例钢筋表示方法孔、螺栓表示方法预埋件、预留孔洞

立即下载

识图系列—房屋建筑室内装修设计图例及符号立即下载

等级：文件 818.23KB 格式 pdf

【简介】本资料讲解了房屋建筑室内装修设计常见的图例及符号。pdf格式，共11页。常见材料符号常用符号常用线型

立即下载

5分钟看完施工图中常用符号及图例查看详情

浏览数：964

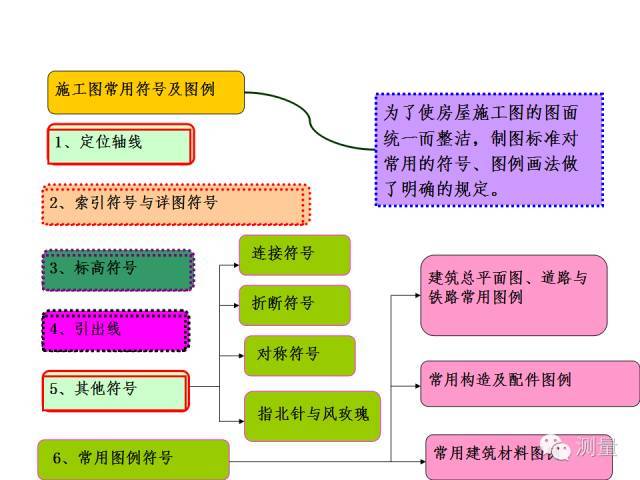

为了使房屋施工图的图面统一而整洁，制图标准对常用的符号、图例画法做了明确的规定。一、定位轴线 1、定位轴线的作用（1）设计和读图时定位的重要依据；（2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号对非承重墙或次要承重构件，编写附加定位轴线。 2.定位轴线的编号（1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；（2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。

查看详情

电气图符号含义及图例模板 39页立即下载

等级：文件 1.55MB 格式 pdf

本资料为电气图符号含义及图例模板 39页一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。1. 图纸目录3 图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。 2. 设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。 ........... 电气图符号含义及图例模板 39页配电箱系统图

立即下载

电气图符号含义及图例 39页立即下载

等级：文件 1.55MB 格式 pdf

本资料为电气图符号含义及图例 39页一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。 2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的。 ......... 电气系统图电

立即下载

施工图常用符号及图例大全，挺实用的查看详情

浏览数：3828 回复数：17

一、定位轴线 1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 2、定位轴线的编号 1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。 3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时

查看详情

施工图常用符号及图例大全，超实用！查看详情

浏览数：895

一、定位轴线1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 2、定位轴线的编号 1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。 3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时

查看详情

CAD施工图中常用符号及图例，值得收藏！查看详情

浏览数：4004

主题为了使房屋施工图的图面统一而整洁，制图标准对常用的符号、图例画法做了明确的规定。一、定位轴线 1、定位轴线的作用（1）设计和读图时定位的重要依据；（2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号对非承重墙或次要承重构件，编写附加定位轴线。 2.定位轴线的编号（1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；（2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。

查看详情

施工图常用符号及图例，这个可以有！查看详情

浏览数：2992 回复数：10

查看详情

电气工程图例及符号（PDF格式）立即下载

等级：文件 1.30MB 格式 zip

关键词：常用电气符号常用电力设备标注

本资料为电气工程图例及符号（PDF格式），共52页。电气工程图例及符号（PDF格式）常用电力设备标注常用电气图形电气基本文字符号

立即下载

暖通空调图例及符号立即下载

等级：文件 2.49MB 格式 pdf

【简介】本资料为暖通空调常见图例及符号，PDF格式，共35页。风道代号空调水管代号暖通空调设备图例水、汽管道阀门图例

立即下载

电气工程图例及符号立即下载

等级：文件 1.60MB 格式 pdf

【简介】本资料为电气工程常见图例及符号，PDF格式，共52页。常见电气图形符号电气安装平面布置图例图例照明电信平面布置图例

立即下载

平面标注法混凝土构件配筋构造图例及符号立即下载

等级：文件 744.78KB 格式 pdf

【简介】本资料介绍了平面标注法混凝土构件配筋构造图例及符号，PDF格式，共4页。钢筋图例钢筋图示

立即下载

建筑工程施工图及常用图例立即下载

等级：文件 12.98MB 格式 ppt

关键词：建筑工程施工图施工图常用图例

本资料为建筑施工图及常用图例，ppt格式，共97页。主要内容： •一、房屋施工图的用途与内容 •1、用途 • （1）指导施工 • （2）编制施工图预算 • （3）安排材料、设备 • （4）非标准构件的制作 •2.内容 •（1）图纸目录（既首页图） •（2）设计总说明 •（3）建筑施工图（简称建施） •（4）结构施工图（简称结施） •（5）设备施工图（简称设施）二、房屋施工的特点 1、施工图中的各图样，主要是用正投影法绘制的。

立即下载

施工图中常用符号及图例立即下载

等级：文件 320.00KB 格式 ppt

内容简介施工图中常用符号及图例(10张PPT) 包含:比例,尺寸标注,定位轴线,索引符号,标高符号,指北针与风象玫瑰图 .

立即下载

图例与符号（上册）立即下载

等级：文件 3.74MB 格式 rar

【简介】：图例与符号上【目录】： 1.建筑工程图纸制图要求 2.建筑施工图的表示方法 3.常用建筑工程图例 4.建筑结构图例与符号 5.《房屋建筑室内装修设计》图例及符号 6.平面标注法混凝土构件配筋构造图例及符号图例与符号《房屋建筑室内装修设计》图例及符号常用建筑工程图例建筑工程图纸制图要求建筑结构图例与符号建筑施工图的表示方法平面标注法混凝土构件配筋构造

立即下载

图例与符号（下册）立即下载

等级：文件 7.92MB 格式 rar

【简介】：图例与符号(下册）【目录】： 7.建筑给水排水图例与符号 8.暖通空调图例与符号 9.电气工程图例及符号 10城市规划图例符号 11风景图名胜区与城市绿地系统规划图 12岩土工程勘察图式图例图例与符号下城市规划图例符号电气工程图例及符号风景图名胜区与城市绿地系统规划图建筑给水排水图例与符号岩土工程勘察图式图例

立即下载

暖通空调图例与符号大全立即下载

等级：文件 4.41MB 格式 pdf

关键词：暖通空调图例风口和附件代号调控装置及仪表图例

本资料为暖通空调图例与符号大全，pdf格式，20页。线型及其含义；比例；水、汽管道代号；水、汽管道阀门和附件图例；风道代号；风道、阀门及附件图例；风口和附件代号；暖通空调设备图例；调控装置及仪表图例；调控装置及仪表图例 ... 图片展示：水、汽管道代号风道、阀门及附件图例暖通空调设备图例
