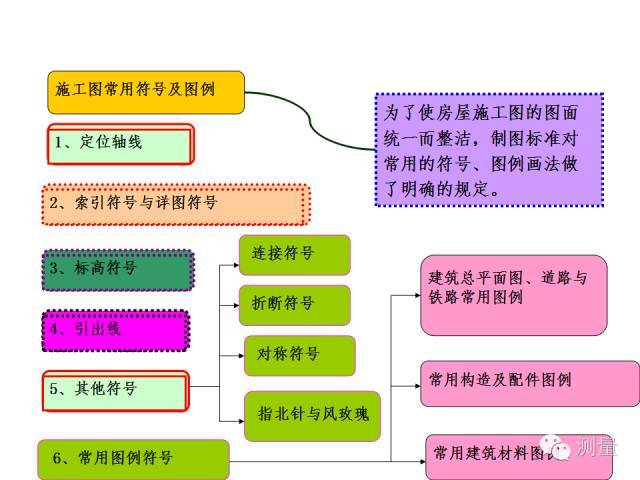

一、定位轴线 1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 2、定位轴线的编号 1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。 3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时
