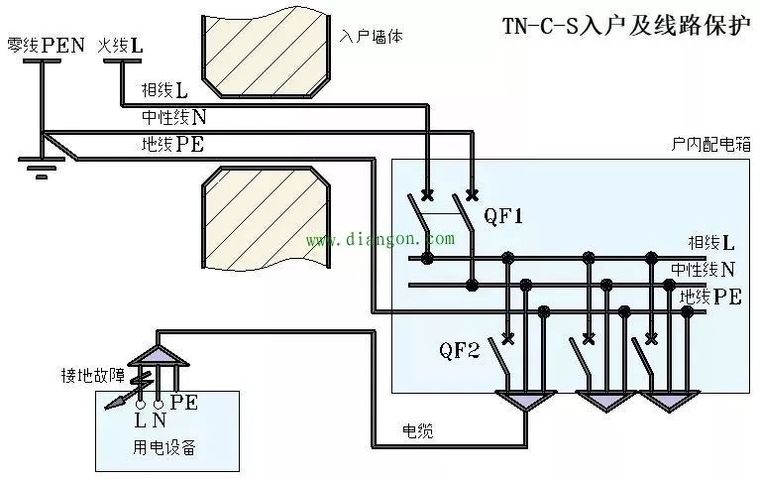

01第一种措施在入户前将零线再次接地，然后分开为地线PE以及中性线N入户。这种接地系统叫做TN-C-S。我们来分析此图： ● 零线在户外再次接地，然后分开为中性线N和保护线PE，连同相线L一同入户。 ● 在户内，已经没有了火线和零线，只有相线L、中性线N和保护线PE。 ● 户内配电箱中有一只两极的进线主开关QF1，还有单极的出线开关QF2，并将电源引至用电设备。在用电设备处，地线PE接到用电设备的金属外壳上。 ● 当用电设备发生L对外壳的接地故障时，用电设备外壳带电，人触及用电设备外壳时会受到电击。 ● 由于
