[分享]截面设计图资料下载

发表于2022-05-23

标签：截面设计图资料截面设计图讨论截面设计图视频

截面设计图专题为您提供截面设计图的相关资料与视频课程，您可以下载截面设计图资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社暖通空调热点推荐。

空调系统设计的分步解析讲解立即试听

学员数 2117 好评率 100.00%

关键词：空调设计方案论证空调设计图纸绘制空调设计设备选型

截面设计图资料下载-空调系统设计的分步解析讲解

立即试听

暖通施工图的构成及识图（一）立即试听

学员数 2692 好评率 100.00%

截面设计图资料下载-暖通施工图的构成及识图（一）

立即试听

[河南]变截面连续箱梁天桥设计图（全套）立即下载

等级：文件 3.26MB 格式 dwg

关键词：路桥工程图纸变截面连续箱梁设计桥梁伸缩颖构造

截面设计图资料下载-[河南]变截面连续箱梁天桥设计图（全套）

位置：河南行车道位置：上承式桥承重构件受力情况：梁桥使用年限：永久性桥材料类型：预应力桥资料目录 1 说明 4 2 路线平面图 1 SⅦ-35-1 3 路线纵断面图 1 SⅦ-35-2 4 公路用地图 1 SⅦ-35-3 5 路基标准横断面及路面结构图 1 SⅦ-35-4 6 路基防护设计图 1 SⅦ-35-5 7 道路工程数量汇总表 1 SⅦ-35-6 8 全桥工程数量表 1 SⅦ-35-7-1 9 桥位平面图 1 SⅦ-35-7-2 10 桥型总体布置（一）~（二） 2 SⅦ-35-7-3 11 基桩坐标 1 SⅦ-35-7-4 12 箱梁一般构造图（一）~（四） 4 SⅦ-3

组合变压式耐火烟道变截面设计图立即下载

等级：文件 206.00KB 格式 dwg

截面设计图资料下载-组合变压式耐火烟道变截面设计图

内容简介设计1层至65层的超高层厨房烟道变截面设计方案CAD图，出屋面风帽节点设计CAD图。烟道的防水设计CAD图。设计中充分考虑灶台的宽度模数，所以烟道有一面统一为510mm，和灶台的宽度模数相一致，使得烟道不占用灶台的长度。采用高强度玻镁防火板为烟道原材料，符合国家消防防火设计强制性条文对烟道耐火极限不低于1.0h的要求。并对不锈钢防火止回阀提出符合公安标准《排油烟气防火止回阀》GA/T798规定，其耐火极限也不应低于1.0h。目前国内住宅商品房建设中使用的水泥预制排烟道很难达到耐火极限大于1．0h的要求，最多只能达到0.3小时的耐火极限值。水泥预制排烟气道产品的抗

某公路等截面悬链线箱形拱桥设计图立即下载

等级：文件 2.59MB 格式 dwg

截面设计图资料下载-某公路等截面悬链线箱形拱桥设计图

使用性：公路桥
承重构件受力情况：拱桥
材料类型：钢筋砼桥

资料目录 01 说明 02 全桥工程数量表 03~05 桥型布置图 06 主拱圈一般构造图 07 主拱圈坐标表 08 主拱圈节段划分示意图 09 拱箱钢筋布置图（一） 10 拱箱钢筋布置图（二） 11 拱箱接头钢筋布置图 12 拱箱顶板、盖板、横隔板钢筋布置图 13 拱脚一般构造图 14 拱脚接头钢筋布置图 15 1号拱座一般构造图 16 2号拱座一般构造图 17 拱座封脚钢筋布置图 18 拱座、立柱坐标表 19 拱上立柱一般

某变截面箱梁桥设计图纸立即下载

等级：文件 3.67MB 格式 dwg

关键词：路桥工程图纸变截面箱梁桥

截面设计图资料下载-某变截面箱梁桥设计图纸

承重构件受力情况：梁桥内容简介某变截面箱梁桥全套图纸边墩一般构造图梁底楔体构造图桥型布置图

5000X2400截面墩身模板设计图立即下载

等级：文件 667.00KB 格式 dwg

截面设计图资料下载-5000X2400截面墩身模板设计图

内容简介 5000X2400截面墩身模板，通用桥梁墩身模板

33.4m等截面简支钢箱梁天桥设计图（19张）立即下载

等级：文件 1,018.00KB 格式 dwg

关键词：路桥工程图纸等截面钢箱梁

截面设计图资料下载-33.4m等截面简支钢箱梁天桥设计图（19张）

内容简介桥梁概况： 1、人行天桥设计荷载：人群荷载5kN/m2。 2、人行天桥宽度：主桥全宽4.0m、梯道宽度2.5m。 3、主桥上部结构：33.4m等截面简支结构钢箱梁，梁高1.2m，采用预制吊装施工。 4、主桥桥墩采用满灌混凝土双钢管柱式桥墩，柱径0.5m，梯道桥墩采用满灌混凝土钢管柱式桥墩，柱径0.5m。 5、主桥和梯道平台基础为桩基础，梯道低端基础为扩大基础。 6、主桥桥面和梯道的踏步表面均设铺装，基层为环氧砂浆，面层为罗源红花岗石，平均厚度为4.5cm。 7、主桥横向设双向1.5%的横坡、横坡通过基层环氧砂浆厚度进行调整。

[贵州]等截面悬链线无铰板拱桥施工设计图（全套）立即下载

等级：文件 1.57MB 格式 dwg

关键词：路桥工程图纸现浇钢筋混凝土拱桥CAD设计图纸桥面铺装CAD设计图纸

截面设计图资料下载-[贵州]等截面悬链线无铰板拱桥施工设计图（全套）

位置：贵州编制时间：2011使用性：过水桥跨径大小和多跨总长：60m行车道位置：上承式桥承重构件受力情况：板桥, 拱桥使用年限：永久性桥材料类型：钢筋砼桥资料目录桥型布置图桥台构造图拱圈施工坐标拱圈钢筋构造图主拱圈及拱上建筑构造图拱上横墙钢筋构造图主拱座、桥台处腹拱拱座及3号横墙钢筋布置图腹拱圈钢筋图桥面铺装栏杆平面布置图 A型栏杆构造 B型栏杆构造防撞护栏构造图（二）防撞护栏构造图（一）全桥工程数量总表施工加载程序图人行道块件构造图内容简介新建XX桥位于现状XX桥下游2米处，桥梁横跨XX河，本桥采用板式钢筋混凝土拱桥，全长5

某变截面轻钢结构厂房建筑结构设计图立即下载

等级：文件 433.00KB 格式 dwg

关键词：钢结构施工图门式刚架结构单层厂房仓库

截面设计图资料下载-某变截面轻钢结构厂房建筑结构设计图

建筑功能：工业建筑厂房高度类别：单层厂房地上层数：1层图纸深度：施工图民用建筑设计使用年限：50年结构形式：钢结构钢结构：门式刚架基础形式：独立基础,桩基础结构安全等级：二级抗震设防烈度：7度抗震风压：0.45kN/㎡雪压：0.25kN/㎡图纸张数：8张设计时间：2010内容简介图纸包括：建筑设计说明，平面图，立面图，结构设计说明，墙梁布置图，屋面檩条、拉条布置图，刚架、支撑平面布置图，GJ2等共8张图纸。

涵洞设计图立即下载

等级：文件 739.00KB 格式 dwg

截面设计图资料下载-涵洞设计图

内容简介盖板涵一般下部构造图八字墙尺寸，数量表盖板涵一般构造图钢筋砼盖板配筋图等共17张! 2

桥梁设计图立即下载

等级：文件 612.00KB 格式 rar

关键词：路桥工程图纸桥梁设计及施工图

截面设计图资料下载-桥梁设计图

内容简介桥梁设计图：桩柱钢筋构造图.预制板上部一般布置图.预应力张拉端和固定端大样.预应力梁施工大样图.预应力连续空心板一般构造图.小桥布置图.小桥布置图（轻型、重力）.箱梁模板构造图.现浇板上部一般布置图.轻型桥台布置图.轻型墩布置图.连续空心板一般构造图.连续空心板横向一般构造图.肋板式桥台一般构造图.简支空心板一般构造图.简支空心板底板钢筋构造图，盖梁钢筋构造图.耳墙钢筋构造图.墩台身钢筋构造图.墩帽钢筋构造图.薄壁台布置图.薄壁墩布置图.U型台一般布置图. 2 3 4

拱桥设计图立即下载

等级：文件 35.00KB 格式 rar

截面设计图资料下载-拱桥设计图

内容简介平面、立面，主要工程数量表，说明 2

抗滑桩设计图立即下载

等级：文件 165.00KB 格式 dwg

截面设计图资料下载-抗滑桩设计图

资料目录桩顶梁及挡土墙平面图 ZDL、FBZ、DTQ配筋图挡土墙顶围墙桩顶梁（ZDL）平面图 ZDL配筋图及配筋表局部桩间挡土墙桩位平面布置图及总说明桩位平面布置图及总说明桩身及护壁大样及配筋表桩身及护壁大样及配筋表内容简介抗滑桩设计图注：共6幅桩顶梁（ZDL）平面图桩身及护壁大样桩位平面布置图

挂篮设计图立即下载

等级：文件 11.83MB 格式 dwg

截面设计图资料下载-挂篮设计图

内容简介挂蓝全套设计图纸，包括挂蓝侧模、侧模系统、底模、挂蓝滚轮、吊带吊杆加工图、铰板大样图，并附有主桁材料表格及现场施工图片。

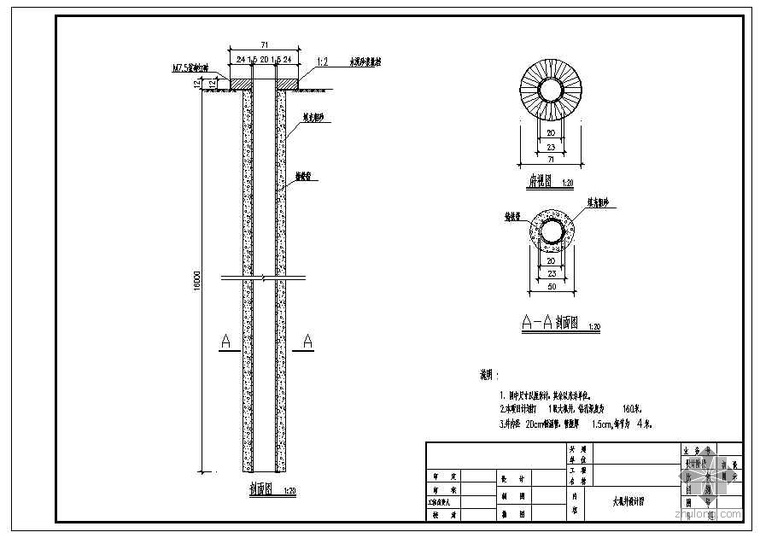

机井设计图立即下载

等级：文件 442.00KB 格式 dwg

截面设计图资料下载-机井设计图

内容简介大机井，钻孔深度为160m，井内径钢涵管，管壁厚1.5cm，小口径井，每眼井钻孔深度为80m，预制涵管，管壁厚5cm。

某中桥设计图立即下载

等级：文件 1.07MB 格式 dwg

截面设计图资料下载-某中桥设计图

内容简介某中型桥设计图纸，长度70米。图纸内容包括：桥型布置图，平面板块布置图，桥墩、桥台一般构造图，桥台肋板、耳背墙、台帽、桩基、承台钢筋构造图，桥墩及盖梁钢筋构造图。

灯具设计图立即下载

等级：文件 644.00KB 格式 dwg

截面设计图资料下载-灯具设计图

内容简介内容包括：线路标注示意图，应急照明接线图，照明开关。

跌水设计图立即下载

等级：文件 36.00KB 格式 rar

截面设计图资料下载-跌水设计图

内容简介图纸内容包括：平面图、剖面图、说明。

某换热站设计图立即下载

等级：文件 332.00KB 格式 rar

截面设计图资料下载-某换热站设计图

内容简介这是一个2003年设计的换热站施工图，已投产运行，换热设备采用的是板式换热器，略取了文字部分。包含：换热站的建筑平面图，剖面图和工艺流程图以及材料表！

ba设计图立即下载

等级：文件 424.00KB 格式 rar

截面设计图资料下载-ba设计图

内容简介 ba设计图

泵房设计图立即下载

等级：文件 890.00KB 格式 dwg

截面设计图资料下载-泵房设计图

设计说明：无功能：泵站水厂设计阶段：施工图设计图纸张数：10张以下设计时间：1998年内容简介图纸为泵房工艺设计图及各细部剖面图 2 3 4
