[分享]变风量空调系统CAD图资料下载

发表于2019-09-02

标签：变风量空调系统CAD图资料变风量空调系统CAD图讨论变风量空调系统CAD图视频

变风量空调系统CAD图专题为您提供变风量空调系统CAD图的相关资料与视频课程，您可以下载变风量空调系统CAD图资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社暖通空调热点推荐。

合景国际金融中心变风量空调系统设计立即下载

等级：文件 2MB 格式 zip

关键词：变风量空调器空调器回风管

变风量空调系统CAD图资料下载-合景国际金融中心变风量空调系统设计

本资料为合景国际金融中心变风量空调系统设计，word文档。 1 工程概况该国际金融中心项目为综合商业办公大厦，包括五层地下层，四层裙房和35层办公主楼，总建筑面积约10万平方米，其中地下层约3万平方米。业主对大厦的定位是针对国际跨国大公司的超甲级写字楼，因此在设计中，引入了很多香港超甲级写字楼的设计理念。其中办公楼采用了变风量空调系统，并根据香港礼信工程顾问公司的空调方案进行设计。图片展示：空调机房平面标准层空调平面变风量空调器控制图

广东省办公楼变风量VAV空调系统的设计立即下载

等级：文件 896KB 格式 pdf

变风量空调系统CAD图资料下载-广东省办公楼变风量VAV空调系统的设计

概要：本文介绍了某办公楼变风量（VAV）空调系统的设计，该系统采用总风量控制的方法，不同于静压控制的方法。通过实践证明该系统具有设计简单、调试及运行管理方便、系统运行稳定和工程造价低的优点。广东省办公楼变风量VAV空调系统的设计建筑物室内参数表空调设备选型表控制系统的设计 F2000VAV控制系统原理图总风量控制法

变风量空调系统分区设计查看详情

浏览数：1076

关键词：变风量空调系统温度控制分区

变风量空调系统CAD图资料下载-变风量空调系统分区设计

1. 温度控制分区在内、外分区的基础上，需按照房间隔断、使用情况和装修分隔等因素，将内区或外区再进行细化，划分为若干个温度控制区。在不设房间隔断的大开间办公区域，一般采用建筑模数进行温度控制区划分，根据目前变风量末端装置的常用规格，每一个末端控制的内区温控区宜为 50~80m2，外区温控区宜为 25~50m2。温度控制区域设置过大，难以满足该区域内各方位区域的温度要求，温度控制均匀性较差，而且对于带动力的变风量末端而言，还需考虑变风量末端风量过大带来的噪声问题，需进行详细的噪声计算再决定是否采用大风量的末端装置；温度控制区过小，变风量末端数量增加，一方面会增

连载· 32 |《变风量空调系统》选型指导查看详情

浏览数：565

关键词：变风量空调系统变风量末端装置

变风量空调系统CAD图资料下载-连载· 32 |《变风量空调系统》选型指导

1.SLT 射流低温送风口选型建议射程 T0.25（Vt=0.25m/s）与房间特征长度 L 的比值在 0.5 和 3.3 之间，即 T0.25/L=0.5~3.0。射程 T0.25（Vt=0.25m/s）与风口边缘离墙距离 P1 的比值大于等于 2.5，即 T0.25/ P1 ≥ 2.5；或射程 T0.25（Vt=0.25m/s）与风口边缘间距离 P2 的比值大于等于 1.25，即 T0.25/P2 ≥ 1.25。 SLT 射流低温送风口布置示意如图 5-15 所示。图 5-15 SLT 射流低温送风口布置示意图 &nb

连载· 22|《变风量空调系统》送风温度和送风量设计查看详情

浏览数：455

关键词：变风量空调系统送风温度和送风量设计风机和管道温升

变风量空调系统CAD图资料下载-连载· 22|《变风量空调系统》送风温度和送风量设计

送风温度和送风量设计 4.4.2风机和管道温升 1. 风机和管道温升计算必要性分析由于低温送风管内外空气温差大，风管温升明显，温升对送风量的确定影响很大，因此低温送风系统设计在计算送风量时必须计算风机温升和风管温升。因此，确定低温送风系统的送风量，其中一个关键的因素是风机和风管的温升，该温升在低温送风系统中不能忽略，这是与常规空调系统不同之处，示意图如图 4-1 所示。图4-1低温送风系统工作原理图而确定风机和风管的温升又与房间送风量相关，形成了一个“循环”，其计算过程可以采用先假设后逼近的方法处理，如图 4-2 所示。

连载· 23|《变风量空调系统》风管设计及保温防潮查看详情

浏览数：530

4.5 风管设计及保温防潮 4.5.1 风管设计源牌变风量风道常用的风管一般分为圆形、椭圆形和矩形。圆形风管的强度大，消耗的材料少，沿程的压降、阻力、漏风量小，且易于安装。不过，圆形风管及它的局部设备占的有效空间大。大多数的工程中，用于安装设备的吊顶空间有限，因此在常规空调系统中常使用占空间小的矩形风管，而不是圆形风管。但在低温送风系统中，风量的减少导致了风管规格的降低，这就允许设计者选用性能较好的圆形或椭圆形风管。这对于提高整个送风系统的性能也是十分有利的。低温送风空调系统风管设计与常规空调系统相比，应充分

连载· 40 |《变风量空调系统》——6.2.2单元测试查看详情

浏览数：425

6.2.2 单元测试空调系统调试之前，应先进行设备单机试运转，设备单机试运转符合设计要求后，方可进行系统调试工作。设备通电运转前必须经厂家技术人员检查无误后才能通电，设备单机试运转及系统调试过程中须有各设备厂家配合调试。在电气设备、主回路及控制回路的性能符合要求的条件下，分别对各种设备进行检查、清洗、调整，并进行连续一段时间的运转。各项技术指标，例如轴承温度、风量、压力、扬程等达到设计要求后，单体设备的试运转合格。 6.2.2.1 空调机组试运转（1）空调机房和设备内部清理。（2）风机外观检查： 1）

变风量空调系统施工查看详情

浏览数：465

1． VAV 变风空调风管系统特点：变风量系统(Variable Air Volume System, VAV 系统)基本原理，就是通过改变送风量来满足室内变化的负荷。为满足改变送风量的需求，风管系统在VAV系统中，起到有效输送气流，达到符合末端控制要求的效果。如风管系统制作安装出现失误，将直接影响到完工后的风量平衡及室内使用效果。为此，风系统管道制作安装应遵守以下原则： 1.1 保证管道密封性：常规VAV系统，送风主管道设计工作压力在200-400Pa范围。虽然其工作压力(P)划分属于：低压系统（P≤500Pa）；但由于稳定运行的VA

连载· 31 |《变风量空调系统》新型射流低温风口设计选型查看详情

浏览数：620

关键词：变风量空调系统新型射流低温风口

变风量空调系统CAD图资料下载-连载· 31 |《变风量空调系统》新型射流低温风口设计选型

5.3.3 SL 射流低温送风口选型 1. 型号说明 ① ② ③ ④ SL–T–D–60 ①——射流低温送风口 ②——低温送风口类型。T 表示是长条形低温送风口；F 表示是方形低温送风口。 ③——送风类型。C 表示送风方式为侧送型；D 表示送风方式为顶送型；X 表示送风方式为下送型。 ④——名义长度，实际长度为名义长度 ×10，单位为 mm。 2. 选型参数（1）SLTD 型射流低温送风口。其结构如图 5-11 所示，外形尺寸见表 5-17，性能参数见表 5-18。

民用建筑空调系统专题设计立即试听

学员数 174 好评率 98%

关键词：建筑暖通空调设计暖通空调设计培训暖通空调设计入门

变风量空调系统CAD图资料下载-民用建筑空调系统专题设计

立即试听

建筑暖通全设计暴爽套餐立即试听

学员数 610 好评率 98%

关键词：建筑暖通设计暖通设计培训暖通设计入门采暖供热系统中央空调系统

变风量空调系统CAD图资料下载-建筑暖通全设计暴爽套餐

立即试听

VAV变风量空调系统施工案例查看详情

浏览数：1538

关键词：风管系统特点风管安装要点

变风量空调系统CAD图资料下载-VAV变风量空调系统施工案例

1． VAV 变风空调风管系统特点：变风量系统(Variable Air Volume System, VAV 系统)基本原理，就是通过改变送风量来满足室内变化的负荷。为满足改变送风量的需求，风管系统在VAV系统中，起到有效输送气流，达到符合末端控制要求的效果。如风管系统制作安装出现失误，将直接影响到完工后的风量平衡及室内使用效果。为此，风系统管道制作安装应遵守以下原则： 1.1 保证管道密封性：常规VAV系统，送风主管道设计工作压力在200-400Pa范围。虽然其工作压力(P)划分属于：低压系统（P≤500Pa）；但由于稳定运行的VA

连载·17|《变风量空调系统》空气处理机组控制查看详情

浏览数：332

关键词：变风量空调系统空气处理机组控制

变风量空调系统CAD图资料下载-连载·17|《变风量空调系统》空气处理机组控制

3.3 空气处理机组控制 3.3.1 风量控制当变风量末端装置的风量变化时，送风管中的静压会发生变化，空气处理系统的总送风量应随之变化。如何实现系统总送风量能跟随变风量末端装置的风量变化而实时调整，又能确保系统稳定运行，是空气处理系统风量控制的关键。风量控制的类型主要分为：定静压控制、可变静压控制、变静压控制、总风量控制。风量控制的目的有两个：一是保证正常工作的变风量末端风阀尽可能在较高开度下工作。避免低开度下的VAV 节流损失，节约运行费用；避免高入口静压下产生的噪声。二是保证系统稳定运行。空气处理系统的调节是多个参数耦合的

连载· 21|《变风量空调系统》送风温度和送风量设计查看详情

浏览数：577

关键词：变风量空调系统送风温度设计

变风量空调系统CAD图资料下载-连载· 21|《变风量空调系统》送风温度和送风量设计

送风温度和送风量设计 4.4.1 送风温度的选择一般情况下，常规空调系统设计时，通常根据工程设计项目的室内外空气设计参数，以及空调房间的余热余湿负荷，通过焓湿计算，求得一个设计送风温度，进而得到设计送风温差，然后计算送风量，并确定空调处理机组的选型。但对于低温送风系统而言，如何确定最优的设计送风温度需要考虑诸多因素，如制冷机房能提供的冷水温度，不同供水温度对于制冷系统带来的效率影响；若冷源系统采用冰蓄冷，则还需考虑冰蓄冷系统的流程，系统能提供的冷源温度范围；室内湿负荷的大小；室内能达到的相对湿度；项目选择的变风量末端和送风口形

连载· 41 |《变风量空调系统》联合调试查看详情

浏览数：625

6.2.3.1变风量空调机组联合调试在完成控制元件测试后，通过控制器开始变风量空调机组的自控调试：（1）实时监测各空调机组的运行状态、故障报警和手/自动状态。（2）根据工作日及节假日作息时间表制定相应的时间程序，定时启停机组。（3）连锁控制：风机、风阀、水阀连锁控制，停风机时自动关闭水阀和风阀，风机起动时，自动打开风阀，并延时打开水阀。（4）在送风干管接近末端的3/4处设置静压传感器。空气处理机送风量受管道静压控制。空调机组通过变频控制调节送风管道静压，既满足送风量需求又实现节能。（5）所有空气处理机均配置了电

某研发大楼变风量空调系统控制方案图立即下载

等级：文件 457KB 格式 rar

关键词：建筑暖通施工图实验科研建筑

变风量空调系统CAD图资料下载-某研发大楼变风量空调系统控制方案图

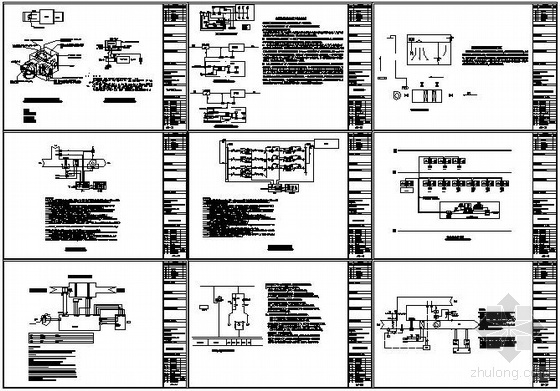

内容简介变风量系统控制方案图，本式各介绍了：变风量系统基本控制方案简要说明，变风量控制原理图一，变风量空调原理图二，变风量空调原理图三，VAV BOX控制图，空调箱恒温控制图，新风控制原理图，冰水系统控制图，系统架构升位图，空调箱恒温控制图。 2 2 3 3 4

连载· 33 |《变风量空调系统》——5.4 设计参考资料查看详情

浏览数：505

关键词：变风量空调系统设计参考资料变风量智慧控制柜

变风量空调系统CAD图资料下载-连载· 33 |《变风量空调系统》——5.4 设计参考资料

5.4.2变风量智慧控制柜及系统 1. 变风量智慧控制柜变风量空气处理机组启停与控制采用强弱电一体化设计，变风量空调智慧控制柜内置变频器、智慧控制器、智能电能表（选配）、空气断路器、接触器等主要设备，实现对变风量空气处理机组的供电及全面控制。该控制柜具有以下控制功能：（1）实现风机的启停和变频控制。（2）实现对电动水阀、电动风阀等执行器以及温度、湿度、静压、CO2、PM2.5、 VOC 等传感器的监视与控制。（3）配置彩色触摸屏，与变风量智慧控制器连接，实现就地的参数设定与监视。（4）控制器内置变风量控制程序，可

变风量（VAV）空调系统查看详情

浏览数：8695

关键词： vav空调系统全空气空调系统风冷模块机组设计

变风量空调系统CAD图资料下载-变风量（VAV）空调系统

变风量空调系统（VariableAirVolumeSystem,VAV系统），是一种可根据室内负荷变化或室内要求参数的变化，自动调节空调系统送风量，从而使室内参数达到要求的全空气空调系统。VAV系统追求以较少的能耗来满足室内空气环境的要求。2014年12月本专题最新更新了变风量空调系统工程案例及相关设计知识点，并对定风量系统及变风量系统进行比较分析，帮助大家对变风量空调系统有更深入的了解。变风量（VAV)系统控制原理变风量控制器和房间温控器一起构成室内串级控制，采用室内温度为主控制量，空气流量为辅助控制量。变风量控制器按房间温度传感器检测到的实际

变风量空调空调系统施工查看详情

浏览数：245

1. VAV 变风空调风管系统特点变风量系统(Variable Air Volume System, VAV 系统)基本原理，就是通过改变送风量来满足室内变化的负荷。为满足改变送风量的需求，风管系统在VAV系统中，起到有效输送气流，达到符合末端控制要求的效果。如风管系统制作安装出现失误，将直接影响到完工后的风量平衡及室内使用效果。为此，风系统管道制作安装应遵守以下原则： 1.1 保证管道密封性：常规VAV系统，送风主管道设计工作压力在200-400Pa范围。虽然其工作压力(P)划分属于：低压系统(P≤500Pa);但由于稳定运行的VAV系统中，管道

连载· 12 |变风量空调系统：变风量空调新风系统设计查看详情

浏览数：612

关键词：变风量空调系统新风系统设计分散处理方式

变风量空调系统CAD图资料下载-连载· 12 |变风量空调系统：变风量空调新风系统设计

变风量空调系统新风设计变风量系统中新风量的分配和空调系统的分区形式有很大的关系，无论采用何种分区形式，在总新风量固定的情况下，各朝向的房间都会出现新风量小于设计要求的最小新风量的情况。要想让所有房间的新风量都满足要求，这时总的新风量需要加大；加大新风量可以满足所有房间的新风量要求，同时在过渡季节也会节省一部分能量；但新风量加大以后夏季和冬季又会多消耗处理新风的冷热量，因此应该选取一个全年运行模式下的最佳新风量。例如：夏季，除了内热冷负荷外，外区变风量末端装置还承担围护结构冷负荷，它多耗用了一部分含有新风的送风量。如果仍按照系统总人数 × 新风标准来确定总新风量，

连载· 11| 变风量空调系统：变风量末端装置设计选型查看详情

浏览数：474

关键词：变风量空调系统变风量末端装置

变风量空调系统CAD图资料下载-连载· 11| 变风量空调系统：变风量末端装置设计选型

变风量末端装置主要用于不同区域内的温度控制，工作人员通过操作装设在工作区域内的温控器调节相应变风量末端装置的风量，从而实现室内的舒适性需求，如图 2-5 所示。图 2-5 变风量末端装置 1 2.5.1 变风量末端装置分类变风量末端装置有很多种类型，如图 2-6 所示。图 2-6 变风量末端装置分类图源牌变风量末端装置 2 2.5.2 不同变风量末端装置特点目前国内最常用的是单风道型、串联式风机动力型与并联式风机动力

连载· 13 |变风量空调系统：变风量空调风管系统设计查看详情

浏览数：510

关键词：变风量空调系统风管系统设计

变风量空调系统CAD图资料下载-连载· 13 |变风量空调系统：变风量空调风管系统设计

2.7 变风量空调风管系统设计 2.7.1 设计指南空调风管系统设计，对于确保空调系统运行有效和节能，是一个很重要的环节。变风量空调的送风系统设计，有两个基本要求：①变风量末端装置的运行需要送风管内有一定的静压；②这个静压值在整个系统运行过程中应保持稳定，以利于末端装置的稳定运行。所以，变风量空调的送风系统一般都设计成中速、中压系统。当然，它也可以设计成低速低压系统，但是，除了风管尺寸变大以外，还要注意满足系统静压控制的要求和末端装置运行所必需要保持的静压值。在风管设计中遵循以下原则，可在系统的初投资和运行费两方面取得一个合理的平衡。（1）风管应尽
