[分享]住宅采暖系统图资料下载

发表于2019-06-22

标签：住宅采暖系统图资料住宅采暖系统图讨论住宅采暖系统图视频

住宅采暖系统图专题为您提供住宅采暖系统图的相关资料与视频课程，您可以下载住宅采暖系统图资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社暖通空调热点推荐。

某住宅小区热交换站热力系统图立即下载

等级：文件 354KB 格式 dwg

关键词：暖通空调节点详图波节管换热器

住宅采暖系统图资料下载-某住宅小区热交换站热力系统图

内容简介本设计为谋住宅小区一期工程热交换站热力系统设计。根据甲方提供市政热力管网供回水温度90°C/65°C，工作压力1.0MPa。热交换站为住宅小区提供冬季采暖热水及生活热水，低区采暖选用三台BJN(K)900-89-SS/W型波节管换热器；高区采暖选用两台BJNK700-39-SS/W型波节管换热器。

马连洼某住宅小区暖通系统图立即下载

等级：文件 2MB 格式 dwg

住宅采暖系统图资料下载-马连洼某住宅小区暖通系统图

内容简介本工程设计包括内容：采暖空调通风，防排烟，消火栓喷洒系统设计。

高层住宅采暖通风系统设计施工图立即下载

等级：文件 578KB 格式 rar

住宅采暖系统图资料下载-高层住宅采暖通风系统设计施工图

建筑功能：住宅
高度类别：高层建筑
地上层数：30层
图纸深度：施工图
图纸张数：17张
设计时间：2013

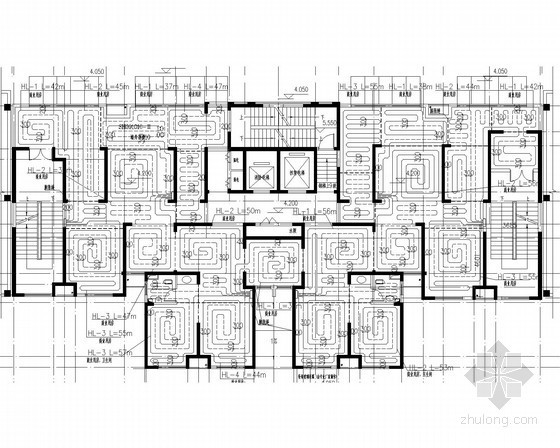

本项目是一个高层住宅建筑，地上30层。图纸内容主要包含采暖平面图，通风平面图，送风系统图，采暖系统图等... 十六层采暖平面图十七~二十九层采暖平面图三十层采暖平面图三~八层采暖系统图

高层住宅采暖通风及防排烟系统设计施工图立即下载

等级：文件 2MB 格式 dwg

关键词：建筑暖通施工图地板辐射采暖

住宅采暖系统图资料下载-高层住宅采暖通风及防排烟系统设计施工图

设计说明：有
建筑功能：住宅
高度类别：高层建筑
建筑面积：16723㎡
地上层数：34层
图纸深度：施工图

内容简介一、工程概况：　　　　本工程为江苏一住宅楼采暖系统设计，总建筑面积16723平方米，地上34层，总建筑高度为98.6m。图纸内容包含设计施工说明，主要设备材料表及图例，... 　　　　二、采暖系统设计：　　　　本楼为新建住宅，其采暖系统采用集中供热低温热水地板辐射采暖分户热计量系统。本工程采用集中供热，热源由小区集中设置的热交换站制备采暖热水，采暖供回水温度为50°C/40°C；系统为变流量，循环水泵变频运行。整个小区最高栋楼为三十四层，采暖系统分高、低区；一~十七层为低区，十八~三十四层为高区；采暖系统形式：共用立管的分户独立系统形式，即按户分环、分室控温；热计

[山东]高层住宅楼采暖通风空调系统设计施工图立即下载

等级：文件 7MB 格式 rar

关键词：地板辐射采暖机械通风系统加压送风系统

住宅采暖系统图资料下载-[山东]高层住宅楼采暖通风空调系统设计施工图

设计说明：有
建筑功能：住宅
高度类别：高层建筑
建筑面积：19042.28㎡
地上层数：33层
图纸深度：施工图

一、工程概况：本项目位于山东省，是一个高层住宅楼建筑，地上33层，总建筑面积19042.28平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，安装大样图，正压送风机布置平面图，设备管廊层布置平面图，采暖平面图，管井布置平剖面图，住宅采暖系统图等... 二、采暖、空调及通风系统： 1.本工程住宅采用低温热水地板辐射采暖系统，每户为独立的系统。户内设有集(分)水器.各层楼板均设埋管垫层,采暖管道均敷设在垫层内。2.住宅采暖主立管敷设在管井内，1~16层为低区，17~33层为高区。立管为下供下回双管异程式。每户为独立的系统，系统形式为双管异程式。

[北京]高层住宅楼采暖通风排烟加压送风系统设计施工图立即下载

等级：文件 2MB 格式 dwg

住宅采暖系统图资料下载-[北京]高层住宅楼采暖通风排烟加压送风系统设计施工图

设计说明：有建筑功能：住宅建筑面积：29706.9㎡地上层数：18层地下层数：2层图纸深度：施工图图纸张数：13张设计时间：2013年设计内容：通风,采暖,防排烟采暖系统：散热器供暖项目位置：北京资料目录设计说明加压送风系统图空调冷凝水系统图通风平面图（含机房）内容简介一、工程概况：　　1.本工程位于北京市，总建筑面积：29706.9m2,总建筑高度：55.3m，地下两层、地上十八层的塔式高层住宅。地下二层平时为人员活动区域；地下一层为戊类库房、设备用房等；本设计包括采暖、通风及防排烟系统。户内分体空调由电气专业预留插座,由建筑专业预留冷媒管洞口。　　　　二

[辽宁]高层住宅小区采暖通风系统设计施工图（含地下设计）立即下载

等级：文件 9MB 格式 dwg

关键词：建筑暖通施工图地板辐射供暖

住宅采暖系统图资料下载-[辽宁]高层住宅小区采暖通风系统设计施工图（含地下设计）

设计说明：有建筑功能：住宅高度类别：高层建筑建筑面积：140000㎡地上层数：32层地下层数：1层图纸深度：施工图图纸张数：104张设计时间：2010年设计内容：通风,采暖冷热源：市政热网采暖系统：散热器供暖,热水辐射送风方式：散流器送风项目位置：辽宁内容简介一、工程概况：　　　　本工程位于辽宁省，是一个高层住宅小区建筑，地上32层，总建筑面积约140000平米。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖干管平面图及卫生间通风图，采暖平面图，机房层采暖通风平面图，采暖系统图，地下层采暖通风图等... 　　　　二、采暖系统：　　　　住宅采用地板辐射供暖.设备房网

[山东]多层住宅楼采暖通风系统设计施工图立即下载

等级：文件 535KB 格式 rar

住宅采暖系统图资料下载-[山东]多层住宅楼采暖通风系统设计施工图

设计说明：有
建筑功能：住宅
高度类别：多层建筑
地上层数：6层
图纸深度：施工图
图纸张数：6张

一、工程概况：本工程为寿光市住宅楼采暖设计，共6层。一层为商业网点，二至六层为住宅。图纸内容主要包含设计施工说明，主要设备材料表及图例，采暖平面图，采暖系统图，管道井图，分水器图，地暖结构图等... 二、采暖系统：采用低温热水地板辐射采暖，集中供暖，分户计量。本工程设计供回水温度60/50°C.采暖热源为设于小区的换热站。系统形式：为双管异程式下供下回系统，每户为一个独立系统，设一个热力入口。户内系统为低温热水地板辐射采暖系统，在每户热力入口处设置热量表，设锁闭阀，可以分户计量... 山东多

[辽宁]多层住宅楼采暖系统设计施工图立即下载

等级：文件 136KB 格式 rar

住宅采暖系统图资料下载-[辽宁]多层住宅楼采暖系统设计施工图

设计说明：有
建筑功能：住宅
高度类别：多层建筑
建筑面积：1934.04㎡
地上层数：3层
图纸深度：施工图

一、工程概况：本工程位于辽宁省，是一个多层住宅楼建筑，本设计图地上3层，总建筑面积1934.04平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，采暖系统管路计算图，教师住宅楼室内供暖设计系统图，户内水平跨越式采暖系统轴测图，采暖平面图等... 二、采暖设计：采暖热媒按供水95°C、回水70°C机械循环连续供暖设计，由锅炉房集中供应。采暖系统按热水集中采暖分户热计量设计：室内采用共用立管的分户独立系统。具体如下： 1、本工程的采暖热负荷Q=107.12kW，系统内部阻力ΔP=25.0kPa。 2、采暖热媒按

建筑消防设计实战培训【水暖】立即试听

学员数 287 好评率 98%

关键词：消防设计防排烟设计消火栓系统设计喷淋系统设计气体灭火

住宅采暖系统图资料下载-建筑消防设计实战培训【水暖】

立即试听

建筑暖通全设计暴爽套餐立即试听

学员数 667 好评率 98%

关键词：建筑暖通设计暖通设计培训暖通设计入门采暖供热系统中央空调系统

住宅采暖系统图资料下载-建筑暖通全设计暴爽套餐

立即试听

高层住宅楼采暖通风系统设计施工图立即下载

等级：文件 1MB 格式 dwg

关键词：建筑暖通施工图地板辐射采暖

住宅采暖系统图资料下载-高层住宅楼采暖通风系统设计施工图

设计说明：有建筑功能：住宅高度类别：高层建筑建筑面积：1874.02㎡地上层数：18层图纸深度：施工图图纸张数：14张设计时间：2013年设计内容：通风,采暖冷热源：市政热网采暖系统：散热器供暖,热水辐射送风方式：散流器送风内容简介一、工程概况：　　　　本工程是一个高层住宅建筑，总建筑面积1874.02平米，地上18层。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖干管平面图，采暖平面图，通风采暖平面图，采暖系统图，管井大样图，网点热表箱大样图等... 　　　　二、采暖工程：　　　　本工程住宅采暖系统采用地板辐射供暖系统供暖,网点采暖系统采用散热器采暖系统，热源换

[天津]高层住宅采暖及通风排烟系统设计施工图立即下载

等级：文件 6MB 格式 dwg

关键词：建筑暖通施工图通风排烟系统

住宅采暖系统图资料下载-[天津]高层住宅采暖及通风排烟系统设计施工图

设计说明：有建筑功能：住宅高度类别：高层建筑建筑面积：9187㎡地上层数：22层地下层数：2层图纸深度：施工图图纸张数：56张设计时间：2011年设计内容：通风,采暖,防排烟,冷热源冷热源：市政热网采暖系统：热水辐射水系统：异程式送风方式：散流器送风节点大样：集分水器资料目录采暖设计及施工说明主要材料及设备表采暖通风平面图采暖平面图采暖水管平面图采暖立管系统图采暖管道井详图 ......内容简介一、工程概况：　　本工程为高层住宅，总建筑面积为9800m2，其中地上建筑面积为9187m2，地下建筑面积为613m2，建筑高度为66.1m，地上22层，地下2层.

[河北]高层住宅楼采暖通风系统设计施工图（含人防设计）立即下载

等级：文件 1MB 格式 dwg

关键词：建筑暖通施工图地板辐射采暖系统

住宅采暖系统图资料下载-[河北]高层住宅楼采暖通风系统设计施工图（含人防设计）

设计说明：有建筑功能：住宅高度类别：高层建筑建筑面积：17300㎡地上层数：17层地下层数：2层图纸深度：施工图图纸张数：28张设计时间：2014年设计内容：通风,采暖,人防冷热源：市政热网采暖系统：热水辐射送风方式：散流器送风项目位置：河北内容简介一、工程概况：　　　　本工程为河北省沙河市一住宅小区，建筑面积约17300平方米，地下二层，地上十七层，建筑高度51.450米。图纸内容有设计施工说明，图例及主要设备及材料表，机房层通风平面图、剖面图，采暖平面图、采暖管道平面图，通风平面图，人防通风设计说明等... 　　　　二、采暖系统　　工程设计住宅为低温热水地板辐射采暖系统

[河南]高层宾馆住宅综合楼采暖通风及防排烟系统设计施工图立即下载

等级：文件 855KB 格式 dwg

住宅采暖系统图资料下载-[河南]高层宾馆住宅综合楼采暖通风及防排烟系统设计施工图

设计说明：有建筑功能：住宅,宾馆高度类别：高层建筑建筑面积：32771.44㎡地上层数：26层地下层数：2层图纸深度：施工图图纸张数：16张设计时间：2015年设计内容：通风,采暖,防排烟冷热源：市政热网采暖系统：散热器供暖水系统：双管制,同程式送风方式：散流器送风项目位置：河南内容简介一、工程概况：　　　　本工程位于北京市，为一类公建高层建筑，地下负一、二层为车库和消防水池、泵房、配电室等设备用房，一～四层为宾馆，五～二十六层为住宅。总建筑面积32771.44m2，建筑高度 81.45m。图纸内容包含设计施工说明，主要设备材料表及图例，通风平面图，采暖平面图，采暖及通风平面图

[山东]高层住宅项目地板辐射采暖通风系统设计施工图立即下载

等级：文件 39MB 格式 dwg

关键词：建筑暖通施工图地板辐射采暖系统

住宅采暖系统图资料下载-[山东]高层住宅项目地板辐射采暖通风系统设计施工图

设计说明：有建筑功能：住宅高度类别：高层建筑建筑面积：10855.44㎡地上层数：33层图纸深度：施工图图纸张数：96张设计时间：2014年设计内容：通风,采暖采暖系统：热水辐射水系统：双管制,异程式送风方式：散流器送风项目位置：山东资料目录采暖设计施工总说明节能设计说明专篇消防设计说明专篇采暖设备及阀件材料表通风设备及阀件材料表安装大样图地下一层采暖管线及通风平面图地下二层通风平面图采暖平面图机房层风机布置平面图屋顶层平面图前室正压送风原理图住宅采暖系统图安装大样图网点采暖入户检查井平剖面图热表箱大样空调室外机屋面预留套管 ...内容简介

[辽宁]中高层住宅楼地热辐射采暖系统设计施工图立即下载

等级：文件 2MB 格式 dwg

关键词：建筑暖通施工图采暖系统设计

住宅采暖系统图资料下载-[辽宁]中高层住宅楼地热辐射采暖系统设计施工图

设计说明：有建筑功能：住宅高度类别：高层建筑地上层数：11层图纸深度：施工图图纸张数：23张设计时间：2014年设计内容：采暖,冷热源冷热源：市政热网水系统：异程式项目位置：辽宁内容简介一、工程概况：　　本工程为高档小区住宅楼暖通设计。地上十一层，总高度33m... 　　二、冷热源：　　地热采暖热源及系统定压由集中供热系统换热处理后供给。采暖供回水温度为60℃/50℃,连续供暖... 　　三、采暖系统：　　1.地热辐射采暖系统立管为异程式下供下回，分户计量。　　2.地板辐射加热管道均采用(PE-RT)管材。　　3.本工程采暖设计热负荷为316.8kW... 　　　　编制

[辽宁]多栋多层住宅楼地热辐射采暖系统设计施工图立即下载

等级：文件 3MB 格式 dwg

关键词：建筑暖通施工图采暖系统设计

住宅采暖系统图资料下载-[辽宁]多栋多层住宅楼地热辐射采暖系统设计施工图

设计说明：有建筑功能：住宅高度类别：多层建筑地上层数：6层图纸深度：施工图图纸张数：30张设计时间：2014年设计内容：采暖,冷热源冷热源：市政热网水系统：异程式项目位置：辽宁内容简介一、工程概况：　　本工程为高档小区住宅楼暖通设计。地上六层，总高度18m... 　　二、冷热源：　　地热采暖热源及系统定压由集中供热系统换热处理后供给。采暖供回水温度为60℃/50℃,连续供暖... 　　三、采暖系统：　　1.地热辐射采暖系统立管为异程式下供下回，分户计量。　　2.地板辐射加热管道均采用(PE-RT)管材。　　3.本工程采暖设计热负荷为316.8kW... 　　　　编制于2

居民住宅楼散热器采暖系统设计施工图（一户一阀）立即下载

等级：文件 382KB 格式 dwg

关键词：建筑暖通施工图空调系统设计风机盘管加新风

住宅采暖系统图资料下载-居民住宅楼散热器采暖系统设计施工图（一户一阀）

设计说明：有建筑功能：住宅地上层数：6层图纸深度：施工图图纸张数：6张设计内容：采暖内容简介一、工程概况：　　居民住宅楼散热器采暖系统设计。地上6层.... 　　二、采暖系统：　　1.采暖系统为水平串联式一户一阀热水采暖。　　2.采暖热负荷为159KW，采暖热指标为42W/m... 　　　　图纸共6张。 R-2系统采暖系统图采暖系统图

[北京]住宅改造安置工程采暖通风防排烟系统设计施工图（详图多）立即下载

等级：文件 5MB 格式 dwg

关键词：建筑暖通施工图采暖通风系统

住宅采暖系统图资料下载-[北京]住宅改造安置工程采暖通风防排烟系统设计施工图（详图多）

设计说明：有建筑功能：住宅高度类别：高层建筑建筑面积：7356.27㎡地上层数：21层地下层数：1层图纸深度：施工图图纸张数：17张设计时间：2012年设计内容：通风,采暖,防排烟,冷热源冷热源：市政热网采暖系统：散热器供暖,热水辐射水系统：同程式送风方式：散流器送风项目位置：北京内容简介一、工程概况：　　建筑总面积为7356.27 m2。地上1-21层,地下1层，建筑高度60.80 m... 　　二、采暖热源: 　　本工程热源由小区换热站集中供给,热媒为热水,供回水设计温度80/60°C... 　　三、供暖系统：　　1.采用分户供暖热计量散热器采暖设计。　　2.住宅按单元分

17层商业住宅项目散热器采暖系统设计施工图（对称四户型）立即下载

等级：文件 1MB 格式 dwg

关键词：建筑暖通施工图散热器采暖系统采暖系统设计

住宅采暖系统图资料下载-17层商业住宅项目散热器采暖系统设计施工图（对称四户型）

内容简介一、工程概况：　　单栋建筑面积为18807.66平米，地上17层,地下一层,为住宅... 　　二、冷热源：　　热源由室外热力网提供85/60度热水... 　　三、采暖系统：　　1.住宅及商业办公部分为下供下回新双管系统;一~九层为低区,十~十七层为高区。　　2.商场为中供中回水平跨跃系统。　　3.采用系统散热器采暖... 　　　　图纸共9张。管井管道布置详图通风平面图采暖系统图

[江苏]多栋高层住宅室内采暖通风系统设计施工图（含给排水系统设计）立即下载

等级：文件 27MB 格式 dwg

关键词：建筑暖通施工图空调通风系统

住宅采暖系统图资料下载-[江苏]多栋高层住宅室内采暖通风系统设计施工图（含给排水系统设计）

设计说明：有建筑功能：住宅高度类别：高层建筑建筑面积：15546㎡地上层数：16层图纸深度：施工图图纸张数：144张设计时间：2012年设计内容：通风,采暖,防排烟,冷热源冷热源：市政热网采暖系统：散热器供暖,热水辐射送风方式：散流器送风项目位置：江苏内容简介一、工程概况：　　项目为多栋住宅室内采暖通风施工图设计，地上16层，地上总建筑面积15546平方米... 　　二、冷热源：　　本工程采暖热媒为85℃/60℃热水，由换热站提供；采暖系统定压及补水由热交换站解决... 　　三、设计系统：　　1.采暖系统分1个区，三至十四层为供暖区，系统顶点工作压力0.75MPa，楼系统水力
