[分享]正交桁架节点资料下载

发表于2021-09-13

标签：正交桁架节点资料正交桁架节点讨论正交桁架节点视频

正交桁架节点专题为您提供正交桁架节点的相关资料与视频课程，您可以下载正交桁架节点资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社路桥市政热点推荐。

[硕士]钢桁架节点刚性次应力及正交异性桥面板计算方法分析[2007] 立即下载

等级：文件 2MB 格式 pdf

内容简介学科专业：桥梁与隧道工程　　授予学位：工学硕士　　学位授予单位：长安大学　　学位年度： 2007年　　在桁架结构中，由于节点连接刚性以及节点板等可以导致次应力的产生，通过简单结构模型和全桥模型，对于由节点刚性所产生的次应力的影响因素和影响规律进行了讨论。对桁架桥中靠近支座处由于次应力过大的杆件需要进行截面复核。　　正交异性钢桥面板是由纵、横加劲肋和盖板组成并共同承受荷载的桥面结构。该结构最早始于二十世纪五十年代的德国，后来被很多国家广泛应用。目前己成为世界上大、中跨度钢桥所普遍采用的一种桥面结构形式。正交异性钢桥面板的受力复杂，我国公路桥涵钢结构设计规范未见计算规

立即下载

[广东]双向正交桁架结构沿海港口商务枢纽区建筑方案文本立即下载

等级：文件 187MB 格式 pdf

关键词：高层公寓建筑建筑方案文本

高度类别：高层建筑
图纸深度：方案（初设图）
项目位置：广东
设计风格：现代风格
设计流派：现代
图纸格式：JPG,PDF

设计说明：建筑设计充分考虑南方气候特征，在人流较密集区域覆盖遮阳屋顶，并结合雨水收集、采光、通风设计结构柱的形式，使人感受仿佛置身树林之中。左右两侧屋面最大跨度为45mx55m，采用双向正交桁架结构，桁架将利用屋顶曲线。桁架高度最薄处1.6m，在柱根处利用柱顶曲线，适当加大桁架高度，以保证受力的合理及经济性。柱子采用Q345C普通圆形钢管。图纸包含：效果图、总平面图、各层平面图、剖面图、立面图、经济指数指标、设计说明。双向正交桁架结构沿海港口商务枢纽区建筑方案文本双向正交桁架结构沿海港口商务枢纽区建筑方案文本 &nb

立即下载

[珠海]双向正交桁架结构沿海城市综合体建筑设计方案文本立即下载

等级：文件 151MB 格式 pdf

关键词：建筑方案文本城乡规划设计

图纸目录：图纸目录,总平面图外立面材料：金属板材结构形式：钢筋混凝土结构钢筋混凝土结构：排架图纸深度：方案（初设图）项目位置：广东设计风格：现代风格设计流派：现代图纸格式：PDF图纸张数：120张建筑面积：21193㎡用地面积：163199㎡容积率：0.27建筑密度：24.1%绿化率：22.4%地上层数：23层效果图：有内容简介设计说明：建筑充分考虑南方气候特征，在人流密集区域覆盖遮阳屋顶，并结合雨水收集、采光、通风设计结构柱的形式，使人感受仿佛置身树林中。建筑采用双向正交桁架结构，桁架将利用屋顶曲线，建筑的跨越能力强，可以最大程度的满足屋面的经济性。　　图纸包含：效果图、总平面

立即下载

双向不等高正交钢管桁架分块整体提升施工工法立即下载

等级：文件 4MB 格式 doc

关键词：钢管桁架整体提升屋面钢结构吊装分块整体提升施工技术

内容简介 2.0.1本工法充分考虑双向不等高桁架的受力不均衡性，采用Midas软件进行分析，对整个屋面进行合理分块，按分块单元采取整体提升就位的施工工艺，方案合理科学；　　2.0.2提升吊点设置在屋盖两侧的主桁架上，其中主桁架二自身为超长轻薄大跨度钢管桁架（跨度132m，高度23.8m，宽度仅1m）,故施工中既要考虑屋盖自身分块单元的稳定性又要充分考虑提升过程对两侧主桁架的受力影响，合理确定分块单元的提升顺序，将屋盖安装对主桁架二的变形控制在其设计允许的范围内；　　2.0.3采用本工法较传统的原位拼装及跨外吊装，减少了大量的脚手架支撑及大型机械投入量，降低了材料及设备的投入成本；

立即下载

钢桁架桥节点是怎么计算的？查看详情

浏览数：3261

本帖最后由 meihong75 于 2012-2-29 06:52 编辑钢桁架桥的结构受力特点：桁架由上弦、下弦、腹杆组成；腹杆的形式又分为斜腹杆、直腹杆；由于杆件本身长细比较大，虽然杆件之间的连接可能是“固接”，但是实际杆端弯矩一般都很小，因此，设计分析时可以简化为“铰接”。简化计算时，杆件都是“二力杆”，承受压力或者拉力。由于桥梁跨度都较大，而单榀的桁架“平面外”的刚度比较弱，因此，“平面外”需要设置支撑。设计桥梁时，“平面外”一般也是设计成桁架形式，这样，桥梁就形成双向都有很好刚度的整体。有些桥梁桥面设置在上弦，因此力主要通过上弦传递；也有的桥面设置在下弦（比如现在比较多的高速公路桥

查看详情

Revit软件技巧1.2.5桁架中心复杆方向的问题立即下载

等级：文件 695KB 格式 docx

关键词：桁架中心复杆方向 Revit软件技巧 Revit复杆方向设置 Revit调整复杆角度 BIM软件技巧

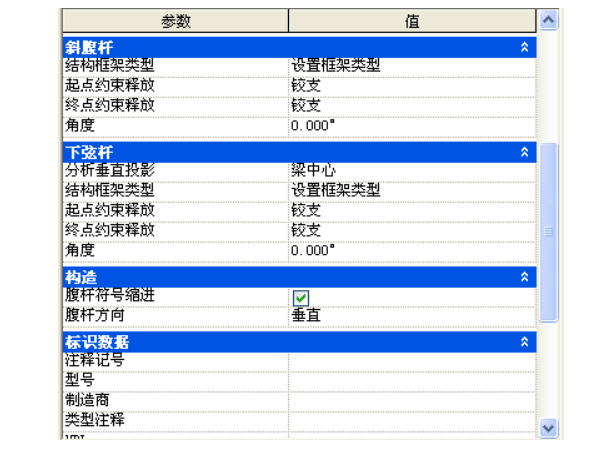

本资料为Revit软件技巧1.2.5桁架中心复杆方向的问题，共2页，可供参考概况：如果桁架是斜的如何来调整中间复杆的角度？在默认的情况下中间的复杆是垂直与水平线如果要调整角度，选择属性对话框的“编辑类型”，打开类型属性对话框，然后选择“构造”选项栏下的“复杆方向”，有“正交”和“垂直”两项目录：复杆方向正交复杆中心 Revit软件技巧1.2.5桁架中心复杆方向的问题正交复杆中心调整角度

立即下载

五跨钢桁架梁斜拉桥钢桁梁制作过程图文详解查看详情

浏览数：21

关键词：下层桥面组装桥面板块单元制作上弦杆典型节点

大桥主跨为216.5+464+216.5m双塔双索面半漂浮体系斜拉桥。主桥由464m中跨和两侧对称布置的216.5m边跨组成，主桥为钢桁架梁，采用桁架和正交异性桥面组合体系。897m的连续钢桁梁以斜拉索作弹性支承，在交界墩及辅助墩的下弦节点位置处设支座，主塔下横梁上设置临时支座。主梁两个纵向伸缩缝分别设置在梁端的主、引桥相接处。一、钢桁架结构组成一个钢桁架整体节段有如下构件单元组成：公路、铁路正交异性桥面板块、带桥面板的上弦杆、中纵梁和边纵梁、桥面系横梁、主桁架腹杆、下弦杆、下横梁、斜拉杆、上弦整体节点、下弦整体节点、钢锚箱、锚拉板、风嘴组成。主

查看详情

框架+巨型钢桁架组合弦支网壳结构结构设计查看详情

浏览数：328

关键词：提高工作效率钢桁架结构设计桁架结构设计建筑方案设计

来源：同济设计四院项目信息建设地点：浙江省绍兴市柯桥区建设单位：绍兴金沙旅游发展有限公司设计单位：同济设计集团（建筑设计四院+工程技术研究院）施工单位：上海宝冶集团有限公司结构类型：混凝土框架+巨型钢桁架组合弦支网壳结构最大跨度：山馆160m，水馆228m 建筑面积：54.7万㎡所获荣誉：2018中国建筑学会建筑设计奖•结构专业一等奖中国建筑学会科技进步一等奖上海市建筑学会科技进步二等奖夜景效果图 ▼

查看详情

巨型钢桁架组合弦支网壳结构打造山水妙思查看详情

浏览数：175

项目信息建设地点：浙江省绍兴市柯桥区建设单位：绍兴金沙旅游发展有限公司设计单位：同济设计集团（建筑设计四院+工程技术研究院）施工单位：上海宝冶集团有限公司结构类型：混凝土框架+巨型钢桁架组合弦支网壳结构最大跨度：山馆160m，水馆228m 建筑面积：54.7万㎡所获荣誉：2018中国建筑学会建筑设计奖•结构专业一等奖中国建筑学会科技进步一等奖上海市建筑学会科技进步二等奖夜景效果图 ▼ 鸟瞰效果图 ▼ 绍兴金

查看详情

案例赏析|巨型钢桁架组合弦支网壳结构查看详情

浏览数：99

本文转载自公众号同济设计四院作者：瑞德菀项目信息建设地点：浙江省绍兴市柯桥区建设单位：绍兴金沙旅游发展有限公司设计单位：同济设计集团（建筑设计四院+工程技术研究院）施工单位：上海宝冶集团有限公司结构类型：混凝土框架+巨型钢桁架组合弦支网壳结构最大跨度：山馆160m，水馆228m建筑面积：54.7万㎡所获荣誉：2018中国建筑学会建筑设计奖•结构专业一等奖中国建筑学会科技进步一等奖上海市建筑学会科技进步二等奖夜景效果图 ▼ 鸟瞰效果图 ▼&

查看详情

旋转盘扣装配式桁架简介，一种创新的装配式焊接球网架查看详情

浏览数：608

本文介绍一种旋转盘扣装配式桁架，懂行的人一眼就看出来，这是一种创新的装配式焊接球网架，承载力大、可循环周转、安装拆卸方便。一、旋转盘扣装配式桁架临时支撑体系旋转盘扣装配式桁架由标准零件组成，包括旋转盘式扣件、空心球节点、弦杆、腹杆和防转卡销五个标准零件。旋转盘式扣件，简称旋转盘扣，是一种新型联结件，它将杆件两端的连接板连接起来，等强传递杆件之间的拉压力。整体安装图▲ 图1旋转盘扣图图2 定位卡销 &n

查看详情

[QC成果]提高大跨度管桁架整体滑移就位施工质量立即下载

等级：文件 4MB 格式 ppt

内容简介 [QC成果]提高大跨度管桁架整体滑移就位施工质量，主要介绍工程概况、现场调查、要因确认、制定对策等，可供参考学习。　　…… 　　训练馆横向为主桁架，由10榀管桁架组成，纵向为次桁架，由7榀管桁架组成，主桁架与次桁架正交。其中主桁架有6榀为整体大跨度单片桁架，长度大约为50.3m，两端支撑于凝土柱顶；2榀为单片边桁架，支撑于结构周边混凝土柱顶；北侧和南侧为2榀悬挑空间三维桁架。主桁架上弦最高点标高为17.28m，上弦最低点标高11.03m，两支座高差达到6.25米，单榀桁架最重8.85t。　　…… 　　要因：　　1、拼装平台表面平整度差　　2、滑移轨道安装精度差　

立即下载

一种创新的装配式焊接球网架—旋转盘扣装配式桁架查看详情

浏览数：405

关键词：地下综合管廊移动式脚手架满堂红脚手架

本文转载自公众号钢结构设计（id:steelercn）本文介绍一种旋转盘扣装配式桁架，懂行的人一眼就看出来，这是一种创新的装配式焊接球网架，承载力大、可循环周转、安装拆卸方便。一、旋转盘扣装配式桁架临时支撑体系旋转盘扣装配式桁架由标准零件组成，包括旋转盘式扣件、空心球节点、弦杆、腹杆和防转卡销五个标准零件。旋转盘式扣件，简称旋转盘扣，是一种新型联结件，它将杆件两端的连接板连接起来，等强传递杆件之间的拉压力。整体安装图▲ 图1 旋

查看详情

关于如何在Revit调整斜桁架中间腹杆的角度查看详情

浏览数：2073

默认情况下，中间腹杆是垂直于水平线出现如下图所示情况时需要进行相应编辑，使得心腹杆与上、下弦杆垂直具体步骤及解析如下所示编辑“编辑类型”，打开“类型属性”对话框，在构造选项栏下的“腹杆方向” 单击确定，完成编辑此时中心腹杆将会与上、下弦杆垂直腹杆方向 ——指定腹杆的方向：垂直或正交。

查看详情

钢桁架跨江拱桥钢箱梁制作方案详细解析立即下载

等级：文件 4MB 格式 pdf

关键词：路桥施工方案钢箱梁制作方案整体节点制作

资料目录一工程概况二工程结构特点及制作难点、关键点三材料采购及生产组织方式四主要制作工序五主要构件制作工艺六试装七包装及运输八工厂总体部署内容简介【工程结构特点】　　 1.钢材品种多、钢板较厚（最厚为80mm）、强度等级高（最高为Q420）；2.中间支点区域桁高大；3.构件长度大（最长约有45m）；4.节点板规格大（最大有6200mm×6600mm）；5.工地构件安装有全栓接连接（主桁杆件等），有栓焊连接（正交异性钢桥面板的对接采用焊接，其纵肋采用栓接）。　　【工程制作难点】　　 1.低合金高强度钢厚板焊接；2.超大件节点板制作；3.超长杆件制作；4

立即下载

螺栓球节点钢网架高空散装法查看详情

浏览数：319

关键词：螺栓球节点钢网架高空散装钢结构工程施工施工质量验收规范安全操作规程质量验收规范

1、适用范围 2、材料要求 2.1 网架安装前，根据《钢结构工程施工质量验收规范》（GB50205—2001）对管、球加工的质量进行成品件验收，对超出允许偏差的零部件进行处理。 2.2 网架结构连接采用的高强度螺栓，应检查出厂合格证，扭矩系数或紧固轴力（预拉力）的检验报告是否齐全，并按规定作紧固轴力或扭矩系数复验。根据设计图纸要求分规格、数量配套供应到现场。 2.3主要施工材料是扣件式钢管脚手架作拼装支架的材料选择。 2.3.1扣件的铸件材料应采用GB94400中所规定的力学性能不低于 KTH33

查看详情
