高架桥坐“吊篮”施工查看详情

浏览数：650

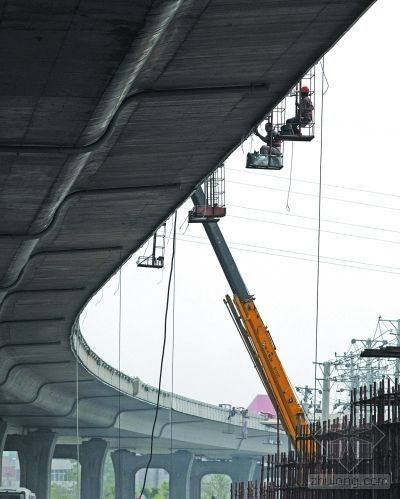

正坐“吊篮”施工的工人昨日，在金桥大道快速通道高架桥建设工地上，工人们“悠闲”的坐在特制的“吊篮”内施工，而桥下是川流不息的车辆。据悉，此黄浦大街—金桥大道快速通道跨京广铁路桥段工程将于今年9月竣工。来源：武汉晚报筑龙施工50万粉丝共同关注，追踪建筑工程行业动态，分享经典工程案例，探讨最热施工话题，参与热点问题讨论。请在公众号中搜索筑龙施工或者zhulongshigong，或用手机扫描左方二维码，即可获得筑龙施工每日精华内容推送。

查看详情

武汉金桥大道跨铁路桥合龙再创全国纪录查看详情

浏览数：443

国内第一跨陆地斜拉桥——武汉金桥大道跨铁路桥昨日宣告合龙，这意味着正在加紧建设的武汉最美迎宾路——武汉大道“缝合”，可望在月底建成通车。金桥大道是省市重点工程武汉大道的组成部分，其跨铁路桥为一座独塔双索面预应力混凝土箱梁斜拉桥，“一步”跨越武广高速、京广和合武铁路，从12条铁路线上空“飞”过。斜拉桥全长260米，塔高101.7米，桥面配装斜拉索，主跨138米，“块头”居全国同类桥梁之首。这是国内第一跨度的陆地斜拉桥，也是有桥梁“博物馆”之称的江城，首次矗起的陆地斜拉桥。这座桥还创下另2项全国纪录：浇筑箱梁时使用的吊篮承重达1500吨，国内第一重；桥面最宽处50米，国内
