[分享]城市道路照明施工图纸资料下载

发表于2019-06-26

标签：城市道路照明施工图纸资料城市道路照明施工图纸讨论城市道路照明施工图纸视频

城市道路照明施工图纸专题为您提供城市道路照明施工图纸的相关资料与视频课程，您可以下载城市道路照明施工图纸资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社路桥市政热点推荐。

道路设计培训从入门到精通全过程实训立即试听

学员数 4837 好评率 99.00%

关键词：道路设计师培训道路施工图设计道路设计软件道路设计教程道路设计培训

城市道路照明施工图纸资料下载-道路设计培训从入门到精通全过程实训

立即试听

城市道路照明工程施工图设计14张立即下载

等级：文件 7.62MB 格式 rar

关键词：市政道路施工图道路照明施工图手孔井构造图

城市道路照明施工图纸资料下载-城市道路照明工程施工图设计14张

目录： 01 道路照明设计说明 02 主要设备材料表 03 道路照明平面设计图 04 道路照明典型横断面布置图 05 照明配电系统图 06 路灯控制箱原理图 07 路灯配电箱柜体图 08 路灯配电箱基础图 09 路灯灯杆内接线图 10 路灯灯杆基础图 11 1#手孔井构造图 12 2#手孔井构造图 …… 本路段照明采用对称布灯方式，灯杆采用10/8米高低叉路灯（悬臂长1.5米/1.2米），设置于机非绿化带，灯杆安装间距为27~28米。道路交叉路

[重庆]城市主干道道路照明工程施工图设计14张立即下载

等级：文件 31.73MB 格式 dwg

关键词：路桥工程图纸道路工程施工图照明工程施工图灯具安装大样

资料目录说明负荷计算表主要设备材料表路灯箱变系统图照明分平面图（一）~（五）道路照明标准横断面图灯具安装大样图（一）（二）路灯管路开挖横断面图路灯手孔井大样（一）（二）内容简介县城西出口道路为一条联系新老城区的城市主干道，本次设计段为其东段，西起西段实施终点，路全长1579.931m，道路等级为城市主干道，主线车行道宽度为15米。设计范围：变配电系统；道路照明系统；防雷及安全接地系统。综合考虑供电经济性及低压供电半径的影响，为减少综合投资，减少线路损耗，保证供电质量。本次设计总共考虑了设置了1台箱式变压器，再由变压器引出380V低压线路至各末

[重庆]城市支路道路照明供电工程施工图设计15张立即下载

等级：文件 8.56MB 格式 dwg

关键词：路桥工程图纸市政道路工程施工图道路照明供电系统道路电照工程施工图

城市道路照明施工图纸资料下载-[重庆]城市支路道路照明供电工程施工图设计15张

内容简介本道路为城市支路，道路总长263.491米，其中本次设计新建段长190.056m；临时接顺段长73.435米。本道路设计时速20 Km/h，标准路幅宽16米，车行道宽8米，双向两车道，两侧人行道各宽4米。全线未设置桥梁、隧道等大型构筑物。本次施工图设计为道路电力工程。 …… 标准路幅宽16米，具体路幅分配如下： 16米=4米（人行道）+4m（车行道）+4m（车行道）+4m（人行道）根据路幅分配，本次设计考虑路幅采用双向坡横坡，坡度采用1.5％，人行道横坡采用2.0％的反坡。受用地红线控制及现场已建构造物影响，人行道宽度从K0+132～K0+191段局

[重庆]城市支路道路照明工程施工图设计17张立即下载

等级：文件 1.77MB 格式 dwg

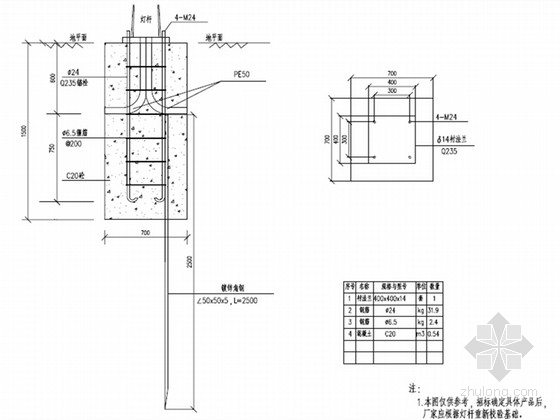

关键词：路桥工程图纸城市道路工程灯杆基础大样图路灯安装断面图

城市道路照明施工图纸资料下载-[重庆]城市支路道路照明工程施工图设计17张

资料目录照明设计说明主要设备材料数量表 1号路路灯平面布置图 2号路路灯平面布置图 3号路路灯平面布置图路灯安装断面图电气系统图灯杆基础及检查井大样图内容简介本城市支路工程涵括三条道路分别为一号路、二号路和三号路，道路全长525.78m，道路等级为城市支路（Ⅱ）级，设计行车速度为20km/h。道路标准路幅宽度为18m（3m人行道+6m车行道+6m车行道+3m人行道）。 …… 本工程照明设计按城市支路标准设计：车行道灯具选用采用7m、70W（高压钠灯)单臂低杆灯沿道路双侧布置，灯杆间距24m左右，具体位置详道路照明平面图；灯具仰角为10°，臂长1.5

[安徽]城市次干路道路照明工程施工图设计15张立即下载

等级：文件 9.81MB 格式 pdf

关键词：路桥工程图纸市政道路施工图设计道路照明工程施工图

城市道路照明施工图纸资料下载-[安徽]城市次干路道路照明工程施工图设计15张

资料目录 1 照明设计说明 S-Ⅳ-01 1 2 配电系统图 S-Ⅳ-02 1 3 照明标准横断面图 S-Ⅳ-03 1 4 路灯大样灯杆说明 S-Ⅳ-04 5 5 路灯基础图、路灯接线图 S-Ⅳ-05 4 6 路灯配电箱基础详图 S-Ⅳ-06 1 7 井盖、井盖基座及电缆套管技术指标 S-Ⅳ-07 1 8 道路照明平面图 S-Ⅳ-08 5内容简介道路全长1.395km，道路红线宽30m，全线均为新建道路。设计标准：（1）道路等级：城市次干路（2）设计速度：40km/h （3）设计年限：沥青砼路面15年（4）交通等级：中（5）标准轴载：B

城市支路道路照明工程全套施工图立即下载

等级：文件 350.00KB 格式 dwg

城市道路照明施工图纸资料下载-城市支路道路照明工程全套施工图

内容简介工程概况：道路全长约623m，城市支路，路宽20m，中间车行道13m,人行道3.5m。道路照明选用10m高单杆单挑臂路灯, 每杆路灯功率为110W，半截光型灯具，悬臂长度1.5m，仰角10°，两侧对称布置，间距为32m。光源选用高压钠灯，配节能型整流器，所有灯具光源腔的防护等级为IP67，电气腔的防护等级为IP55。 ...... 设计于2014年，共11张CAD设计图。路灯安装定位直通井大样

[安徽]城市主干道道路照明工程施工图设计24张立即下载

等级：文件 2.60MB 格式 pdf

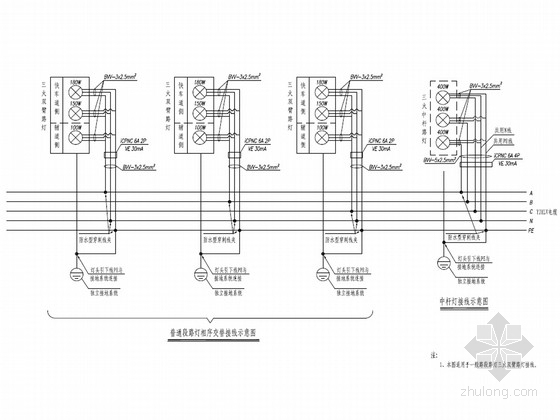

关键词：路桥工程图纸市政道路施工图道路照明施工图路灯接线系统图

城市道路照明施工图纸资料下载-[安徽]城市主干道道路照明工程施工图设计24张

内容简介本市政道路改建工程路线全长6.134 公里。设计标准： 1）道路等级：城市主干道； 2）设计速度：60km/h 3）红线宽度：红线宽60m； 4）路面类型：沥青砼路面； …… 设计内容主要包括照明标准横断面图、路灯接线系统图、照明平面布置图等等。 …… 共24张，编制于2013年。

[安徽]城市主干路道路照明工程施工图设计13张立即下载

等级：文件 3.61MB 格式 pdf

关键词：路桥工程图纸市政道路施工图设计道路照明工程施工图

城市道路照明施工图纸资料下载-[安徽]城市主干路道路照明工程施工图设计13张

资料目录 1 照明设计说明 S-Ⅳ-01 1 2 配电系统图 S-Ⅳ-02 1 3 照明标准横断面图 S-Ⅳ-03 1 4 路灯大样灯杆说明 S-Ⅳ-04 1 5 路灯基础图、路灯接线图 S-Ⅳ-05 1 6 路灯配电箱基础详图 S-Ⅳ-06 1 7 井盖、井盖基座及电缆套管技术指标 S-Ⅳ-07 1 8 道路照明平面图 S-Ⅳ-08 3内容简介本道路全长0.662km，道路红线宽40m，全线均为新建道路。设计标准：（1）道路等级：城市主干路（2）设计速度： 50km/h （3）设计年限：沥青砼路面15年（4）交通等级：重（5）标

[重庆]城市次干路道路照明工程施工图设计14张立即下载

等级：文件 5.25MB 格式 dwg

关键词：路桥工程图纸道路照明施工图配电箱系统图路灯手孔井大样图

城市道路照明施工图纸资料下载-[重庆]城市次干路道路照明工程施工图设计14张

资料目录照明施工图设计说明供电区位图照明主要设备材料表照明配电箱系统图照明控制原理图灯具安装大样图路灯手孔井大样图路灯标准横断面照明平面图内容简介道路呈东西走向，全长461.567m，为城市次干道I级，设计车速40km/h。标准路幅宽度32m，其中机动车道宽22m，两侧人行道各宽5m。本设计内容包含照明供电系统、道路照明设计以及安全接地系统设计。 …… 本工程道路照明采用常规低杆灯照明方式，灯杆对称布置在两侧人行道上，灯杆选用单挑灯杆。灯杆高度为10m，灯具功率为250W，灯杆悬挑臂长2.0m，仰角12°，灯杆间距35m左右。道路交叉口处灯杆高度

[湖南]城市次干道道路照明工程施工图设计33张立即下载

等级：文件 5.23MB 格式 dwg

关键词：路桥工程图纸道路照明施工图接线暗井设计

城市道路照明施工图纸资料下载-[湖南]城市次干道道路照明工程施工图设计33张

资料目录设计说明施工设计平面图道路标准横断面灯杆基础图方井圆盖防盗井人行道内管道及过路管大样图内容简介本次设计范围道路全长约3.84km。 (1)道路照明标准横断面（一般路段）:路幅宽度为26m（2.5m人行道结合风光带实施+1.5m绿化带+7.5m机动车道+3m绿化带+7.5m机动车道+1.5m绿化带+2.5m人行道结合风光带实施），于道路两侧人行道内设置单臂路灯，灯间距32米，对称布置。朝机动车道路灯，灯具高9m，灯具仰角10度，灯具伸出2米，光源均采用110W高压钠光源。 (2)道路照明标准横断面(交叉口加宽段):路幅宽度为29.5m（2.5m

[浙江]城市支路道路照明工程施工图设计23张立即下载

等级：文件 5.06MB 格式 pdf

关键词：路桥工程图纸城市道路施工图道路照明设计

城市道路照明施工图纸资料下载-[浙江]城市支路道路照明工程施工图设计23张

内容简介本道路属于城市支路，道路长400米，机动车道宽12米，参照（CJJ45-2006)《城市道路照明设计标准》，城市支路的照度为10lx，照度均匀度大于0.3，功率密度值不大于0.55，本次设计均满足要求。 …… 共23张，编制于2013年。

[浙江]城市支路道路照明工程施工图设计13张立即下载

等级：文件 2.88MB 格式 pdf

关键词：路桥工程图纸城市道路施工图道路照明设计

城市道路照明施工图纸资料下载-[浙江]城市支路道路照明工程施工图设计13张

内容简介本道路属于城市支路，道路长400米，机动车道宽12米，参照（CJJ45-2006)《城市道路照明设计标准》，城市支路的照度为10lx，照度均匀度大于0.3.功率密度值不大于0.55，本次设计均满足要求。 …… 共13张，编制于2013年。

[湖南]城市次干道道路照明工程施工图设计12张立即下载

等级：文件 4.93MB 格式 pdf

关键词：路桥工程图纸城市次干道施工图设计道路照明施工图接线井大样图

城市道路照明施工图纸资料下载-[湖南]城市次干道道路照明工程施工图设计12张

内容简介本道路全长共约213.078m，路幅宽度为33m，设计时速采用40km/h。道路横断面为以下布置方式： 3.0m(人行道)+3.0m(路侧绿化带)+21.0m(车行道)+3.0m(路侧绿化带)+3.0m(人行道）=33.0m。 …… 本图纸包括道路照明及相关的变配电设计，并预留好公交站、交通控制设备等用电。 …… 共12张，编制于2014年。接线井大样图

[浙江]城市支路道路照明交通及绿化工程施工图设计37张立即下载

等级：文件 27.63MB 格式 pdf

关键词：路桥工程图纸城市支路施工图道路照明施工图交通设施施工图

城市道路照明施工图纸资料下载-[浙江]城市支路道路照明交通及绿化工程施工图设计37张

内容简介本工程共2条路，西路红线宽10m和12m，长约404m，整体呈北东走向，东路红线宽18m，长约268m，整体呈南北走向，均为城市支路，设计时速取30km/h。 …… 本次设计内容包括道路照明、交通设施、绿化工程等。 …… 共37张，编制于2012年。人行道铺装标准段平面图

[重庆]双向4车道城市次干路工程施工图172张（道路照明综合管网） vip 立即下载

等级：文件 99.23MB 格式 dwg

城市道路照明施工图纸资料下载-[重庆]双向4车道城市次干路工程施工图172张（道路照明综合管网）

公路等级：一级
车道数：四车道
设计时速：40
干线：是
位置：重庆

资料目录第一册道路工程设计说明区位图路标准横断面图路总平面图路总纵断面直线、曲线及转角一览表逐桩坐标表路平面图（一）～（五）路纵断面（一）～（三）路基典型横断面（一）～（二）横断面（一）～（二十七）土石方工程数量表（一）～（三）植被混凝土护坡大样图特殊路基处理大样图特殊路基处理平面图（一）～（二）特殊路基处理汇总数量表路面结构及路缘石结构详图雨水口周边路面结构加固设计

一幅路市政道路工程施工图设计121张（道路照明管线交通） vip 立即下载

等级：文件 99.17MB 格式 rar

关键词：市政道路工程施工图交通安全设施设计道路照明设计道路排水设计

城市道路照明施工图纸资料下载-一幅路市政道路工程施工图设计121张（道路照明管线交通）

公路等级：一级
车道数：六车道
设计时速：60
干线：是

第一篇道路工程26张第二篇给、排水工程50张第三篇照明工程13张第四篇管线综合工程3张第五篇交通工程29张 …… 设计依据：《城市道路工程设计规范》（CJJ 37-2012）道路等级和设计时速:城市主干道，设计时速60km/h。路面型式:沥青混凝土路面。设计荷载:BZZ-100。市政道路全长2323.362m，路幅宽度为50m。含“十”字交叉口、“T”字型交叉口。横断面采用一幅路布置形式，从东向西布置为：5.0米远期控制用地+5.5米人行道（按实际宽度实施，最小宽度2.5米）+3.0米绿化带+11.5米行

[安徽]市政道路照明工程施工图设计11张立即下载

等级：文件 1.01MB 格式 dwg

关键词：路桥工程图纸城市道路施工图交通工程施工图标志标线施工图

城市道路照明施工图纸资料下载-[安徽]市政道路照明工程施工图设计11张

内容简介设计标准：（1）道路等级：城市次干路（2）设计速度：50km/h （3）设计年限：沥青砼路面15年（4）交通等级：重（5）标准轴载：BZZ—100 （6）抗震标准：按地震烈度6度设防 …… 1.本段道路按照城市次干道,道路照明按机动车道平均照度不小于15 lx,平均亮度1.0cd/m ,均匀度不小于0.35Eav进行设计,所选灯型仅供安装示意参考.灯具选型待相关部门确定后,应满足设计照度、均匀度要求.布灯方式城东路延伸段采用双侧对称布灯的照明方式,灯杆高10米，间距为30米，路灯位于绿化带，距车行道1.0m处。 …… 共11张

[浙江]市政道路照明工程施工图设计13张（含桥梁照明）立即下载

等级：文件 1.81MB 格式 dwg

关键词：路桥工程图纸市政道路施工图设计照明工程施工图路灯基础结构图

城市道路照明施工图纸资料下载-[浙江]市政道路照明工程施工图设计13张（含桥梁照明）

资料目录图纸目录设计说明工程位置图主要设备材料表配电干线图配电系统图照明标准横断面图电缆手井结构图路灯基础及检查井结构图桥梁照明灯座钢筋构造图道路照明平面图内容简介本工程道路为城市支路，道路标准断面12米，具体分布为机非混行车道、人行道。本设计根据规范选用道路照明照度不小于10LX，交叉口交汇区照明照度不小于20LX，根据对灯具间距的要求及计算，本工程道路照明采用单岔路灯，路灯灯杆距路肩0.5米，挑一套150W LED灯，悬臂长1m，仰角12度，布灯间距30m，双侧交错布置。 …… 共13张，编制于2014年。道

[浙江]市政道路照明工程施工图设计15张立即下载

等级：文件 6.32MB 格式 dwg

关键词：路桥工程图纸市政道路施工图设计照明工程施工图投光灯基础图

城市道路照明施工图纸资料下载-[浙江]市政道路照明工程施工图设计15张

资料目录道路照明设计说明工程地理位置图道路照明平面布置图道路路灯断面布置图光、时控制回路简图投光灯杆加工图路灯灯杆内接线图 12m灯杆基础图手孔井构造图横穿管检查井布置图钢筋砼包封包详图主要设备材料表内容简介本道路照明设计，按城市道路照明设计标准(CJJ45-2006)设计中主干道标准，平均亮度为1.0-1.5/m2，亮度均匀度为0.4，平均照度为20-30LX，照度最小均匀度为0.4，严格限制眩光（最大初始值10%），标准连续段照明功率密度值必须小于0.7W/m2,要求具有良好的诱导性。 …… 本工程路段采用双侧对称布置（布置距离每间隔4

[知名大院]双向六车道城市快速路工程两阶段施工图设计963页（道路照明排水交通） vip 立即下载

等级：文件 529.85MB 格式 zip

关键词：城市快速路设计道路交通安全设施道路照明设计道路排水设计

城市道路照明施工图纸资料下载-[知名大院]双向六车道城市快速路工程两阶段施工图设计963页（道路照明排水交通）

公路等级：一级
车道数：六车道
设计时速：60

1道路541：道路设计说明、指标表、断面图、加减速车道大样、匝道连接部设计、超高方式图、平面交叉设计、改路改涌设计、低填浅挖路基处理设计、陡坡路堤或填挖交界路基处理、构筑物台后路基处理设计、新旧路基路面衔接设计、路面工程数量表、路面结构设计、导流岛设计、公交停靠站大样、无障碍设计、无障碍平面布置、单位出入口设计、侧平石安装设计、人行道铺装设计、路基防护设计、挡土墙设计、防撞栏杆设计、路基路面排水设计、特殊路基处理设计、其他工程数量表、路基土石方总表 2交通设施工程213 3照明设计59 4排水工程设计150 …… 设计依据：《城市道路工程设计规
