[分享]小区地下车库全套施工图资料下载

发表于2022-05-09

标签：小区地下车库全套施工图资料小区地下车库全套施工图案例小区地下车库全套施工图视频

小区地下车库全套施工图专题为您提供小区地下车库全套施工图的相关资料与视频课程，您可以下载小区地下车库全套施工图资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社建筑设计热点推荐。

地下建筑施工图案例提高班立即试听

学员数 394 好评率 100.00%

关键词：地下车库设计建筑制图标准地下室施工图

小区地下车库全套施工图资料下载-地下建筑施工图案例提高班

立即试听

郑州某小区地下车库施工图立即下载

等级：文件 2.23MB 格式 dwg

小区地下车库全套施工图资料下载-郑州某小区地下车库施工图

结构形式：钢筋混凝土结构钢筋混凝土结构：框架图纸深度：施工图图纸格式：天正7,CAD2000建筑面积：6921.41㎡建筑高度：3.75m地下层数：1层地下室建筑面积：6921.41㎡效果图：无内容简介本工程为某公司后勤科研基地地下车库南区。工程建设地点位于陇海西路．地下一层，位于小区南部，和9#,10#,11#,12#,15#,16#住宅楼地下室连通．地面为小区道路和中心知名地产．总建筑面积：3702.02平米；本工程为钢筋混凝土框架结构，抗震设防烈度为七度，合理使用年限为50年。本建筑为地下一层停车库,设计停车位:90辆．为中型停车库，防火分类

小区地下车库结构施工图立即下载

等级：文件 919.00KB 格式 dwg

小区地下车库全套施工图资料下载-小区地下车库结构施工图

建筑功能：住宅图纸深度：施工图民用建筑设计使用年限：50年结构形式：钢筋混凝土结构基础形式：桩基础结构安全等级：二级地下室功能：车库图纸张数：6张内容简介桩位图、车库顶梁平面配筋图、车库顶板平面配筋图、底板平面配筋图、桩与底板斜面相遇时底板构造、汽车坡道剖面图、柱平面布置图、节点详图共6张图纸。

小区地下车库电气施工图立即下载

等级：文件 5.47MB 格式 dwg

关键词：火灾自动报警系统建筑物防雷接地

小区地下车库全套施工图资料下载-小区地下车库电气施工图

建筑功能：交通建筑
建筑面积：22090㎡
地下层数：1层
图纸深度：施工图
图纸张数：13张
设计时间：2014

一、简介本图纸为锦秀河畔小区地下车库电气施工图。二、工程基本信息 1.本工程为锦秀河畔项目D1#车库. 2.本工程7防火分区,建筑面积:22090m2,停车位999个,车库为立体复式停车库.属于一类汽车库。三、建筑设计范围 1.低压配电系统; 2.车库照明; 3.火灾自动报警及联动控制

某地下车库全套电气施工图立即下载

等级：文件 1.53MB 格式 dwg

小区地下车库全套施工图资料下载-某地下车库全套电气施工图

建筑功能：其他建筑面积：12154.7㎡地下层数：2层图纸深度：施工图图纸张数：20张负荷等级：二级火灾保护分级：一级强电设计：供配电系统,低压配电,电气照明,接地安全弱电设计：火灾自动报警系统资料目录一、电气设计说明二、低压配电系统图三、配电箱系统图四、配电干线系统图五、照明平面图六、弱电平面图七、火灾自动报警及消防联动系统图八、电气平面图九、消防平面图十、接地平面图内容简介本工程为地下两层地下室车库，总建筑面积:12154.7平方米，车位442个，建筑结构形式为框架结构，图纸设计包括照明，消防，动力，弱电等系统。

某公寓地下车库电气全套施工图立即下载

等级：文件 326.00KB 格式 dwg

小区地下车库全套施工图资料下载-某公寓地下车库电气全套施工图

资料目录设计说明.符号说明地下车库电气平面图地下车库照明平面图地下车库消防平面图配电箱电气接线图内容简介本工程是一座地下机诫多层车库.建筑面积3367平方米。本资料是主要包括地下车库的电气、照明、消防平面图和配电箱接线图，共5张图。 2 3 4

无锡某小区地下车库通风施工图立即下载

等级：文件 2.83MB 格式 rar

关键词：建筑暖通施工图某小区地下车库通风施工图

小区地下车库全套施工图资料下载-无锡某小区地下车库通风施工图

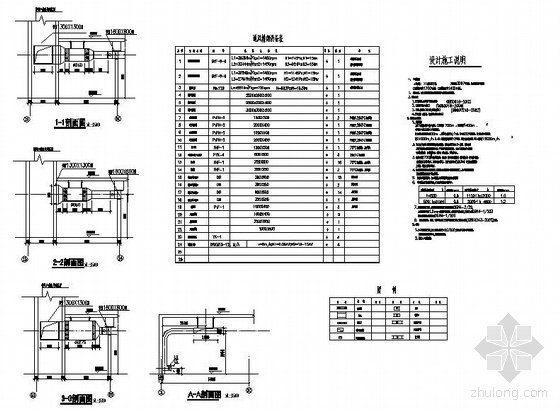

内容简介本图为无锡某小区地下车库通风施工图。包括：设计施工说明，主要设备一览表，地下室平面图，一层平面图，二~十层平面图，十一跃层下层平面图，十一跃层上层平面图，屋面风机基础平面图，加压送风系统图，地下室平时通风排烟平面图，A-A剖面图，通风机房大样图，防空地下室:平时预埋通风密闭管平面图。

某小区地下车库给排水施工图立即下载

等级：文件 1.34MB 格式 dwg

关键词：建筑给排水施工图地下车库给排水

小区地下车库全套施工图资料下载-某小区地下车库给排水施工图

内容简介附有说明，平面，系统，泵房大样。小区人防及地下车库及物业楼，建筑面积1954㎡。设计内容包括：物业办公室给排水设计及平时地下车库消防给排水设计。

某小区地下车库通风排烟施工图立即下载

等级：文件 391.00KB 格式 dwg

小区地下车库全套施工图资料下载-某小区地下车库通风排烟施工图

设计说明：有建筑功能：住宅高度类别：高层建筑建筑面积：3097㎡图纸深度：施工图图纸张数：7张设计内容：通风,防排烟内容简介本工程为高层小区地下车库通风防排烟施工图设计，建筑面积3097平方米。划分为两个防烟分区Ⅰ区建筑面积为1700平方米；Ⅱ区建筑面积为1400平方米。设计本车库内设机械通风及排烟排风系统，排风排烟采用合二为一形式。

浙江某小区地下车库给排水施工图立即下载

等级：文件 303.00KB 格式 rar

小区地下车库全套施工图资料下载-浙江某小区地下车库给排水施工图

地下层数：1层图纸深度：施工图图纸张数：3张设计时间：2006以前地下室用途：车库内容简介本图是浙江某小区地下车库给排水施工图。图纸内容包括：1.设计说明 2.消火栓系统图 3.自喷系统图 4.地下车库给排水平面图 5.地下车库电气平面图

某小区地下车库通风图立即下载

等级：文件 222.00KB 格式 dwg

小区地下车库全套施工图资料下载-某小区地下车库通风图

内容简介某小区地下车库通风图，包括平面图和剖面图 2

某小区地下车库电气图立即下载

等级：文件 326.36KB 格式 dwg

关键词：建筑电气施工图某小区地下车库电气图

小区地下车库全套施工图资料下载-某小区地下车库电气图

建筑功能：交通建筑图纸深度：施工图图纸张数：5张强电设计：低压配电,电气照明,接地安全弱电设计：火灾自动报警系统,广播系统内容简介 1、电源本工程电源进线采用380V/220V低压电缆入户,电缆入户后要做重复接地,接地形式为TN-C-S系统，其接地电阻不大于1欧姆.正常电源与消防电源分别由小区的不同变电所引来.正常电源与消防电源分别由小区的不同变电所引来. 2、设计范围 2.1 照明.应急照明及动力配电系统. 2.2火灾报警系统 2 3

深圳某小区地下车库电气全套图纸立即下载

等级：文件 3.22MB 格式 dwg

小区地下车库全套施工图资料下载-深圳某小区地下车库电气全套图纸

建筑功能：住宅
高度类别：多层建筑
结构形式：钢筋混凝土结构
建筑面积：23926.36㎡
地上层数：5层
地下层数：1层

一、建筑概况本工程为两层停车库,总建筑面积为23926.36平方米。其中地下一层划分三个防火分区;地下二层划分五个防火分区,其中在防火分区二、三、四内设置人防区域。防火分类为一类,设计使用年限类别为50年,建筑耐火等级为一级,地下室耐火等级为一级,结构形式为钢筋混凝土框架剪力墙结构。二、设计依据 1、相关专业提供给的工程设计资料; 2、各市政主管部门对初步设计的审批意见; 3、甲方提供的设计任务书及设计要求; 4、现行主要标准及法规; 三.设计范围 1、本工程设计包括红线内的以下电气系统:

[重庆]某小区地下车库全套电气图纸立即下载

等级：文件 615.00KB 格式 dwg

关键词：建筑电气施工图电气施工总说明专用变电所低压系统

小区地下车库全套施工图资料下载-[重庆]某小区地下车库全套电气图纸

建筑功能：其他地下层数：1层图纸张数：13张地下室用途：车库负荷等级：二级强电设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制弱电设计：火灾自动报警系统,通信系统,有线电视和卫星接收系统,信息网络系统资料目录 1、电气施工总说明 2、配电箱系统图 3、公用变电所高、低压系统图 4、专用变电所低压系统图 5、配电及弱电走向平面图 6、照明平面图 7、消防平面图 8、基础接地平面图内容简介本稿件为地下一层，功能为车库，为III类车库，按二级负荷供电。设计内容主要包括配电箱系统图、公用变电所高、低压系统图、专用变电所低压系统图、配电及弱电走向平面图、照明平面图、消防平

某大型地下车库全套设备施工图立即下载

等级：文件 1.58MB 格式 dwg

小区地下车库全套施工图资料下载-某大型地下车库全套设备施工图

内容简介本工程为某小区B区地下车库，小区内的楼座5#、6#与地下车库相连接，住户可由地下车库直接进入各楼座。本工程主要功能为车库还包括排风、进风机房、水泵房、消防水池以及变配电室。本车库共设三个防火分区，总建筑面积为:8961.64m。地下车库层高为：3.900m。本工程为I类地下车库. 设计范围:地下车库内给水,排水设计，地下车库内消火栓,自动喷淋,建筑灭火器配置等消防设计，地下停车库通风设计.

某大型地下车库给排水全套施工图立即下载

等级：文件 3.90MB 格式 dwg

小区地下车库全套施工图资料下载-某大型地下车库给排水全套施工图

建筑功能：其它建筑出图日期：2008设计阶段：施工图设计供水方式：市政供水供水分区：三区设计内容：给排水地下室用途：车库内容简介 1、给水系统分区（1）1～5层为低区，由市政给水管网直接供水；（2）6～19层为中区，由中区变频供水设备供水；（3）20～34层为高区，有高区变频供水设备供水； 2、用水量标准按150L/人·d，使用时间按24h计算，小时变化系数按K/h＝2.65计算，各户型最大用水时卫生器具给水当量平均出流概率均按U/0＝2.5计算，对应的α/c＝0.01512；低位生活水箱贮水量按最高日用水量的15%～20%计算；排水定额取给水定额的90%计算。

地下车库通风施工图立即下载

等级：文件 144.31KB 格式 dwg

小区地下车库全套施工图资料下载-地下车库通风施工图

内容简介地下车库通风施工图 1.FVE-1系统为低噪声混流式通风机,作车库平时通风。 2.FVES-1通风系统为双速高温排烟混流式通风机, 平时低速作车库通风用，高速运行作车库排烟用。 3.平时通风时，阀门:FVD、HFVD1、HFVD2、SFVD打开, SEFD1、SEFD2 关闭;消防时,把阀门SFVD、HFVD1关闭，打开相应区域的排烟阀：SEFD1或SEFD2;同时联锁关闭排风机、诱导风机，电源切换成消防电源,排烟风机由低速切换成高速远行。 …… 2 3 4

地下车库结构施工图立即下载

等级：文件 908.00KB 格式 dwg

关键词：混凝土结构施工图地下车库结构施工图 CAD施工图

小区地下车库全套施工图资料下载-地下车库结构施工图

内容简介图纸包括：地下车库结构施工图，地下车库墙柱施工图，基础结构图共3张图纸。

地下车库电气施工图立即下载

等级：文件 268.00KB 格式 rar

小区地下车库全套施工图资料下载-地下车库电气施工图

内容简介地下车库电气施工图

拆迁小区人防地下车库结构施工图立即下载

等级：文件 1.33MB 格式 dwg

小区地下车库全套施工图资料下载-拆迁小区人防地下车库结构施工图

建筑功能：住宅图纸深度：施工图民用建筑设计使用年限：50年结构形式：钢筋混凝土结构钢筋混凝土结构：框架剪力墙基础形式：独立基础地下室功能：人防,车库图纸张数：9张内容简介本工程为附建掘开式地下人防工程，抗震设防烈度为7度，建筑场地为‖类，抗震类别为丙类，抗震等级为三级；战时防护等级为为常6级，建筑结构的安全等级为二级，本工程结构设计使用年限为50年结构，重要性系数为1.0。设计标高%%p0.00其绝对标高25.400m。顶板覆土厚度1200mm。本工程平时功能为汽车库，战时功能为一个物资库库、八个二等人员掩蔽部。图纸包括：地下人防结构设计说明、单扇门门框墙配筋立面、双

江苏住宅小区及地下车库电气施工图立即下载

等级：文件 179.99MB 格式 rar

关键词：火灾自动报警应急照明系统

小区地下车库全套施工图资料下载-江苏住宅小区及地下车库电气施工图

建筑功能：住宅
高度类别：高层建筑
结构形式：钢筋混凝土结构
建筑面积：92,114.64‬㎡
地上层数：20层
地下层数：2层

本资料为江苏昆山大型住宅小区二期项目电气施工图，设计范围包括照明、动力配电系统、防雷接地系统、火灾自动报警系统、电话系统、有线电视系统、访客对讲系统、安防系统等。弱电平面图电力平面图火灾自动报警系统图弱电系统图屋顶防雷平面图照明平面图
