[分享]高层居民小区施工图资料下载

发表于2021-06-30

标签：高层居民小区施工图资料高层居民小区施工图案例高层居民小区施工图视频

高层居民小区施工图专题为您提供高层居民小区施工图的相关资料与视频课程，您可以下载高层居民小区施工图资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社建筑设计热点推荐。

等级：文件 18MB 格式 dwg

高度类别：高层建筑结构形式：钢筋混凝土结构钢筋混凝土结构：剪力墙图纸深度：施工图项目位置：山东设计风格：欧陆风格设计流派：新古典图纸格式：天正7,CAD2000图纸张数：17张建筑高度：57.3m地上层数：18层效果图：无内容简介 [潍坊市]某居民小区住宅楼群建筑施工图　　　　结构形式为：钢筋混凝土短肢剪力墙结构　　抗震设防烈度：6 　　层数为： 18层　　高度为： 57.3米　　屋顶形式：平屋顶　　本套图纸包括各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共17张图纸　　 2 3 4

立即下载

[吉林]居民小区采暖外网系统设计施工图立即下载

等级：文件 230KB 格式 dwg

设计说明：有建筑功能：住宅,其他图纸深度：施工图图纸张数：6张设计时间：2013年设计内容：采暖,其它冷热源：市政热网项目位置：吉林内容简介本工程是一个居民小区采暖外网系统设计。供热建筑面积约95619平方米。图纸内容包含设计施工说明，供热外网平面图，热网管段纵断面图，热负荷延续时间图，管道固定墩图、检查室详图，热水管路主干线水压图等... 　　 0-91热网管段的纵断面图热负荷延续时间图热水管路主干线水压图

立即下载

居民小区电气一次接线图立即下载

等级：文件 51KB 格式 rar

关键词：电力工程施工图居民小区电气一次接线图

内容简介居民小区电气一次接线图，图纸内容包括：10kV电气一次接线图；0.4kV电气一次接线图2张 2

立即下载

某居民小区给排水管道平面布置图立即下载

等级：文件 507KB 格式 rar

关键词：市政给排水施工图某居民小区给排水管道平面布置图

设计说明：无功能：住宅区设计阶段：施工图设计图纸张数：10张以下资料目录 1.给水平面图 2.污水平面图 3.雨水平面图内容简介某居民小区给排水管道平面布置图：　　平面图包括给水、污水、雨水。　　设计说明：　　1.图中尺寸：管径为毫米，其余为米。　　2.给水管道管材采用(PE)聚乙烯给水管，热熔连接；聚乙烯给水管与金属管配件、阀门等的连接采用法兰连接，管材压力等级不小于1.0MPa。　　3.给水管埋深：0.7~1.0米。　　4.阀门井施工详见给排水标准图集S143-17。　　5.水表井施工详见给排水标准图集S145-17。　　6.室外消火栓施工详见

立即下载

[湖南]城市支路路灯工程施工图设计14张立即下载

等级：文件 2MB 格式 dwg

关键词：路桥工程图纸市政道路施工图路灯基础大样图

内容简介本道路全长454.10m，为城市支路，纵断面设计按30km/h标准设计，本图纸主要设计内容为道路工程。　　…… 　　道路设计车速为30km/h，双向2车道，道路规划路幅宽20m，因为道路两厢均为居民小区，特设置了1.5米的绿化带，同时，在有挡墙位置，将绿化带放置在道路外侧，用于遮挡挡墙结构，美化道路。　　…… 　　灯具选型：该道路工程路灯选用10米单臂路灯，光源为250w高压钠灯，灯臂悬挑长度为1.2米,仰角10°，灯间距为28米，在道路西侧人行道布置；所有灯具防护等级均为IP65。　　…… 　　共14张，编制于2012年。暗井大样图 &nbs

立即下载

[湖南]城市支路交通工程施工图设计22张立即下载

等级：文件 3MB 格式 dwg

关键词：路桥工程图纸市政道路施工图信号灯基础图

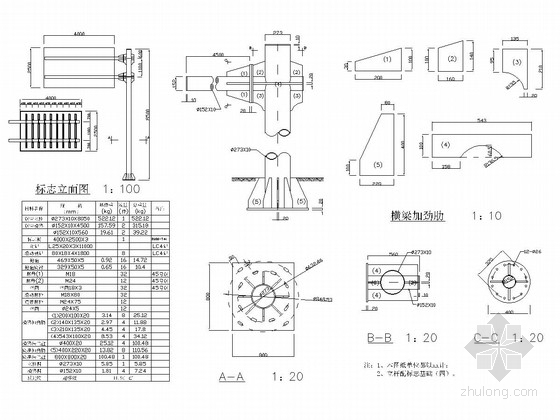

内容简介本道路全长454.10m，为城市支路，纵断面设计按30km/h标准设计，本图纸主要设计内容为道路工程。　　…… 　　道路设计车速为30km/h，双向2车道，道路规划路幅宽20m，因为道路两厢均为居民小区，特设置了1.5米的绿化带，同时，在有挡墙位置，将绿化带放置在道路外侧，用于遮挡挡墙结构，美化道路。　　…… 　　本次设计道路共设置警告标志、指路标志、指示标志等。城市干道和次干道的交叉路口，主要设置指路标志（交叉口告知标志）等，配合信号灯合理引导交通，提供相关行驶信息；支路交叉口则主要设置指路标志（交叉口告知标志）、禁令标志（减速让行标志、停车让行标志等）、警告标志（交

立即下载

[湖南]城市支路道路工程施工图设计33张立即下载

等级：文件 5MB 格式 dwg

关键词：路桥工程图纸市政道路施工图软土路基处理

内容简介本道路全长454.10m，为城市支路，纵断面设计按30km/h标准设计，本图纸主要设计内容为道路工程。　　…… 　　道路设计车速为30km/h，双向2车道，道路规划路幅宽20m，因为道路两厢均为居民小区，特设置了1.5米的绿化带，同时，在有挡墙位置，将绿化带放置在道路外侧，用于遮挡挡墙结构，美化道路，因此对该道路作出以下标准横断面布置：　　A路段：　　2.5m（人行道）+1.5m（绿化带）+2.5m（非机动车道）+3.5m（机动车道）+3.5m（机动车道）+2.5m（非机动车道）+1.5m（绿化带）+2.5m（人行道）=20.0m。　　B路段：　　2.5m（人行道

立即下载

[湖南]城市支路道路排水工程施工图设计12张立即下载

等级：文件 2MB 格式 dwg

关键词：路桥工程图纸市政道路施工图道路排水施工图

内容简介本道路全长454.10m，为城市支路，纵断面设计按30km/h标准设计，本图纸主要设计内容为道路工程。　　…… 　　道路设计车速为30km/h，双向2车道，道路规划路幅宽20m，因为道路两厢均为居民小区，特设置了1.5米的绿化带，同时，在有挡墙位置，将绿化带放置在道路外侧，用于遮挡挡墙结构，美化道路。　　…… 　　排水体制：根据排水规划本次道路排水体制采用雨、污合流制。　　管道布置：道路排水箱涵布置在路幅一侧。　　位于车道及人行道路面上的井盖标高要求与路面平齐，设在绿化带的井盖高出地面50mm，井口周围以0.02的坡度向外作护坡。检查井井盖采用重型井盖。　　道路两

立即下载

[绍兴]某居民小区三居室样板房概念室内设计图（含示意图）立即下载

等级：文件 32MB 格式 dwg

关键词：居民小区样板房三居室样板房设计图样板房概念室内设计

高层居民小区施工图资料下载-[绍兴]某居民小区三居室样板房概念室内设计图（含示意图）

空间划分：三居室结构类型：平层图纸深度：施工图项目位置：浙江设计风格：现代风格图纸格式：JPG,CAD2000图纸张数：13张设计时间：2010包含图片：效果图内容简介（13张）　　包括：平面图、天花图、机电图、家私图、隔墙尺寸图、深化设计、立面图（客厅、餐厅、門厅、主人睡房、卫生间、书房、浴室、厨房...）　　　　附：效果图11张,灯饰配饰10张示意图，家具21张示意图图5 图6 图7 图8 图9 图10 图11

立即下载

高层住宅的湖北二次供水现在采用什么方法？查看详情

浏览数：4704

高层住宅的湖北二次供水现在采用什么方法？随着经济的快速发展，城市管网供水原有的供水压力无法满足现在高层住宅的用水需求，为了保障高层住用户能够正常用水，都需要采取湖北二次供水是的方式达到供水的目的。湖北二次供水是高层住宅唯一可选择的供水方式。那么高层住宅湖北二次供水现在都采用什么方法供水呢？其实，目前采用的比较多的湖北二次供水方式，就是将市政自来水压力能达到的区域与不能达到的区域分开，高楼层一般分为低区、中区、和高区，不能达到的中区高区每个区域都有一套完整的湖北二次供水设备。分区过后不仅能保护低区用户用水安全，还能保证高层用户能正常用水，不会出现

查看详情

重庆两栋高层民宅现裂缝被限令5天内查明真相查看详情

浏览数：303

出现楼体错位的小区1幢已经拉上了警戒线［新闻事件］住有数千人的居民小区，两幢楼楼体出现不同程度裂缝或错位，业主们惊恐不安，有人甚至怕楼垮去住宾馆。质检部门却称，居民楼可以放心使用……。昨日，江北区万象时代小区楼裂状况，引起各级部门高度关注。期间，市政府督查室发出督查令，督办相关单位必须5天查明真相。昨下午，业主们从江北区建设工程质监站盼来满意回复：隐患排查组即将进小区，6名业主代表受邀监督全过程。督办5天查明楼裂真相鉴于万象时代小区1幢楼体错位和裂缝造成的安全隐患较严重。昨上午，警方在紧邻进楼电梯间通道旁拉起警戒线，警示业主远离危险。就万象时代小区的现状，市政府督查室特别关注。昨日，该室负责监

查看详情

青岛某社区中型幼儿园电气施工图纸立即下载

等级：文件 6MB 格式 dwg

关键词：低压配电系统幼儿园电气施工图电井内设备布置

建筑功能：教育
高度类别：多层建筑
建筑面积：4263.03㎡
地上层数：3层
负荷等级：二级,三级
防雷等级：第三类

本项目为山东青岛某社区居民小区幼儿园建设项目电气设计。本建筑为地上3层公共建筑，结构类型为框架结构，现浇楼板。建筑面积为4263.03 m²，建筑高度为12.4m。建筑性质是属于公建中型幼儿园（9班）。一、设计范围低压配电系统；照明配电系统；防雷及接地系统；有线电视系统；电话、网络系统；消防报警系统二、图纸特点本项目属于公建中型幼儿园教育建筑设计，专业性适中，复杂程度适中。适合设计院及设计公司、施工单位等人员参考学习。三、部分图纸摘录

立即下载
