某主变压器基础施工图立即下载

等级：文件 170.00KB 格式 dwg

内容简介某主变压器基础施工图图纸包括：主变压器基础及主变油池平面布置图、主变压器基础施工图共两张图纸。

立即下载

某主变压器基础施工节点构造详图立即下载

等级：文件 163.00KB 格式 dwg

关键词：混凝土节点详图短肢剪力墙结构

内容简介主变压器基础及油池平面布置图、主变压器基础平面图以及各剖面图、节点详图等。共2张图纸

立即下载

某所区室外变压器水喷雾管道施工图立即下载

等级：文件 642.00KB 格式 rar

关键词：建筑给排水施工图变压器水喷雾消防图纸

内容简介本工程屋外变压器共安装2台，均设计水喷雾消防。水雾喷头布置按水雾全部覆盖变压器和油坑表面设计,要求安装完毕后进行喷空试验。图纸内容包括：1.所区室外水喷雾管道施工总说明 2.主变压器水喷雾消防管道布置图 3.1B主变压器水喷雾消防管道系统图 4.2B主变压器水喷雾消防管道系统图 5.水喷雾管网支座及水喷雾喷嘴安装图 6.材料表

立即下载

室外变压器安装立即下载

等级：文件 9.00MB 格式 pdf

立即下载

变压器安装基础图立即下载

等级：文件 45.00KB 格式 dwg

内容简介变压器安装基础图。

立即下载

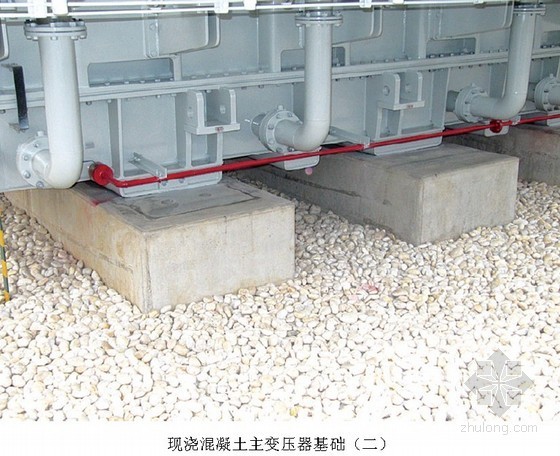

现浇混凝土主变压器基础工艺标准及施工要点立即下载

等级：文件 2.04MB 格式 doc

关键词：变电站工程施工施工工艺标准变电站构架施工

资料目录工艺标准详细，附工程示例图，可供参考。内容简介 1、施工工艺标准（1）基础采用清水混凝土施工工艺。表面平整、光滑，棱角分明，颜色一致，接槎整齐，无蜂窝麻面，无气泡。（2）表层混凝土内宜设置钢筋网片。（3）外部环境对混凝土影响严重时，可外刷透明混凝土保护涂料，用于封闭孔隙、延长耐久年限。（4）基础阳角设置圆弧倒角。（5）允许偏差： 1）主变压器基础预埋件水平偏差≤3mm，相邻预埋件高差≤3mm。 2）如施工图纸或产品说明书中对偏差有更高要求，应予满足 2、施工要点（1）材料：宜采用普通硅酸盐水泥，

立即下载

某变压器、配电屏基础图立即下载

等级：文件 33.00KB 格式 dwg

内容简介某变压器、配电屏基础图图纸包括：变压器基础平面图、变压器基础剖面图、配电屏基础剖面图共1张图纸。

立即下载

变压器基础施工工艺立即下载

等级：文件 191.00KB 格式 rar

内容简介变压器基础，具体工程内容包括： 1 材料及工器具等的准备工作 2 基础坑开挖 3 砌砖模 4 支模 5 基础浇筑 6 基础拆模 7 基础养护

立即下载

10变压器配电屏基础图立即下载

等级：文件 51.04KB 格式 dwg

附件为10变压器配电屏基础图变压器基础图配电屏基础图

立即下载

主变压器系统设备安装强条立即下载

等级：文件 120.27KB 格式 zip

关键词：主变压器系统变压器系统设备

本资料为主变压器系统设备安装强条 1电气装置的下列金属部分,均应接地或接零:电机、变压器、电抗器、携带式或移动式用电器具等的金属底座和外壳； 2电气设备的传动装置； 3、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门； -4控制柜及端子箱安装.png 变电站设备接地强制性条文执行记录表.png 电气装置本体接地施工强制性条文执行记录表.png 设备接地.png 重要设备接地.png 主变压器系统设备安装.png

立即下载

变压器基础施工工艺措施立即下载

等级：文件 31.00KB 格式 doc

内容简介第一节施工前的准备工作一、人员：二、材料：第二节作业前应具备的条件 1.基础轴线尺寸，基底标高和地质情况均经过检查，并应办完预检手续。 2.安装的模板已经过检查，符合设计要求，并办完预检手续。 3.在模板上做好混凝土上平面的标记。主变基础弹上线。 4.埋在基础中的钢筋、预埋件均已安装完毕，并经过有关部门检查验收，并办完预检手续。 5.由试验部门确定混凝土配合比，经核查后，调整第一盘混凝土的各种材料的用量，进行技术交底及试拌。同时准备好混凝土试模。 6、由设计院提供的图纸，且经过有关人员会审。 7、经批准的施工工艺保证措

立即下载

山东某变压器厂电气施工图立即下载

等级：文件 173.00KB 格式 dwg
