[分享]体育馆结构图建筑图资料下载

发表于2022-10-13

标签：体育馆结构图建筑图资料体育馆结构图建筑图讨论体育馆结构图建筑图视频

体育馆结构图建筑图专题为您提供体育馆结构图建筑图的相关资料与视频课程，您可以下载体育馆结构图建筑图资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社结构设计热点推荐。

混凝土结构设计进阶强化训练营立即试听

学员数 1429 好评率 100.00%

关键词：混凝土结构设计框架结构设计框剪结构设计结构设计软件梁板墙柱设计要点结构建模计算

体育馆结构图建筑图资料下载-混凝土结构设计进阶强化训练营

立即试听

某体育馆结构图纸立即下载

等级：文件 745.00KB 格式 rar

关键词：钢结构施工图钢混组合结构体育馆结构图

体育馆结构图建筑图资料下载-某体育馆结构图纸

内容简介新疆某地框架结构，顶部局部采用钢屋架，楼层局部采用抽芯管大板结构，三层框架结构。图纸17张，包括：结构设计说明、基础平面布置图、柱网布置图、柱表及说明、梁平面整体配筋图、板结构配筋图、楼梯结构详图。 2 3 4

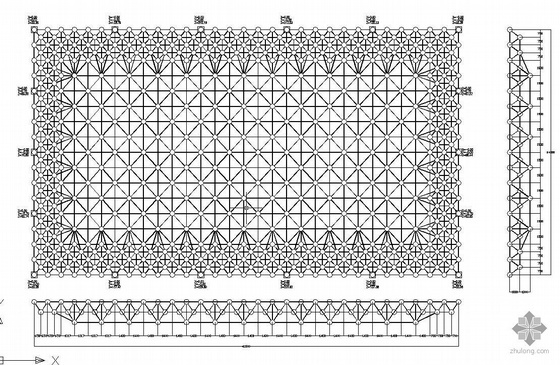

体育馆网架结构图立即下载

等级：文件 684.00KB 格式 rar

体育馆结构图建筑图资料下载-体育馆网架结构图

内容简介某学校体育馆网架该工程下部采用钢筋混凝土结构，屋面采用空间网架结构，网架部分由三部分组成。网架一向一轴外挑，4.5m，向三轴外挑一个网格。面积：863.04m2，投影面积 1259.6m2。

[体育馆]安徽三层框架结构图（含建筑图）立即下载

等级：文件 1.89MB 格式 dwg

关键词：混凝土结构施工图框架结构体系梁平法施工图

体育馆结构图建筑图资料下载-[体育馆]安徽三层框架结构图（含建筑图）

建筑功能：体育高度类别：多层建筑地上层数：3层图纸深度：施工图民用建筑设计使用年限：50年结构形式：钢筋混凝土结构钢筋混凝土结构：框架基础形式：独立基础结构安全等级：二级地基基础设计等级：乙级抗震设防烈度：7度抗震图纸张数：18张设计时间：2014内容简介本工程是安徽某中学体育馆项目，地上3层，框架结构，建筑面积：7086.10平方米，结构主体高度为16.45m，地震烈度7度设防，基础采用独立基础，基础设计等级为乙级。图纸包括：结构设计说明，基础图，梁板图，楼梯图，建筑设计说明，立面图，平面图剖面图等共计18张图。出图时间：2014年7月。

某体育馆网壳结构图立即下载

等级：文件 2.51MB 格式 rar

体育馆结构图建筑图资料下载-某体育馆网壳结构图

内容简介网壳结构为三片球面网壳高低错落连接而成，三片网壳重叠部分设置连接杆件将三者结合成一个整体。建筑利用各片网壳间高差设设置垂直天窗，网壳厚度2.0M和2.5M。屋面网壳面积约4800M 。

遵义某体育馆网架建筑结构图立即下载

等级：文件 5.83MB 格式 dwg

体育馆结构图建筑图资料下载-遵义某体育馆网架建筑结构图

建筑功能：体育图纸深度：施工图民用建筑设计使用年限：50年结构形式：钢结构钢结构：桁架,网架抗震设防烈度：6度抗震风压：0.30kN/㎡雪压：0.15kN/㎡图纸张数：10张设计时间：2009内容简介遵义某体育馆网架建筑结构图本次设计为：遵义某体育馆网架建筑结构图抗震设防烈度为6度地区基本风压为0.3KN/㎡地区基本雪压为0.15KN/㎡本工程钢网架为（网架类型）正放四角锥型，网架支承条件为上弦柱点支承，支承采用平板压力支座，支座支承在下部结构的混凝柱头上。网架采用空间桁架位移法进行内力计算，节点采用铰接节点模型，设计计算网架最大挠度为65mm。

某钢结构体育馆建筑结构图纸立即下载

等级：文件 868.00KB 格式 rar

关键词：钢结构施工图钢结构体育馆

体育馆结构图建筑图资料下载-某钢结构体育馆建筑结构图纸

内容简介工程为单跨双坡门式钢架结构，跨度26米，柱距7.25米。图纸共18张，包括：全套建筑图纸、钢结构设计说明、基础布置图、锚栓布置图、屋面檩条布置图、屋面支撑布置图、柱间支撑布置图、钢架详图及构件详图等。 2 3 4

全套体育馆网架结构图纸立即下载

等级：文件 278.00KB 格式 rar

体育馆结构图建筑图资料下载-全套体育馆网架结构图纸

内容简介全套体育馆网架图纸，包括设计说明、平面图、屋面布置图、弦杆布置图、腹杆布置图、节点图、支座图以及立面和剖面图等。 2 3 4

漳州某体育馆屋盖网架结构图立即下载

等级：文件 288.00KB 格式 dwg

体育馆结构图建筑图资料下载-漳州某体育馆屋盖网架结构图

建筑功能：体育图纸深度：施工图结构形式：钢结构钢结构：网架抗震设防烈度：7度抗震风压：0.55kN/㎡图纸张数：8张设计时间：2008内容简介漳州某体育馆屋盖网架结构图本次设计为：漳州某体育馆屋盖网架结构图平面形状：矩形，网架平面尺寸为：49.4×36.0m 投影面积：1772.76㎡网架形式：正放四角锥网架结构连接形式：螺栓球节点基本风压：0.55kN/㎡设防烈度为：7度图纸包括：网架设计说明、网架杆件图、网架结构平面图、网架腹杆图、屋面檩条布置图、高跨屋面找坡图、螺栓球连接节点示意图、支座大样图共5张图纸，另包括：节点编号、上

[呼伦贝尔]一层排架结构及钢结构体育馆结构图（含建筑图）立即下载

等级：文件 1.37MB 格式 dwg

体育馆结构图建筑图资料下载-[呼伦贝尔]一层排架结构及钢结构体育馆结构图（含建筑图）

建筑功能：体育高度类别：单层建筑地上层数：1层图纸深度：施工图民用建筑设计使用年限：50年结构形式：钢筋混凝土结构,钢结构钢筋混凝土结构：排架钢结构：门式刚架基础形式：独立基础结构安全等级：二级地基基础设计等级：丙级抗震设防烈度：6度抗震风压：0.65kN/㎡雪压：0.30kN/㎡图纸张数：18张设计时间：2014年内容简介本工程是呼伦贝尔某公司体育馆项目，排架结构，高度为6米，总建筑面积：798.73平方米，本工程为双坡钢结构(门刚)，跨度为8mm,柱距为3.6m；屋面彩钢压型夹心板(复合型)，墙面彩钢夹心板，基础采用柱下独立扩展基础。基础设计等级为丙级。结构图纸：钢

新疆某空心楼板框架体育馆结构图立即下载

等级：文件 596.11KB 格式 dwg

关键词：混凝土结构施工图框架结构施工图

体育馆结构图建筑图资料下载-新疆某空心楼板框架体育馆结构图

建筑功能：体育高度类别：多层建筑地上层数：2层图纸深度：施工图民用建筑设计使用年限：50年结构形式：钢筋混凝土结构钢筋混凝土结构：框架基础形式：独立基础结构安全等级：二级地基基础设计等级：丙级抗震设防烈度：7度抗震风压：0.90kN/㎡雪压：0.30kN/㎡图纸张数：17张设计时间：2008内容简介新疆某空心楼板框架体育馆结构图图纸包括：结构设计说明、空心楼板设计说明、基础平面布置图、基础详图、柱配筋平面图、顶梁配筋图、结构平面图、屋架平面布置图、WJ图、楼梯配筋图、支撑平面布置图。 2 3 4

东北某大学体育馆结构图立即下载

等级：文件 8.63MB 格式 dwg

关键词：钢结构施工图预制混凝土板

体育馆结构图建筑图资料下载-东北某大学体育馆结构图

建筑功能：体育
高度类别：单层建筑
图纸深度：施工图
民用建筑设计使用年限：50年
结构形式：钢筋混凝土结构,钢结构
钢结构：张拉弦结构

内容简介东北某大学体育馆结构图本次设计为：东北某大学体育馆结构图地震设防烈度为 7度，设计基本地震加速度为 0.10g，设计地震分组为第一组。设计基准期为 50年的基本风压值为 0.65KN/㎡，基本雪压：0.35KN/㎡。本工程采用筏形基础本工程混凝土结构主要结构形式：体育主馆楼层结构采用现浇混凝土框架结构,看台板采用预制混凝土板。训练馆楼层结构采用现浇混凝土框架结构,楼层梁采用现浇预应力混凝土梁。地下室底板采用梁筏式基础。图纸包括：结构工程说明书、体育馆三维示意图、基础梁平面布置图、基础底板平面布置图、通风地沟平面图、1、2号

[山东]单层框架结构体育馆结构图立即下载

等级：文件 832.00KB 格式 dwg

关键词：混凝土结构施工图基础平面布置图柱平面布置图

体育馆结构图建筑图资料下载-[山东]单层框架结构体育馆结构图

建筑功能：体育高度类别：单层建筑地上层数：1层图纸深度：施工图民用建筑设计使用年限：50年结构形式：钢筋混凝土结构钢筋混凝土结构：框架基础形式：条形基础,独立基础结构安全等级：二级地基基础设计等级：丙级图纸张数：9张内容简介本工程为山东某学校的体育馆，结构型式为框架结构，基础采用独立基础和条形基础，7度设防。图纸包括：基础平面布置图、柱平面布置图、梁结构平面图、板结构平面图、楼梯结构图等共9张图纸。 4.100标高梁结构平面图 8.150标高梁结构平面图结构平面图

三层体育馆混合结构图立即下载

等级：文件 1.47MB 格式 dwg

关键词：钢结构施工图网架平面布置图

体育馆结构图建筑图资料下载-三层体育馆混合结构图

建筑功能：体育高度类别：多层建筑地上层数：3层图纸深度：施工图民用建筑设计使用年限：50年结构形式：混合结构混合结构：混凝土墙-钢框架基础形式：筏形基础图纸张数：8张内容简介本工程为三层体育馆混合结构图，总高度为18米，7度设防，基础为筏板基础。结构图纸：基础平面布置图，标高平面图，网架平面布置图，网架下弦及马道平面布置图，建筑平面图，立面图，剖面图等共计8张图。网架平面布置图基础平面布置图立面图

[江苏]桁架钢管拱空间折板体系体育馆结构图（含建筑图钢结构图中国钢结构金奖项目）立即下载

等级：文件 107.90MB 格式 dwg

体育馆结构图建筑图资料下载-[江苏]桁架钢管拱空间折板体系体育馆结构图（含建筑图钢结构图中国钢结构金奖项目）

建筑功能：体育高度类别：多层建筑地上层数：4层图纸深度：施工图民用建筑设计使用年限：50年结构形式：钢筋混凝土结构,钢结构钢筋混凝土结构：框架钢结构：桁架,拱结构基础形式：桩基础结构安全等级：二级地基基础设计等级：甲级抗震设防烈度：7度抗震风压：0.40kN/㎡雪压：0.40kN/㎡图纸张数：137张设计时间：2010年内容简介本工程是江苏某体育馆、训练馆项目，总建筑面积：20390㎡，建筑总长160m，宽112m，从下到上层高分5.80、5.64、4.16m，混凝土部分采用框架结构，采用锤击预应力高强混凝土管桩基础，基础设计等级为甲级，抗震设防烈度为7度。本项目曾获得“中国钢

上海某体育馆屋面全套结构图纸立即下载

等级：文件 1.14MB 格式 rar

关键词：钢结构施工图上海深源体育馆钢结构

体育馆结构图建筑图资料下载-上海某体育馆屋面全套结构图纸

内容简介拉索桁架(张弦梁)结构体系,跨度81米. 包括:设计总说明,屋面钢结构布置图,张弦梁大样,屋面板屋面檩条布置图,屋面结点详图,柱脚埋件布置图

台湾大学体育馆结构图1/9 立即下载

等级：文件 1.91MB 格式 rar

关键词：钢结构施工图台湾大学体育馆

体育馆结构图建筑图资料下载-台湾大学体育馆结构图1/9

内容简介台湾大学体育馆(型钢混凝土+钢结构+网架) 最大柱直径2米(内含直径1.5米,厚48mm之钢管). 最大梁高2米(内含1.7米高焊接箱形截面钢梁). 最大梁跨超过40米. 屋顶为直径100米,跨度超过90米之带肋网架结构.支承在四根大柱上.

某大学体育馆全套结构图立即下载

等级：文件 3.94MB 格式 rar

体育馆结构图建筑图资料下载-某大学体育馆全套结构图

内容简介某大学体育馆结构图(主体全套)，包括三个场馆，篮球管，羽毛球馆，跆拳道馆。其中屋盖结构均为网架。全套图纸29张。

某圆亭建筑图及结构图立即下载

等级：文件 151.00KB 格式 dwg

体育馆结构图建筑图资料下载-某圆亭建筑图及结构图

内容简介圆亭平面图圆亭屋顶平面图圆亭屋架平面图圆亭立面图基础平面图圆亭屋顶平面图圆亭屋架平面图和各个剖面详图。圆亭雅致、大方，制图详细、规范，欢迎网友下载借鉴！ 2 3

某大学体育馆屋顶网架结构图纸立即下载

等级：文件 780.00KB 格式 rar

体育馆结构图建筑图资料下载-某大学体育馆屋顶网架结构图纸

内容简介某大学体育馆屋顶网架图，网架形式为焊接球正方四角锥，属大跨度曲线造型。图纸为屋顶结构全套。通过审图中心审查。图纸9张，包括：弦杆布置图、构件详图及材料表。 2 3

某90米体育馆结构图（含计算书）立即下载

等级：文件 730.00KB 格式 dwg

体育馆结构图建筑图资料下载-某90米体育馆结构图（含计算书）

建筑功能：体育高度类别：多层建筑地上层数：2层图纸深度：施工图民用建筑设计使用年限：50年结构形式：钢筋混凝土结构钢筋混凝土结构：框架基础形式：独立基础结构安全等级：二级地基基础设计等级：丙级抗震设防烈度：7度抗震风压：0.4kN/㎡雪压：0.25kN/㎡图纸张数：15张设计时间：2009内容简介某90米体育馆结构图本次设计为：某90米体育馆结构图本建筑为框架结构首层层高为5.35米，二层7.65米，室内外高差为0.45M。基本风压按本地区风荷标准值0.4KN/㎡基本雪压0.25KN/㎡抗震烈度7度结构重要性系数为1.0 图纸包括：
