[分享]梁加固结构图资料下载

发表于2020-03-16

标签：梁加固结构图资料梁加固结构图讨论梁加固结构图视频

梁加固结构图专题为您提供梁加固结构图的相关资料与视频课程，您可以下载梁加固结构图资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社结构设计热点推荐。

等级：文件 285KB 格式 dwg

建筑功能：其他高度类别：多层建筑地上层数：6层图纸深度：施工图民用建筑设计使用年限：50年结构形式：钢筋混凝土结构钢筋混凝土结构：框架图纸张数：14张设计时间：2006年以前年内容简介本工程采用了高性能水泥复合砂浆钢筋网（HPFL）加固混凝土结构方法对房屋进行加固改造施工，房屋6层框架结构，主要加固材料：1)、钢筋采用HPB235,HRB335级钢筋，水泥：P.O42.5级，2)、高性能复合砂浆为M35。　　图纸包括：1~6层柱加固平面图，2~6层梁加固平面图，加固梁大样图，柱子加固端部节点大样图，共计14张图。五层柱加固平面图四层梁加固

立即下载

江苏办公楼顶加一层加固结构图立即下载

等级：文件 4MB 格式 dwg

关键词：结构培训讲义加固角钢穿越楼面平面布置图框架梁加固平面布置图

内容简介本工程在原有的老办公楼顶上在增加一层做办公用房使用，加固后使用年限增加40年，抗震设防烈度为7度，场地为Ⅳ类。　　包括：加固设计说明，一层框架柱柱底加固平面布置图，一层框架柱柱顶加固平面布置图，一层框架梁加固平面布置图，一层框架柱柱顶加固角钢穿越楼面平面布置图，新增楼梯间未拆除楼板板底加固平面图，新加二层柱配筋平面布置图，新加二层梁配筋平面布置图，新加二层板配筋平面布置图共计11张图。新加二层梁配筋平面布置图一层框架柱柱底加固平面布置图新增楼梯结构平面布置图

立即下载

某变电站配电房加固结构图立即下载

等级：文件 171KB 格式 dwg

内容简介某变电站配电房加固结构图　　本次设计为：某变电站配电房加固结构图　　因二楼荷载增加，需对部分板、梁进行加固处理。　　碳纤维采用300g碳纤维。　　图纸包括：　　加固设计说明、加固部位图、板面加固图、板底加固图、JGL-1加固详图、加固详图共4张图纸。　　 2 3

立即下载

某电厂主厂房加固结构图立即下载

等级：文件 439KB 格式 dwg

内容简介某电厂主厂房加固结构图　　本次设计为：某电厂主厂房加固结构图　　图纸包括：　　主厂房加固平面图、柱加固节点详图、梁柱加固构建一览表共13张图纸。　　 2 3 4

立即下载

某糖厂扩建部分钢加固结构图立即下载

等级：文件 121KB 格式 dwg

内容简介某糖厂扩建部分钢加固结构图　　图纸包括：扩建部分平面图、扩建部分钢加固平面、框架梁KL1加固图、次梁L1加固图、节点详图。　　 2 3

立即下载

某商场加固结构图立即下载

等级：文件 216KB 格式 dwg

内容简介某商场加固结构图　　本次设计为：某商场加固结构图　　应业主要求从一层到地下一层增设四部自动扶梯。　　图纸包括：　　结构说明、地下一层原有局部平面、地下一层开洞平面、新增梁柱及机坑底板平面、一层原有局部平面、一层新增梁平面、一层切割梁板留洞平面共4张图纸。　　 2 3 4

立即下载

深圳某石场桥加固维修结构图立即下载

等级：文件 603KB 格式 dwg

图纸深度：施工图图纸张数：20张设计时间：2009内容简介深圳某石场桥加固维修结构图　　本次设计为：深圳某石场桥加固维修结构图　　石场桥上部均结构为混凝土空心板梁,中板底宽124cm，边板底宽124.5cm，空心板高65cm。　　下部结构及基础　　图纸包括：　　施工图设计说明、主要工程数量表、桥型布置图、桥台一般构造图、台帽钢筋构造图、台身钢筋构造图、桥台桩基钢筋构造图、超声波检测管构造图、耳背墙钢筋构造图、13米空心板一般构造图、空心板中板钢筋构造图、空心板边板钢筋构造图、空心板铰缝钢筋构造图、空心板锚栓构造图、支座布置及构造图、承台钢筋构造图、桥面铺装钢筋构造图、护栏

立即下载

深圳某村路口桥加固维修结构图立即下载

等级：文件 145KB 格式 dwg

图纸深度：施工图图纸张数：6张设计时间：2009内容简介深圳某村路口桥加固维修结构图　　本次设计为：深圳某村路口桥加固维修结构图　　该桥位于某村路口。桥梁下跨污水河并与之正交，桥梁长16.0米，宽5.6米，桥下净空2米，两侧设置钢管护栏，护栏高度为该桥的上部结构为单跨简去梁。，净跨9.9米，由3片现浇的整体式T梁构成，共设置3道横隔板，桥梁利用排水渠两岸片石河堤作为桥台，梁体直接搭建在河堤上，没有设置支座，该桥目前限载15t。　　主要病害：　　（1）桥面混凝土铺装层表面剥落不平整，0#台桥头接缝位置铺装层碎边，两侧护栏底部混凝土均发生开裂。　　（2）1#梁底面和外侧翼板出

立即下载

深圳某农耕桥加固维修结构图立即下载

等级：文件 842KB 格式 dwg

图纸深度：施工图图纸张数：6张设计时间：2009内容简介深圳某农耕桥加固维修结构图　　本次设计为：深圳某农耕桥加固维修结构图　　桥梁在小河两岸搭建片石河堤作为桥台，直接满堂浇筑台帽及钢筋混凝土板梁。桥梁没有设置护栏，桥头未设置专用伸缩缝。桥底河床曾硬化，在桥的翼墙之上下游两侧未砌筑片石河堤。全桥长9.6米，净跨8米，梁体与坡头吓河斜交，桥台长7.54米，桥面净宽7.08米。桥梁底板离水面2.0米，桥下河水深2米。目前桥梁主要供村民到基本农田作业和运土车通行。该桥未设置限载牌。　　主要病害：桥面铺装层堆积沙石，桥梁两边未设置栏杆。　　图纸包括：　　目录及施工图设计说明书、工

立即下载

深圳某小学桥加固维修结构图立即下载

等级：文件 216KB 格式 dwg

图纸深度：施工图图纸张数：5张设计时间：2009内容简介深圳某小学桥加固维修结构图　　本次设计为：深圳某小学桥加固维修结构图　　该桥位于小学门口，横跨村里的小河。桥梁利用排水渠两岸片石河堤作为桥台，直接满堂浇注台帽及钢筋混凝土板梁。桥梁与排水渠正交，桥梁长5.2米，宽28.5米，桥下净空米，桥梁两侧钢管护栏，高度为117cm。桥梁上部结构为7片简支肋板梁，净跨3.5米，下游侧为简支板梁，梁体均直接搭建在河堤上，没有设置支座，桥头位置没有设置专用伸缩缝，桥梁目前没有设置限载牌。　　主要病害：　　桥面铺装局部破损，桥台桥头位置破损下沉，有轻微跳车；　　梁体底面露筋并受水侵蚀，

立即下载

深圳某百货桥加固维修结构图立即下载

等级：文件 787KB 格式 dwg

图纸深度：施工图图纸张数：8张设计时间：2009内容简介本次设计为：深圳某百货桥加固维修结构图　　该桥是位于某百货门口的一座小桥，横跨村里的小河，桥梁利用排水渠两岸片石河堤作为桥台，直接满堂浇筑台帽及钢筋混凝土板梁。桥梁与排水渠正交，桥梁长8米，宽8米，桥下净空2米，桥梁下游侧设置砖石护墙，高度为65cm。桥梁上部结构为钢筋混凝土板梁，净跨5.15米，板梁直接搭在河堤上，没有设置支座，桥头位置没有设置专用伸缩缝。该桥目前限载10t。　　主要病害：　　（1）砖石护墙多处破损，而且高度不够。　　（2）梁体底面漏筋并受水侵蚀，跟06年检测比较钢筋锈蚀程度加重。　　图纸包括：　

立即下载

深圳某铁桥加固维修结构图立即下载

等级：文件 268KB 格式 dwg

内容简介深圳某铁桥加固维修结构图　　本次设计为：深圳某铁桥加固维修结构图　　该桥是位于某村的一座钢结构小桥，横跨村里的小河，桥梁利用排水渠两岸片石河堤作为桥台，钢结构梁直接搭在河堤上。桥梁与排水渠正交，桥梁长18.5米，宽3.25米，桥下净空3.1米，桥梁两侧设置钢管标杆，高度为1米。桥梁上部结构为两跨连续钢结构梁，桥跨组合为7.2米+7.2米，中间墩厚度为1.1米，钢结构梁直接搭在河堤上，没有设置支座，桥头位置没有设置专用伸缩缝。　　主要病害：中间桥墩基础受流水冲刷任用，已经存在局部脱空现象　　图纸包括：　　目录及施工图设计说明书、桥型布置图、桥墩加固图共3张图纸。　

立即下载

深圳某老村桥加固维修结构图立即下载

等级：文件 136KB 格式 dwg

内容简介深圳某老村桥加固维修结构图　　本次设计为：深圳某老村桥加固维修结构图　　该桥位于村口，横跨茜坑小河。桥梁利用小河两岸片石河堤作为桥台，直接满堂浇筑台帽及钢筋混凝土板梁。现在该桥又随着桥两头的道路被填高了许多，两边有人行道，以前的栏杆在桥梁被填高后起不到拦护作用,两头未设置专业伸缩缝。　　桥梁单跨过村小河，全长7.2m，净跨6m，梁体与茜坑村小桥斜交10度。桥台长14.5m，桥面净宽10.9m，两边人行道各宽1.8m。桥底板离水面3.1m，该桥目前限载15t。　　主要病害：上游侧人行道局部破损，护栏高度不够。　　图纸包括：　　目录及施工图设计说明书、工程数量表

立即下载

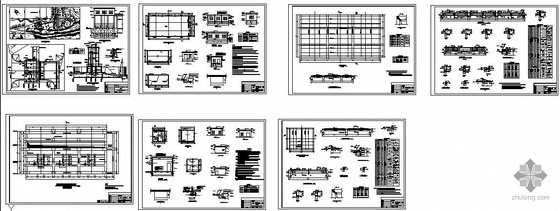

某水库除险加固工程结构图立即下载

等级：文件 2MB 格式 dwg

内容简介某水库除险加固工程结构图　　本次设计为：某水库除险加固工程结构图　　图纸包括：　　启闭机室建筑结构布置图、启闭机室框架结构配筋图、闸室上、下游护坦结构配筋图、配电房建筑及结构布置图、检修平台梁板布置及结构配筋图、启闭机室启闭平台板结构配筋图、启闭机室启闭平台梁板布置图、启闭平台梁结构配筋图、闸室底板及闸墩结构配筋图、启闭机室启闭平台梁板布置图、平面布置及纵横剖面图。　　 2 3 4

立即下载

某工程增层加固改造结构图立即下载

等级：文件 140KB 格式 dwg

建筑功能：住宅,办公,商业高度类别：多层建筑地上层数：4层图纸深度：施工图民用建筑设计使用年限：50年结构形式：钢筋混凝土结构基础形式：独立基础图纸张数：3张设计时间：2011内容简介结构说明及植筋施工要求、基础平面布置图、柱子平面布置图、梁配筋图、屋面梁配筋图、板配筋图、屋面板配筋图共3张图纸。

立即下载
