[分享]排水槽图集资料下载

发表于2019-01-11

标签：排水槽图集资料排水槽图集讨论排水槽图集视频

排水槽图集专题为您提供排水槽图集的相关资料与视频课程，您可以下载排水槽图集资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社结构设计热点推荐。

[广西]机组排水槽土方工程安全专项施工方案立即下载

等级：文件 437KB 格式 doc

排水槽图集资料下载-[广西]机组排水槽土方工程安全专项施工方案

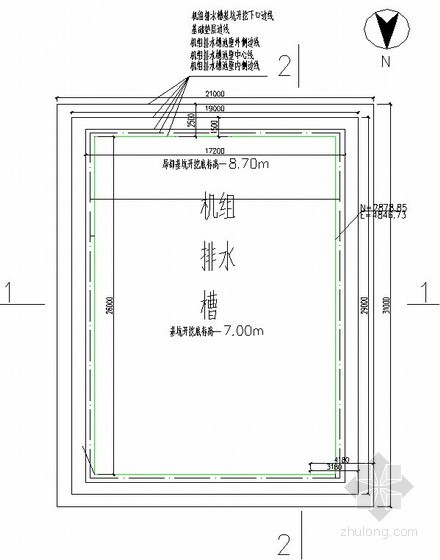

资料目录一、编制依据及现行规范二、工程概况三、施工计划及资源配置四、施工技术措施五、质量保证体系及管理措施六、强制性条文执行计划七、安全保证措施八、应急预案内容简介本资料主要介绍了机组排水槽土方工程中安全专项的施工方案，本次方案先采用局部土方卸载至-3.0m，再采用12米4#拉森lV型钢板桩对排水槽基坑周边进行围护。本施工方案包括机组排水槽土方开挖、基坑降水、钢板桩支护、粘土或中粗砂回填等内容。　　共25页，编制于2015年。基坑剖面图

2016年设计城市快速路主线下穿桥带排水箱梁U型槽隧道图纸110页（PDF格式图纸）立即下载

等级：文件 12MB 格式 zip

关键词：城市快速路工程 U型槽隧道设计排水箱涵设计单孔三车道隧道设计

排水槽图集资料下载-2016年设计城市快速路主线下穿桥带排水箱梁U型槽隧道图纸110页（PDF格式图纸）

设计依据：《城市地下道路工程设计规范》（CJJ221-2015）；《公路工程技术标准》（JTG B01—2014）；《城市道路工程设计规范》（CJJ 37-2012）道路类别：城市快速路；设计荷载：汽车：城-A 级；人群荷载3.5kN/m2；隧道设计行车速度：80km/h。隧道总长度为635m，其中其中暗埋段长110m，U 型槽段长280m，挡墙段长245m。下穿隧道纵坡设计由小里程到大里程分别为-3.89%的下坡、1.05%的上坡，均满足隧道纵坡设计要求。在桩号2+45、3+25、4+27、5+05 及5+83 隧道结构底部设置五道过路排水箱涵收集隧道内雨水。隧道横断面按分离式双

给排水工程标准图集（39张大图）立即下载

等级：文件 921KB 格式 dwg

关键词：排水检查井盖配筋图集给排水节点详图消防给水系统

排水槽图集资料下载-给排水工程标准图集（39张大图）

资料目录交汇井盖板、梁预制布置图1侧交汇井盖板现浇1侧交汇井盖板现浇2侧交汇井-污1侧交汇井-污2侧交汇井-雨1侧交汇井-雨2侧交汇井预制盖板钢筋表交汇井预制盖板配筋图交汇井预制梁配筋图脚窝位置图井盖板Φ1500 井盖板Φ2000 井盖板φ2500 矩形直线检查井盖板配筋图矩形直线污水检查井矩形直线雨水检查井竖槽式跌水井400砖砌竖槽式跌水井400砖砌盖板雨水连接

2016年红线宽60米城市快速路图纸全套816张（天桥通道桥U槽隧道，排水照明绿化交通电力）立即下载

等级：文件 357MB 格式 zip

关键词：城市快速路工程 U槽隧道设计排水箱涵设计人行天桥设计

排水槽图集资料下载-2016年红线宽60米城市快速路图纸全套816张（天桥通道桥U槽隧道，排水照明绿化交通电力）

公路等级：一级
车道数：六车道
设计时速：80
干线：是

1道路工程158张CAD 2交通安全及智能监控82张CAD 3排水工程（泵站变电所137、管线综合、顶管排水雨污水105） 4电力排管66张 5桥梁工程230张（钢箱梁人行天桥、简支T梁通道桥、U槽下穿隧道） 6照明工程58张 7绿化工程46张 …… 设计依据：21)《公路路面基层施工技术细则》（JTG/T F20-2015）；11)《城市道路路基设计规范》（CJJ194--2013）；18)《公路路基设计规范》（JTG D30--2015）；《公路桥涵设计通用规范》（JTGD60-2015）；《公路工程技术标准》

贵广铁路排水沟电缆槽预制盖板作业指导书立即下载

等级：文件 3MB 格式 doc

排水槽图集资料下载-贵广铁路排水沟电缆槽预制盖板作业指导书

资料目录 1 适用范围 2 作业准备 2.1 设计文件核对 2.2 施工机械准备 2.3 作业人员 3 技术要求 4 主要施工程序与工艺流程 4.1主要施工程序 4.2主要施工工艺流程 5 水沟电缆槽预制盖板施工要求 5.1施工准备 5.1.1施工人员培训 5.1.2设备、材料准备 5.1.3工艺准备 5.2施工工艺要求 5.2.1钢筋加工 5.2.2精确合模 5.2.3钢筋骨架入模 5.2.4砼灌注、振捣 5.2.5混凝土抹面 5.2.6蒸汽养护 5.2.7成品脱模 5.2.8清模 5.2.9喷隔离剂 5.2.10湿润养生 5.2.11盖板验收 6劳动组织 6.1劳动力组织方式 6

贵广铁路隧道排水沟、电缆槽施工作业立即下载

等级：文件 33KB 格式 doc

排水槽图集资料下载-贵广铁路隧道排水沟、电缆槽施工作业

资料目录 1适用范围 2 作业准备 2.1 内业技术准备 2.2 外业技术准备 3技术要求 4 施工程序及工艺流程 4.1施工程序 4.1.1电缆槽施工工序 4.1.2排水沟施工工序 4.2工艺流程 5 施工要求 5.1施工准备 5.1.1测量放线 5.1.2凿毛 5.1.3基底清理、冲洗 5.1.4试验段施工 5.2 施工工艺 5.2.1模板安装 5.2.2钢筋绑扎 5.2.3φ100PVC横向导水管、φ100塑料管进水孔 5.2.4泄水槽 5.2.5混凝土施工 5.2.6电缆槽、排水沟盖板安装 6 劳动组织 7 材料要求 8 机具设备 9 质量控制及检验 9.1质量控制 9.2

[湖南]高速公路排水通用图28张CAD（排水沟急流槽集水井）立即下载

等级：文件 3MB 格式 dwg

关键词：路桥工程图纸高速公路图纸急流槽构造图

排水槽图集资料下载-[湖南]高速公路排水通用图28张CAD（排水沟急流槽集水井）

位置：湖南编制时间：2010内容简介路面排水：正常路段一般填方段由路拱自然漫流到路肩至边坡汇于排水沟。挖方路段由路拱自然漫流至路堑边沟，经急流槽流入路堤边沟或自然沟。超高路段外侧路面水流进设在左侧路缘带内的纵向排水槽、集水井，通过横向排水管，经由急流槽流入路堤边沟。土路肩排水系统：一般挖方路段设置纵向碎砾石层及横向 Φ5PVC管；一般填方段设置纵向碎砾石层汇集排除路面及土路肩的自由水。中央分隔带排水：由纵向渗沟、防渗层、集水井、PVC－U横向排水管组成。横向排水管的设置，必须由排水纵坡标高最低点开始设置。填挖交界处由急流槽引导边沟水流进入路堤边沟或河沟等排水口。　　图纸包括：　

某市政给排水工程大样图集立即下载

等级：文件 659KB 格式 dwg

排水槽图集资料下载-某市政给排水工程大样图集

资料目录无目录内容简介某市政给排水工程大样图集，主要包括流水石及分车带泄水孔、混凝土及铸铁蓖子雨水口及落水蓖子、承插管90度管基及接口、d400-800人行道设流槽、沉泥槽、圆形污水检查井、90度管基、管道抹带接口及135度管基、现浇套环接口。 2

高速公路多种排水设计图集节点详图设计立即下载

等级：文件 2MB 格式 dwg

排水槽图集资料下载-高速公路多种排水设计图集节点详图设计

内容简介高速公路全套排水图集里面包含　　1、路基路面排水工程设计图 -路面排水急流槽；　　2、路基路面排水工程设计图 -边沟急流槽；　　3、中央分隔带排水；　　4、边沟、急流槽、排水沟连接；　　5、超高路段（一）　　等25种排水设计方案。

公路路基与路面排水图集立即下载

等级：文件 1,001KB 格式 rar

关键词：路桥节点详图公路路基与路面排水图集

排水槽图集资料下载-公路路基与路面排水图集

内容简介公路路基与路面排水图集,边沟涵盖板、临时排水管设计图、边沟涵设计图、边沟急流槽设计（图1、图2）、边沟排水设计（图1、图2、图3）、超高段排水设计（图1、图2、图3、图4、图5、图6、图7）、矩形边沟设计图、路面排水工程设计图、路面排水系统布置图、主线排水工程设计图。 2

(32+32+32)m双线连续梁道砟槽、防排水及伸缩缝连接节点详图设计立即下载

等级：文件 169KB 格式 dwg

排水槽图集资料下载-(32+32+32)m双线连续梁道砟槽、防排水及伸缩缝连接节点详图设计

内容简介 3 设计原则及技术参数　　3.1 设计速度：160km/h，客货共线。　　3.2 线路情况：　　双线，直线，线间距5m。　　3.3 地震参数：　　地震动峰值加速度≤0.10g，地震动反应谱特征周期0.35s。　　3.4 结构型式　　3.4.1 桥面横向布置：(0.2m挡块宽+1.6m人行道宽+0.2m挡碴墙宽+9.5m道碴宽+0.2m挡碴墙宽+1.6m人行道宽+0.2m挡块宽)，梁顶面总宽13.5m。　　3.4.2（32+32+32）m连续梁梁全长32.55+32+32.55＝97.1m，边支座中心线至梁端0.55m；等高粱，梁高2.8m；支座横桥向中心距为

专用建筑给排水工程设计案例（游泳池设计）立即下载

等级：文件 11MB 格式 pdf

关键词：工程设计案例游泳池给排水直流式给水系统水泵安装布置

排水槽图集资料下载-专用建筑给排水工程设计案例（游泳池设计）

此贴为专用建筑给排水工程设计案例（游泳池设计），文件为PDF格式，共48页。游泳池设计游泳池设备要求　　(1)游泳池设计美观、大方，室内泳池建筑面积应宽敞，层顶高大，顶棚与墙面玻璃应大面积采光，光线良好。　　(2)池底设低压防爆水下灯，底边满铺瓷砖，四周设防溢排水槽。　　(3)分深水区和儿童嬉水区，并要在显示处标示。深水区水深不少于1.8m，儿童嬉水区深度不超过0.48m。　　(4)设有自动池水消毒循环系统如：一体化泳池设备，根据需要设计加热设备。　　(5)池边满铺不浸水绿色地毯，设躺椅、坐椅、餐桌，大型盆栽盆景点缀其间。　　(6)配备一定数量的

矿坑生态修复五星级酒店基坑支护工程排水方案立即下载

等级：文件 1MB 格式 doc

关键词：矿坑生态修复基坑支护工程基坑开挖支护

排水槽图集资料下载-矿坑生态修复五星级酒店基坑支护工程排水方案

本资料为矿坑生态修复五星级酒店基坑支护工程排水方案，共6页，格式为word。工程概况：整个场地均为矿渣堆积形成，沿坪塘大道一侧基坑采用双排桩永久支护，其他方向坡面均采用坡面挂网喷射混凝土进行临时支护。场地内分布的地层主要有人工填土、第四系黏土、含砾粉质黏土，下伏基岩为石灰岩。基坑明排应防止地表水对基坑侧壁的产生的冲刷，应在基坑外侧采取截水、封堵、导流等措施，本基坑外侧地表水应汇入临时施工便道排水涵洞中。抽排的地下水统一汇入沉淀池，并经二级沉淀符合要求后方可排入市政管道。相关图片：五星级酒店基坑支护工

高速公路路基路面排水工程施工技术方案立即下载

等级：文件 109KB 格式 doc

关键词：高速公路工程公路路基施工路基路面排水施工技术方案

排水槽图集资料下载-高速公路路基路面排水工程施工技术方案

高速公路路基路面排水工程施工技术方案全线路基路面排水系统由边沟、排水沟、挡墙排水沟、截水沟、急流槽及桥梁涵洞等组成。在一般地表水冲蚀路基填方路段采用梯形排水沟，深0.6m，底宽1.2m，墙厚0.3 m。结构为M7.5浆砌片石，基础底部采用M10砂浆抹面，抹面厚度2～3厘米。沟底纵坡一般不小于0.3%。 ······ 一、工程概况二、施工进度及组织机构三、施工方案四、质量保证体系五、安全、环保措施 ······ 共13页质量保证体系框图

降水、排水及护坡方案Word版（共14页）立即下载

等级：文件 818KB 格式 doc

排水槽图集资料下载-降水、排水及护坡方案Word版（共14页）

地基处理施工方法：强夯法
地基处理施工详图、示意图：5张以下
编制时间：2018

降水、排水及护坡方案建场地位于华北平原北部，属滨海冲积平原，地貌单一。基础挖槽时应做好降水工作，将水位降至槽底以下500mm处。地下水将影响地下部分的开挖及施工，因此应采取降水、排水措施降低地下水位，以保证结构干槽作业。勘探期间测得场地地下水位如下：初见水位埋深1.00~3.60m，标高-3.00~0.15m；稳定水位埋深0.60~2.70m，标高-2.49~0.77m。 …… 1 编制依据 2 工程概况 3 降水、排水及护坡设计 4 护坡方案 5 明沟、集水井排水 6 成井工艺及技术要求

铁路项目隧道工程隧道防排水施工技术交底立即下载

等级：文件 323KB 格式 doc

关键词：铁路项目隧道工程隧道防排水施工防排水施工技术交底

排水槽图集资料下载-铁路项目隧道工程隧道防排水施工技术交底

本资料为铁路项目隧道工程隧道防排水施工技术交底，共19页，格式为word。工程概况：本技术交底适新建铁路9标二分部隧道二次衬砌防排水作业，包括防水板、纵环向排水盲管、背贴止水带和中埋止水条、纵向钢板止水带的安装作业等。低洞口端隧路相连排水：洞外距洞口3m处中心路基设汇水池一处，以汇集洞内中心水沟流水并通过横向排水管引排至侧沟汇水池。中心汇水池采用1mx1m方形井，两侧对称各设置2根预制钢筋混凝土Ⅲ级管作为横向排水管（管经φ300），横向排水管设置坡度为1%。洞身衬砌排水：隧道排水采用双侧沟加中心沟的方式。衬砌背

建筑电气给排水工程施工监理实施细则立即下载

等级：文件 2MB 格式 doc

关键词：监理实施细则监理质量控制

排水槽图集资料下载-建筑电气给排水工程施工监理实施细则

【简介】本资料为建筑电气给排水工程施工监理实施细则，Word格式，共30页。目录 1、编制依据 2 工程概况 3. 主要施工方法和技术措施 4、保证施工安全生产的技术措施监理实施细则管道安装桥架、线槽敷设焊接钢管跨接地线规格

宿马现代产业园泗州路道排工程排水工程施工方案立即下载

等级：文件 62KB 格式 pdf

排水槽图集资料下载-宿马现代产业园泗州路道排工程排水工程施工方案

泗州路排水工程专项施工方案一、编制依据 1．泗州路道排工程设计图纸、工程量清单等。 2．中华人民共和国国家标准，部颁各种技术规范、规程。 3．《城镇道路施工与质量验收规范》CJJ1-2008 4．《埋地塑料排水管道工程技术规范》CJJ 143-2010 5．《给排水管道施工及验收规范》（ GB50268-2008） 6．《给水排水构造物施工及验收规范》（ GBJ141-90） 7 ．《中国建筑标准设计研究院排水检查井标准设计图集》06MS201/01(03)S201 8、《国家建筑标准设计图集》02S

路基路面排水设计图（19张CAD图纸）立即下载

等级：文件 2MB 格式 dwg

关键词：路基路面排水设计踏步式急流槽多级边坡挖方沥青混凝土路面

排水槽图集资料下载-路基路面排水设计图（19张CAD图纸）

路基、路面排水设计图（一）路基、路面排水设计图（二）进水部分大样图急流槽设计图路堤踏步式急流槽

[秦皇岛]京哈高速工程浆砌边沟、排水沟施工方案立即下载

等级：文件 597KB 格式 pdf

关键词：基坑开挖施工墙体选材及砌筑给排水工程施工组织方案

排水槽图集资料下载-[秦皇岛]京哈高速工程浆砌边沟、排水沟施工方案

此贴为秦皇岛京哈高速工程秦皇岛段浆砌边沟、排水沟施工方案，文件为PDF格式，共12页。浆砌边沟施工工程概况本标段根据不同情况，对于路基路面排水，主要有以下几种形式：（1）挖方路段设臵 100cm*100cm浆砌梯形边沟，沟深采用 40cm厚 M7.5浆砌片石砌筑。（2）填方路段在护坡道外侧设臵 100cm*100cm梯形边沟，内侧沟壁坡率 1:1.5 ，外侧沟壁坡率 1:1 。部分路段自然地表纵坡大于 5%时，采用浆砌片石进行加固。（3）边沟出口与
