[分享]居住给水管线平面图资料下载

发表于2023-09-15

标签：居住给水管线平面图资料居住给水管线平面图讨论居住给水管线平面图视频

居住给水管线平面图专题为您提供居住给水管线平面图的相关资料与视频课程，您可以下载居住给水管线平面图资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社给排水热点推荐。

建筑给排水工程平面图识图要领立即试听

学员数 6718 好评率 99.00%

关键词：给排水平面图识图给排水平面图绘制给排水工程图

立即试听

市政给排水设计入门立即试听

学员数 1616 好评率 98.00%

关键词：给水排水工程市政给排水工程施工

立即试听

某市政给水管线平面图立即下载

等级：文件 677.68KB 格式 dwg

关键词：市政给排水施工图给水管道平面图

设计说明：无功能：交通道路设计内容：给水系统设计阶段：施工图设计图纸张数：10张以下管道方式：暗沟内容简介市政给水管线设计，长1000多米，管材为球墨铸铁及砼管.共6张图。

立即下载

某县城给水管道总平面图立即下载

等级：文件 92.52KB 格式 dwg

关键词：市政给排水施工图给水管道总平面图

设计说明：无功能：交通道路设计内容：给水系统设计阶段：施工图设计图纸张数：10张以下资料目录无目录内容简介某县城给水管道总平面图一张，有图例。

立即下载

瀑布平面图及给水管系统图立即下载

等级：文件 92.00KB 格式 rar

关键词：建筑给排水施工图泳池洗浴水景瀑布平面图及给水管系统图

内容简介瀑布平面图及给水管系统图包括给排水平面图,给水系统图 4

立即下载

某给水管线工程合同立即下载

等级：文件 23.00KB 格式 doc

内容简介发包人（全称）：×××××××××× 承包人（全称）：××××××××××× 依照《中华人民共和国合同法》、《中华人民共和国建筑法》及其他有关法律、行政法规,遵循平等、自愿、公平和诚实信用的原则,双方就本建设工程施工事项协商一致,订立本合同。一、工程概况工程名称： ×××××××给水管线工程三标段工程地点：××××× 工程内容：施工图范围内工程施工工程立项批准文号：×××××× 资金来源：项目业主按照国家有关规定自行筹集二、工程承包范围承包范围：中标人所投范围内容的工程施工、竣工交付及质量保修三、合同工期开工

立即下载

珠海兰埔花园小区给水管网平面图立即下载

等级：文件 347.84KB 格式 dwg

关键词：珠海兰埔花园小区给水管网平面图住宅给水工程室外给水设计生活给水系统

建筑功能：住宅
高度类别：多层建筑
地上层数：11层
图纸深度：施工图
生活供水设计：生活给水系统
消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统

本方案为珠海兰埔花园小区给水管网平面图一、说明 1.设计依据:小区总平面图、室外给水设计规范等。 2.小区生活给水系统只设常压系统供一~六层的生活给水,常压系统压由市政给水管网提供;七~十一层生活给水,由各单体的生活给水泵提供。 3.小区室外消火栓用水、多层建筑室内消火栓用水由常压生活给水管提供,高层建筑室内消火栓用水及各单体的自动喷水灭火用水由各单体的消防水泵提供。 4.小区室外消火栓给水设计流量:15L/S，小区室内消火栓给水设计流量:15L/S 5.给水管采用球墨给水铸铁管,橡胶圈承插接口; 6.生活给水

立即下载

某学校给水管线施工图立即下载

等级：文件 1.39MB 格式 rar

关键词：建筑给排水施工图某学校给水管线施工图

内容简介本工程给水管道敷设采用直埋形式，给水管道采用高密度聚乙烯(HDPE)管，热熔连接。聚乙烯管等级采用PE100。当局部交叉点给水管必须下弯时，必须采用90弯头；给水管敷设在排水管(污水管,雨水管)以下或不满足间距要求时，应加设防护钢套管，套管长度为交叉点两侧各3米，套管两端应采用防水材料封闭。图纸内容包括：1.设计说明 2.给排水管道综合图 3.室外给水管道平面图 4.给水管道原理图及节点详图 5.给水管道纵断面图（13张）

立即下载

某生活小区给水管网平面调整图立即下载

等级：文件 276.00KB 格式 rar

关键词：市政给排水施工图某生活小区给水管网平面调整图

设计说明：无功能：住宅区设计内容：其他系统设计阶段：施工图设计图纸张数：10张以下资料目录目录说明图例材料表小区排水管网平面图内容简介 1.设计依据：小区总平面图、室外给水设计规范等。 2.小区生活给水系统只设常压系统供一~六层的生活给水，常压系统压由市政给水管网提供；七~十一层生活给水，由各单体的生活给水泵提供。 3.小区室外消火栓用水、多层建筑室内消火栓用水由常压生活给水管提供，高层建筑室内消火栓用水及各单体的自动喷水灭火用水由各单体的消防水泵提供。 4.小区室外消火栓给水设计流量：15L/S小区室内消火栓给水设计流量：15L/S 5.

立即下载

某小区排水管线总平面图立即下载

等级：文件 181.00KB 格式 dwg

设计说明：无功能：其他设计阶段：施工图设计图纸张数：10张以下设计时间：2007年内容简介本设计范围只为居住区内的室外生活污水排水系统设计居住小区内的雨水排水设计。DN300mm的室外排水管为大口径U-PVC缠绕管，采用环氧树脂包敷方法连接。管道应敷设在原状土地基或经开槽后处理回填密实的地层上。对一般的土质地段，管道基础采用垫层基础，基底只需铺一层砂垫层其厚度为0.1m，污水排水管由各单体起点至排水干管处的管径均为DN250。雨水口为边沟式单篦雨水口。

立即下载

外网给水管线施工方案立即下载

等级：文件 208.76KB 格式 pdf

1、适用范围本方案用于指导。。。。。。。。。。。。。。。。。。。。。室外工程给水管道施工。 2、工程概况本项目消防水用水从接自厂区现有消防给水管网，室外消火栓给水管网上设室外消火栓及阀门井，室外消火栓给水管网为环状管网，消防给水管试验压力为工作压力1.5 倍，且不应小于0.8MPa。厂区消防系统现状：采用淡水保压、试压和海水消防；高压消防水系统用于向厂区工艺装置及辅助生产装置提供消防水，消防水采用海水，非火灾时消防系统保压采用淡水，保压用淡水由生产给水系统供水。消防水系统由海水消防水泵站、淡水保压系统和消防水管网组成。海水消防泵三台，二

立即下载

给水排水电力通讯管线综合平面图立即下载

等级：文件 523.00KB 格式 rar

关键词：市政给排水施工图给水排水电力通讯管线综合平面图

设计说明：无功能：其他设计阶段：施工图设计图纸张数：10张以下内容简介本图纸是给水排水电力通讯管线综合平面图。包括：平面图、技术经济指标系列一览表。

立即下载

上海某给水管网给水管桥设计图立即下载

等级：文件 2.48MB 格式 dwg

关键词：市政给排水施工图给水管桥设计

设计说明：无功能：交通道路设计内容：给水系统设计阶段：施工图设计图纸张数：10-20张设计时间：2003年内容简介上海某给水管网给水管桥设计图，

立即下载

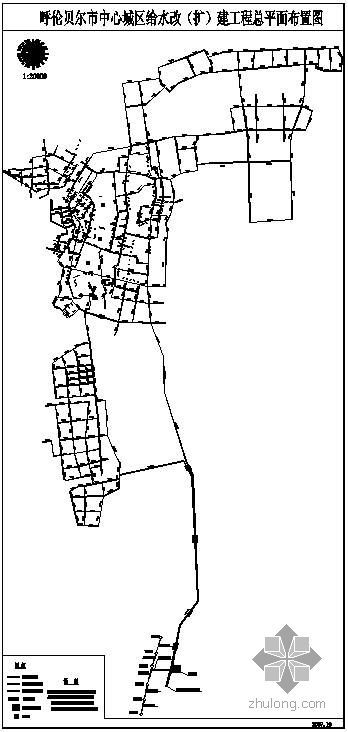

呼伦贝尔市城区给水管道改造平面图纸立即下载

等级：文件 138.00KB 格式 dwg

关键词：市政给排水施工图给水管道总平面图

设计说明：无功能：交通道路设计内容：污水排水系统,废水排水系统,雨水排水系统设计阶段：施工图设计图纸张数：10张以下内容简介呼伦贝尔市城区给水管道改造平面图纸

立即下载

某小区管线综合平面图立即下载

等级：文件 1.34MB 格式 dwg

设计说明：无功能：住宅区设计阶段：施工图设计图纸张数：10张以下内容简介首钢某生活保障区工程管线综合平面图（竣工图）。

立即下载

某厂道路与管线平面图立即下载

等级：文件 1.08MB 格式 dwg

设计说明：无功能：交通道路设计阶段：施工图设计图纸张数：10张以下内容简介本工程为室外消防管道设计。室外给水管道DN75mm,采用球墨铸铁给水管，管内壁衬水泥沙浆，承口橡胶密封圈接口。球墨铸铁给水管在无防腐处理或防腐破坏时，则外壁刷冷底子油一道，石油沥青二道。雨水口设于有道牙的路面时采用边沟式雨水口，而设于无道牙的路面时采用平箅式雨水口。雨水管d400mm采用承插式钢筋混凝土管，橡胶圈接口。

立即下载

给水管件结合图详图立即下载

等级：文件 143.00KB 格式 dwg
