[分享]五层楼水池供水设计图资料下载

发表于2020-02-03

标签：五层楼水池供水设计图资料五层楼水池供水设计图讨论五层楼水池供水设计图视频

五层楼水池供水设计图专题为您提供五层楼水池供水设计图的相关资料与视频课程，您可以下载五层楼水池供水设计图资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社给排水热点推荐。

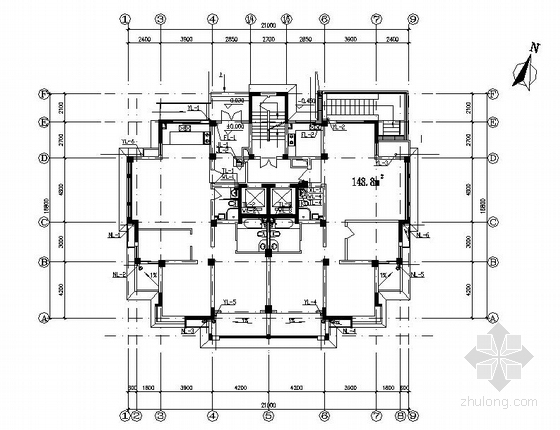

某十五层住宅楼给排水设计图立即下载

等级：文件 2MB 格式 rar

五层楼水池供水设计图资料下载-某十五层住宅楼给排水设计图

设计说明：有建筑功能：住宅,商业地上层数：25层地下层数：1层图纸深度：施工图图纸张数：21张设计时间：2006以前地下室用途：车库生活供水设计：生活给水系统排水设计：雨水系统消防设计：室内消火栓系统,喷淋系统供水设备：高位水箱,水泵站,水池排水体制：污废合流火灾危险等级：中危险级Ⅰ级消火栓用水量室外(L/S)：15消火栓用水量室内(L/S)：10大样节点：水箱,水泵,泵房,厨房,卫生间内容简介本图纸是某十五层住宅楼给排水设计图。图纸内容包括：1.地下一层给排水平面图 2.地下一层自动喷淋平面图 3.各层给排水平面图 4.排水管道系统图 5.水箱间管道详图6.卫生间管道详图 7.屋

[南方]19层高层综合楼整套平面给水排水设计图（带六级人防）立即下载

等级：文件 7MB 格式 dwg

五层楼水池供水设计图资料下载-[南方]19层高层综合楼整套平面给水排水设计图（带六级人防）

一、给水系统以城市自来水作为本工程的水源,两路进水。设计最高日用水量为 570m/天，最大时用水量为51m/天. 生活给水系统与消防给水系统完全独立，分开设置，生活水池容积为130m/天. 大厦分为三个供水区，1区为地下二层至四2至3区均为变频给水设备供水。层；由市政水压直接供水；2区为五层至十二层；3区为十三至十九层；二、排水系统本工程生活污水用化粪池处理后与其它废水一起经室外污水管排至市政污水管网,住宅卫生间排水采用双立管排水,设专用通气立管, 裙房卫生间排水采用单立管排水,设伸顶通气帽。空调冷凝水经收集后统一排至室外雨水井,然后同雨水一起排至市政

某十五层普通住宅给排水设计图立即下载

等级：文件 435KB 格式 dwg

五层楼水池供水设计图资料下载-某十五层普通住宅给排水设计图

设计说明：有建筑功能：住宅高度类别：高层建筑地上层数：15层图纸张数：15张设计时间：2006以前生活供水设计：生活给水系统排水设计：雨水系统供水设备：高位水箱供水方式：市政供水,变频供水,分区供水供水分区：两区大样节点：卫生间,集水坑内容简介一：工程概况：　　1：本建筑共15层，　　2：本建筑总高42.00米，属于二类高层普通住宅。　　本设计为内容包括给水系统、排水系统、消火栓系统. 　　给水系统：　　1：生活给水系统分低区和高区，1至6层为低区，采用市政给水供水，(市政水压按0.25Mpa设计）7层及以上为高区.高区由变频设备供水，采用下行上给式，　　2:地下生活水池

某十九层综合楼及人防地下室战时给排水设计图立即下载

等级：文件 5MB 格式 dwg

五层楼水池供水设计图资料下载-某十九层综合楼及人防地下室战时给排水设计图

建筑功能：综合楼地上层数：19层地下层数：2层供水方式：市政供水,变频供水设备供水分区：三区污废水排水体制：分流设计内容：给排水,消火栓,自动喷水,灭火器设置场所火灾危险等级：中危险级Ⅱ级地下室用途：人防,车库内容简介工程概况：　　1、给水：以城市自来水作为本工程的水源,两路进水。设计最高日用水量为 570m3/天，最大时用水量为51m3/天.生活给水系统与消防给水系统完全独立，分开设置，生活水池容积为130m3/天.大厦分为三个供水区，1区为地下二层至四层；由市政水压直接供水；2区为五层至十二层；3区为十三至十九层；2至3区均为变频给水设备供水。　　2、排水：本工程生活污水用

五层商业办公楼给排水施工图纸立即下载

等级：文件 2MB 格式 dwg

关键词：建筑给排水施工图商业办公楼给排水

五层楼水池供水设计图资料下载-五层商业办公楼给排水施工图纸

设计说明：有建筑功能：办公,商业高度类别：多层建筑结构形式：钢筋混凝土结构建筑面积：20000㎡地上层数：5层图纸深度：施工图图纸张数：27张设计时间：2013年生活供水设计：生活给水系统排水设计：污水系统,雨水系统消防设计：室内消火栓系统,喷淋系统,灭火器配置系统供水设备：高位水箱,水泵站,稳压泵,水池供水方式：市政供水,高位水箱供水排水体制：污废合流,雨污分流排水技术：重力排水雨水重现期：5年火灾危险等级：中危险级Ⅰ级消火栓用水量室外(L/S)：30消火栓用水量室内(L/S)：20大样节点：卫生间资料目录图纸目录主要设备材料表给排水设计说明商业10#一层给排水平面图商业

某十五层民用住宅楼的建筑给排水毕业设计立即下载

等级：文件 325KB 格式 doc

内容简介本设计是某十五层民用住宅楼的建筑给排水设计，主要包括给水系统、排水系统消防系统、热水系统和屋面雨水系统五个部分。给水系统采用分区供水，一到六层为低区，由市政管网直接供水。七层到十五层为高区，采用上行下给的供水方式，由地下车库的供水泵供水到屋顶的高位水箱，再由高位水箱向高区管网供水；排水系统采用的是污、废合流制，底层单独排水，排水立管仅设伸顶通气管，污水再经化粪池处理后排向市政污水管网；消防系统设计成消火栓灭火系统，火灾初期10min的水由消防水箱供给，正常供水由消防水泵从贮水池内抽取。热水采用的是封闭式机械半循环系统，分区情况和冷水系统一致，冷水通过电加热器集中加热后，再由

[大连]二十五层商业综合大厦建筑给排水及消防设计立即下载

等级：文件 351KB 格式 doc

五层楼水池供水设计图资料下载-[大连]二十五层商业综合大厦建筑给排水及消防设计

包含系统：给水,热水,污水,雨水,消火栓,喷淋材料设备：PVC ,PP-R,不锈钢,钢塑复合,铸铁,钢管,洁具安装,水泵,消防设备资料目录 1 设计任务及设计资料 1.1 设计任务及要求 1.2 设计资料 1.2.1 工程名称 1.2.2 建筑设计资料 1.2.3 主要参考资料 2 设计说明 2.1 建筑概况 2.2 设计方案 2.2.1 给水系统 2.2.2 排水系统 2.2.3 消防系统 2.2.4 雨水系统 2.2.5 热水系统 2.2.6 管道及设备安装要求 2.2.7 环境保护扩初设计说明 2.3 施工总说明 2.3.1 单位与标高 2.3.2 给水方式 2.3.3 排水方

[重庆]某商业步行街四十五层双子星大厦给排水施工图（152米）立即下载

等级：文件 14MB 格式 dwg

关键词：建筑给排水施工图消防管道系统

五层楼水池供水设计图资料下载-[重庆]某商业步行街四十五层双子星大厦给排水施工图（152米）

设计说明：有建筑功能：住宅,办公高度类别：高层建筑,超高层建筑地上层数：45层地下层数：3层图纸深度：施工图图纸张数：55张设计时间：2010地下室用途：商业,车库生活供水设计：生活给水系统生产供水设计：热水系统排水设计：污水系统,废水系统,雨水系统,机房排水消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统供水设备：高位水箱,气压水罐,稳压泵供水方式：市政供水,高位水箱供水供水分区：更多排水体制：污废合流排水技术：重力排水火灾危险等级：中危险级Ⅱ级,严重危险级Ⅰ级消火栓用水量室外(L/S)：30消火栓用水量室内(L/S)：40大样节点：泵房,卫生间,集水坑,设备房布置热水供应

[上海]城投自用办公楼施工图给排水设计系统图立即下载

等级：文件 8MB 格式 zip

五层楼水池供水设计图资料下载-[上海]城投自用办公楼施工图给排水设计系统图

一、工程概况建筑面积21814平方米，建筑基底面积为3294 m2。建筑耐火等级为一级，本工程为附建式地下车库，根据上海市民防办的要求战时按甲类防空地下室设计，防护等级为核6 级常6级，二个二等人员掩蔽体,民防总建筑面积为3585.51平方米。二.设计范围: 室内外给水排水设计;凡是需要二次装修设计的部位，喷头布置需与其他设备的布置综合考虑协调凡是需要二次装修设计的卫生间仅布置给水排水立管，详图由装饰阶段设计。人防部分由人方院设计三.工程系统概况： a、水源本工程水源为城市市政给水。本建筑按有关规范规定引入二路DN200进水管，每根进水管

某23层高层办公楼给排水全套图纸立即下载

等级：文件 8MB 格式 dwg

五层楼水池供水设计图资料下载-某23层高层办公楼给排水全套图纸

一、工程概况本工程为浙江省长城建设集团股份有限公司投资建设的长城大厦工程，位于杭州市，建筑面积约3.5万平方米，高度99.2米，属一类高层建筑。二、设计范围室内给水排水及消防给水设计. 三、设计依据 1.建设单位提供的有关设计原始资料及设计要求 2.建筑专业提供的条件图. 3.国家和当地颁布的现行有关设计规范.规程和技术标准. 四、给水系统 (一)冷水系统 1.整个给水系统分为高、中一、中二、低区四部分供水，其中十七层至观光层为高区给水系统，由设于配套用房地下室设备房内的高区变频恒压给水加

19层综合住宅楼整套给排水施工图（含人防）立即下载

等级：文件 6MB 格式 zip

关键词：湿式自动喷水灭火系统室内消火栓系统防空地下室战时给排水工程水泵房大样图

五层楼水池供水设计图资料下载-19层综合住宅楼整套给排水施工图（含人防）

建筑功能：住宅,商业
高度类别：高层建筑
地上层数：十九层
地下层数：二层
图纸深度：施工图
地下室用途：人防,车库

本工程建筑地下二层，防空地下室设于地下二层,人防面积为2030㎡ , 以平战结合进行设计.平时作为地下车库,战时作为六级二等人员掩蔽所，战时分二个防护单元。地上十九层，一~三层为商业，四层以上为住宅。设计范围包括：给水、排水、室内消火栓系统、湿式自动喷水灭火系统及防空地下室战时给排水工程。地下二层人防战时给排水平面图地下一层喷淋平面图五层住宅给排水平面图生活给水原理图消火栓原理图 A、B栋排水原理图

[广州]二类高层商住楼给水排水设计cad图纸立即下载

等级：文件 2MB 格式 dwg

五层楼水池供水设计图资料下载-[广州]二类高层商住楼给水排水设计cad图纸

一.工程概述 : 本工程为村民住宅区1＃商住楼，建筑层数为十六层(地上十五层, 地下一层), 地上一层为商场, 二至十五层为住宅.十五层屋顶设有水箱间. 建筑面积约25000²m ,建筑高度49.0m. 属二类高层底商居住建筑. 二.系统设计 : 1.生活给水系统分为高.低二个供水区,低区(一~五层) .高区(六~十五层). 系统采用分户计量供水, 低区系统可由城市管网压力直接供水.高区系统由室外贮水池和水泵房加压供水. 系统所需流量及水压值分别为 : 高区生活给水系统 Qg=7.27 l/s Pg=0.65 MPa 低区生活给水系统 Qg=4

天津某局综合办公楼给排水设计（知名大学）立即下载

等级：文件 7MB 格式 pdf

关键词：给水管计算图管网水利计算生活用水量计算给水管道材料给排水毕业设计

五层楼水池供水设计图资料下载-天津某局综合办公楼给排水设计（知名大学）

摘要本设计的主要任务是天津市某局综合办公楼建筑给水排水工程设计，设计的主要内容包括：建筑给水系统、建筑排水系统、消火栓给水系统和自动喷淋系统的设计。本工程建筑面积33493m2,建筑物总高度 92.9 米,为一类综合楼. 地下一层为汽车库兼战时人防（消防水池、消防泵房、生活泵房、变配电室等设备用房设于地下一层）；一至四层为办公、餐饮；五层至二十五层为公寓式办公。其中地下一层层高为4.500m,一至四层层高为5.200m，五至十七层层高为3.500m，十八至二十四层层高为3.400m，二十五层层高为2.800m。市政给水管网供水压力不小于0.25MPa ，经技术经济比较，室内

钢铁设计院某住宅楼水暖工程施工组织设计方案立即下载

等级：文件 243KB 格式 doc

关键词：室内采暖系统施工组织管理机构施工流水段划分预埋件和预留洞

五层楼水池供水设计图资料下载-钢铁设计院某住宅楼水暖工程施工组织设计方案

一、编制依据 1.1施工合同表1.1 1.2施工图纸表1.2 1.3主要标准图集表1.3 1.4主要施工规范规程表1.4 1.5主要标准表1.5 1.6 主要法规表1.6 1.7总公司下发的施工组织设计编制办法([2002]技质字第194号)通知。 1.8 总公司综合管理体系的综合管理手册及相关的程序文件。 1.9 土建总体施工组织设计。二、工程概况&nbs

九层通信生产办公楼给排水、排烟及消防施工图立即下载

等级：文件 1MB 格式 dwg

关键词：建筑给排水施工图生活给水系统自动水喷淋系统

五层楼水池供水设计图资料下载-九层通信生产办公楼给排水、排烟及消防施工图

设计说明：有建筑功能：办公,工业建筑高度类别：高层建筑地上层数：9层图纸深度：施工图生活供水设计：生活给水系统排水设计：污水系统,雨水系统消防设计：室外消火栓系统,室内消火栓系统消火栓用水量室外(L/S)：40消火栓用水量室内(L/S)：20内容简介一、工程概况及设计范围　　　　本工程为一9层通信生产办公楼。建筑面积约9777平方米。建筑高度为36.8米。属二类高层。其中一层主要为营业厅，三～六层为机房，其它层主要为办公用房。　　　　二、系统设计　　　　(一).生活给水系统　　水源来自城市市政给水管，采用市政给水管---生活水箱---生活变频供水装置---各生活用水点

[安徽]高层住宅楼给排水及消防施工图立即下载

等级：文件 1MB 格式 dwg

关键词：建筑给排水施工图生活给水系统

五层楼水池供水设计图资料下载-[安徽]高层住宅楼给排水及消防施工图

设计说明：有建筑功能：住宅高度类别：高层建筑地上层数：18层地下层数：1层图纸深度：施工图设计时间：2011年生活供水设计：生活给水系统排水设计：污水系统,废水系统,雨水系统消防设计：室外消火栓系统,室内消火栓系统供水设备：水池供水方式：市政供水,分区供水供水分区：三区排水体制：污废合流,雨污分流火灾危险等级：中危险级Ⅰ级消火栓用水量室外(L/S)：15消火栓用水量室内(L/S)：20大样节点：水箱,水泵,卫生间,集水坑项目位置：安徽内容简介一、工程概况及设计范围　　1、本设计范围包括红线以内的给排水、消防等管道系统及小型给排水构筑物。　　2、室外总闸阀井至厂区给水管和本工程最

高层综合办公楼给排水及消防施工图立即下载

等级：文件 3MB 格式 dwg

关键词：建筑给排水施工图干粉灭火器系统

五层楼水池供水设计图资料下载-高层综合办公楼给排水及消防施工图

设计说明：有建筑功能：办公高度类别：高层建筑地上层数：21层地下层数：2层图纸深度：施工图生活供水设计：生活给水系统排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水消防设计：室外消火栓系统,室内消火栓系统,干式灭火系统,灭火器配置系统供水设备：稳压泵供水方式：市政供水,分区供水供水分区：两区火灾危险等级：中危险级Ⅰ级消火栓用水量室外(L/S)：30消火栓用水量室内(L/S)：40内容简介一、工程概况及设计范围　　本工程办公楼位于市区，是集办公、会议、实验室等功能为一体的综合性建筑。　　建筑面积为21640m2：地下二层，主要为实验室和恒温恒湿房间；地下一层主要为设备间

[四川]超高层酒店办公楼给排水及消防施工图设计立即下载

等级：文件 7MB 格式 dwg

关键词：建筑给排水施工图超高层酒店办公楼给水排水系统

五层楼水池供水设计图资料下载-[四川]超高层酒店办公楼给排水及消防施工图设计

设计说明：有图纸深度：施工图供水方式：分区供水项目位置：四川内容简介一、工程概况：　　　　本工程是一个超高层酒店办公综合楼，共27层，其中6-25层为办公，其他为酒店用。建筑高度107.80m，建筑总面积68009㎡。图纸内容包含设计施工说明，主要设备材料表及图例，各层给水平面图、各层排水平面图、给排水系统图、喷淋平面图等　　　　二、给水系统：　　1.生活给水：本工程给水竖向分为4个分区，-3层～4层为低区，由市政管道直接供水； 5层～11层为中区，由地下室中区水泵供水；13层～19层为中高区，由屋顶水箱减压供水；20层～26+1层为高区，由屋顶水箱供水。　　2.热水：

[福建]多栋高层安置楼给排水喷淋消防系统施工图（含连廊设计）立即下载

等级：文件 18MB 格式 rar

关键词：高层安置楼给排水图纸连廊消防施工图室内消火栓给水系统自动喷水灭火系统

五层楼水池供水设计图资料下载-[福建]多栋高层安置楼给排水喷淋消防系统施工图（含连廊设计）

建筑功能：住宅
高度类别：高层建筑
地上层数：28层
地下层数：2层
图纸深度：施工图
图纸张数：110张

一、工程概况及设计范围本工程为福建省莆田市某国贸城安置房，包括1#、2#、3#、4#居住建筑和2层地下室。其中，1#、2#建筑地下一层、地上17层，3#、4#地下一层、地上28层，其中一、二层为工具间，三层及三层以上为住宅。设计范围包括：地块红线以内的室内外给水、污水、雨水设计、室内消火栓给水系统、自动喷水灭火系统、灭火器配置系统等。图纸110张，编制于2014年，图纸清晰、设计说明完整，推荐参考。二、系统设计1.给水系统1）水源：市政给水，水质必须符合国家现行生活饮用水卫生标准的要求,黄海高程22.60,压力约为0.30MPa.2）用水量：生活用水定额每人

[刚果]超高层双子塔酒店办公楼附属用房给排消防施工图（含泳池）立即下载

等级：文件 72MB 格式 rar

关键词：双子塔给排水施工图超高层双子塔给排水附属用房给排水施工图泳池给排水施工图酒店办公建筑

五层楼水池供水设计图资料下载-[刚果]超高层双子塔酒店办公楼附属用房给排消防施工图（含泳池）

建筑功能：办公,商业,酒店
高度类别：超高层建筑
结构形式：钢筋混凝土结构
建筑面积：9.29公顷㎡
地上层数：30层
地下层数：1层

一、工程概况本商务中心项目位于刚果共和国首都布拉柴维尔，总用地面积9.29公顷，包含一座双子塔楼及附属用房，其中超高层为两座塔楼：办公楼及酒店客房，地下一层除办公楼设备用房外，为酒店使用。一层~四层除首层办公楼入口门厅、办公楼值班室及办公楼消防控制室单独划分出来的防火分区外，均为酒店使用。二、设计范围项目设计范围包括基地用地红线以内的系统设计：给水系统、热水系统、雨污水系统及消防系统。三、市政配套1、雨水排放：采用当地管擦很难过做法，地面径流和浅沟排放。2、热水水源：本项目采用空气源热泵机组作为生活热水水源。四
