某交流低压配电柜全套图纸
立即下载
等级：
文件 2MB
格式 dwg
图纸张数：108张强电设计：低压配电内容简介 本稿件是GGD型交流低压配电柜的全套图纸，包括部件及整体装配图，如隔离开关安装梁图、侧横梁图、前下通风板装配图等。
立即下载
合集 |配电箱系列安装施工检查中高低压讲解
查看详情
浏览数：4838
关键词： 高压配电柜的设计与施工
高压配电柜基础讲解
低压配电柜巡检接线讲解
合集 | 消防接线（消防联动/消防模块）—— 配电箱系列 当我们挥霍时间的时候，很多人确对它倍加珍惜—— 微语 高压配电柜的设计与施工 166页 配电柜高中低压配电柜讲解 174页 配电柜的安全检查 16页 配电柜的安装知识 93页 油井配电柜采油电工必看 55页 配电柜配线技巧经典作品 12页 高压配电柜基础讲解 低压配电柜巡检接线讲解 低压配电柜培训讲义 46页 低压配电柜安装步骤 44页 低压配电柜基础介绍 低压配电柜基础讲义 62
查看详情
配电箱如何一次预埋成型？
查看详情
浏览数：83
关键词： 配电箱一次预埋成型
配电箱加固支撑装置
主体预留预埋
随着建筑行业铝合金模板使用的推广使用，主体结构免抹灰情况的增多，对主体混凝土成型外观质量要求越来越高，电气专业户内配电箱预埋按照传统预留洞口的做法已无法满足要求。本示例工程采用配电箱加固支撑装置，配电箱直接随主体结构同步预埋，取得了预期效果。本工艺适用于各种模板体系的电气箱壳随主体预留预埋的施工，加固支撑装置可根据电箱大小调整，便于安装拆卸、可周转使用，推荐大家参考实施。 箱壳在钢筋墙上定位加固完成后，将所有电管与箱壳安装完毕，将加固装置的丝杆放进另一段的套筒内，一起放在配电箱壳内，一端角钢顶在箱壳顶，一端顶在箱
查看详情
安装配电箱前，需要注意什么？
查看详情
浏览数：52
很多水电工都知道，安装暗装配电箱的时候要首要步骤就是挖墙洞。工人应根据配电箱安装的最佳高度（距离地板1.5米）上进行挖洞作业。 （fr.网络） 但挖洞也要讲究技巧，工人作业前应先用仪器测量暗装底盒的尺寸，再挖一个比电箱底盒稍大一点的墙洞，底盒跟墙面表面平齐或深不超过墙体表面20mm。如果是明装配电箱，可以直接在承重墙上安装便可。 （fr.网络） 墙洞体积和底盒尺寸相当，方便底盒进洞安装，也方便墙体对底盒进行卡位固定，防止底盒出现下陷或凸起现象，影响美观和使用。
查看详情
配电箱的尺寸确定、安装方法，以及接线方式
查看详情
浏览数：731
关键词： 抽屉式开关柜
配电箱的安装方式
配电箱的接线方法
配电箱是我们日常用电的总控制，是非常必不可少的电气设备，如果出现一些安全隐患，我们可以及时处理，不过很多电气初学者都不怎么懂配电箱怎么安装和接线，接下来为大家介绍一下配电箱接线方式、安装方法及尺寸确定，供大家参考。（1）配电箱的接线方法1）一般的动力配电箱进线是采用五线制，即A、B、C三路相线(一般颜色为黄绿红)，一路零线(颜色浅蓝)，一路地线(颜色黄色带绿条纹)。出线根据需要。① 220V负载一般是取一路相线、一路零线、一路地线。② 380V负载，(比如380V交流电机)三相全取、再加接地线。(负载有就地控制的话也需要零线。)③ 有特殊两相380V的交流焊机，任意出两
查看详情
配电箱一级、二级、三级是什么意思？
查看详情
浏览数：289
配电箱的一级、二、三级箱是啥意思？这是相对而言的问题。我们做个假设：有一个新建的小区引进一条10kV进线，建了一个配电室，从变压器低压端出线0.4kV到配电柜（一级配电柜），再引出线到每栋楼的配电箱（二级配电箱），再出线到每个单元楼的配电柜（三级配电），最终入户。 一般一级配电不允许直接带用电设备，二级配电后面会带动力设备，因为它是三相电，三级配电就是市电了（220V）。至于里面的设备有一定的差异：一级配电柜里面一般有隔离刀闸、断路器、漏电保护器等，二级里面是一个大的三相断路器、三级是单相的断路器。当然这是举例子，要根据不同的用电负荷来选设备。下面我们详细来学习一下一级、
查看详情
自用配电箱进线电缆截面与热稳定的要求
查看详情
浏览数：76
关键词： 配电箱进线电缆截面
热稳定的要求
民用10/0.4kV变电所中，为变电所内部用的自用配电箱进线电缆截面的选择要比其他场所的配电箱的进线电缆大的多，这是因为安装在变电所内部的配电箱距离变压器很近，配电箱进线处发生短路时，短路电流比较大，若其进线电缆截面较小，往往不能满足热稳定的要求，下面通过一个变电所设计项目来计算一下，看看变电所内的自用配电箱进线电缆截面需要选择多大才能满足热稳定的要求。 （1）配电箱进线处发生短路时短路电流的计算 本次选用我设计的某住宅工程电气设计案例进行计算，该工程在地下室设一个变电所，变电所内部设置两台800kVA变压器，在变电所内部设置一个配电箱（
查看详情
配电箱周围到底多少距离内不能被阻挡？
查看详情
浏览数：105
关键词： 配电箱安全距离
低压配电设计规范
临时用电安全技术规范
用电安全导则
总会有人在问配电箱周围到底多少距离内不能被阻挡 研究并查找了相关规范和标准，不同的标准和规范对此的规定不一样，具体如下，供大家参考。 一、AQ/T 7009-2013 《机械制造企业安全生产标准化规范》 第4.2.38.2.4规定动力（照明）配电箱（柜、板）前方（或下方）1.2m的范围内应无障碍物；当工艺布置有困难时，照明箱可减至0.8m。 二、GB50054-2011《低压配电设计规范》4.2.5规定
查看详情
超全配电箱内部结构解析大全
查看详情
浏览数：1955
关键词： 配电箱内部结构
漏电保护开关
“配电箱”，也叫配电柜，是电动机控制中心的统称。配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。 配电箱的用途 便于管理，当发生电路故障时有利于检修。配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。 常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。 配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。 配电箱构成 主要分为两部分： 一
查看详情
配电箱接线方式、安装方法及尺寸确定!
查看详情
浏览数：537
关键词： 抽屉式开关柜
配电箱接线方式
配电箱安装方法
配电箱注意事项
配电箱的接线方式一、一般的动力配电箱进线是采用五线制，即A、B、C三路相线(一般颜色为黄绿红)，一路零线(颜色浅蓝)，一路地线(颜色黄色带绿条纹)。出线根据需要。 1、220V负载一般是取一路相线、一路零线、一路地线。2、380V负载，(比如380V交流电机)三相全取、再加接地线。(负载有就地控制的话也需要零线。)3、有特殊两相380V的交流焊机，任意出两相相线。再加接地线。接地线一般要求接上，但很多场合(比如工地)都不接的。一般进线是三相进一路3PIN的空开、断路器、刀闸或者其他断路器；零线压到接零端子排、地线压到接地端子排。也有进线直接采用4PIN断路器三路相线与零线
查看详情
配电箱与桥架连接示例：保护线缆，严密牢靠
查看详情
浏览数：70
关键词： 配电箱与桥架连接
电气安装施工
桥架施工安装
在电气安装施工中，配电箱（柜）与桥架连接处如若不做处理，敷设的电线电缆外绝缘层就很容易被切割的孔洞四周及所遗留的毛刺割破或削薄，引发漏电或短路事故。 切割洞口处容易导致线缆破皮漏电 为解决这一问题，配电箱（柜）与桥架连接处可以根据桥架尺寸，安装能保护电线电缆的连接件，不仅能保证电线电缆在安装和使用过程中的完整性及用电安全，还能实现桥架与配电箱严密牢靠的连接。下面就基于山东德建集团的工程示例，来看一看配电箱（柜）与桥架连接的推荐做法。 1
查看详情
户内配电箱回路数量、开关极数、开关功能
查看详情
浏览数：279
一、配电箱内开关功能的确定 家用开关的功能也是三种：无附件（只有短路保护和过载保护功能）、漏电保护附件（增加漏电保护功能）、过欠压脱扣附件（增加过欠压断电功能）。 其中主开关建议使用过欠压脱扣器——建议使用自复位过欠压脱扣器，断电后可以自行合闸。以免用户外出时家里停电，导致恢复供电后自己家不能合闸。 有插座回路，无论是普通插座回路还是大功率插座回路，都建议使用漏电保护器。 照明回路不需要附件——照明回路电流小、灯具高，即使漏电也没有太大危害。加上现如今的LED灯具质量堪忧，安装漏电附件后反而容易引起跳闸——而且无解。 二、配电箱内开
查看详情
这些配电箱安装禁忌你知道吗
查看详情
浏览数：116
关键词： 照明配电箱线路
N和PE汇流排
回路名称标注
禁忌1：照明配电箱(板)进场未做检查。 后果：照明配电箱(板)进场未做检查，往往在安装后才发现：其二层板没有专用接地螺栓，保护地线截面小，装有电器的可开启门没有用裸铜软线与金属构架可靠连接，导线与器具连接不牢固、有反圈现象，螺丝母不用镀锌件，导线线径不符合要求，没有按色标标识，没有卡片柜和电气线路图，器具布局、间隔不合理，没有设置N和PE端子排等。再修改延误工期也影响质量。 措施：首先在加工订货时就应向厂家提出符合设计和规范标准的技术要求，请厂家做出样品，经验收合格后，再生产；并在产品进场时严格按设计和规范标准要求进行检查验收，确认合格后再进行安装。
查看详情
配电箱为什么有的装1、2或3个电流互感器
查看详情
浏览数：671

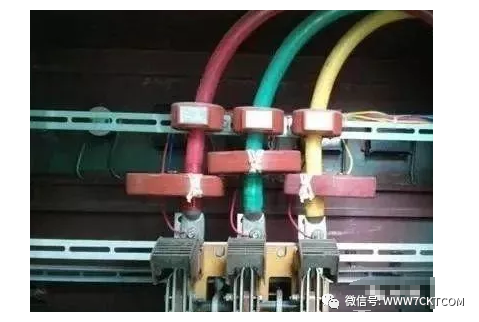

电流互感器的作用： 电流互感器在电力系统中应用非常广泛，它的作用是从大电流电缆上面按照一定的比例感应出小电流，然后供仪表测量和继电保护用。 我们打开配电柜，可以看到里面有很多电流互感器，有些配电柜只有一个，有些甚至有五六个。其实它们都是从母线上感应出电流信号，只是测出来的电流作用不一样而已。那它们都在配电柜中起什么作用呢？ 一个电流互感器： 如果只有一个电流互感器，那这种情况一般用于从单根线路上取电流信号。比如用于扩大单相电表量程、测单相线路电流、测三相平衡线路电流、无功控制器电流取样等。 扩大单相电表量程主要指一个电流互感器和单相
查看详情
家用配电箱应该如何配置
查看详情
浏览数：69
关键词： 家用配电箱配置
防浪涌保护器
机电安装工程
家用配电箱，就是外线进入家用配电箱。家用配电箱的规格大小，可以根据实际情况来安排处理。配电箱内有漏电保护器，空气开关，空气开关你也可以换成单独的每个回路的漏电保护器。首先是总漏保，然后是空开或者分漏保。 一般是电灯接一个空开或漏保，插座接一个空开或漏保，空调专门一个空开或漏保。如果想省事就直接一个总漏保，一个空开，或者不用空开。但是漏保的质量一定要好，还有电流的安数一定要超过，所开启最多家电设备时的最大电流安数。那么到底家装配电箱应该怎么配置呢？以三室两厅一厨一卫为例，配置应该是怎么样的呢？下面来为大家一 一介绍。 三室两厅一
查看详情
配电箱预制装配式安装工艺图解，记得收藏
查看详情
浏览数：246
住宅工程配电箱施工工序多，施工质量难以保证，后期返修率高，传统工艺下的质量通病很常见： 电箱预留洞影响电箱周围砌体组砌 电箱周围剔凿严重，且将附近墙体损坏 电箱周围封堵不密实，观感质量差，有空鼓开裂风险 某集团实例标杆工地创新了配电箱施工工艺，将成品配电箱做成预制块一体成型：在砌体工程开始之前将楼层所需要的电箱进货到位，根据电箱尺寸，画出预置电箱需要的模具策划图，根据图纸进行模具材料的加工制作，将成品电箱放入模具，用C20细石混凝土，浇筑成型，运送
查看详情
配电箱的8个要点，你一定要知道！
查看详情
浏览数：419
01 用途 XL-21 、XRM101 系列配电箱，适用于户内三相五线制低压配电系统中，额定电压为交流220/ 380V、额定电流为16A~630A 及以下、额定频率50Hz，作为接受和分配电能使用。产品具有防漏电、防浪涌、过载、短路保护等功能。可应用于大户型住宅、别墅、写字楼等民用建筑，商场、酒店等商用设施以及工矿企业、体育场馆、医院、学校等公共场所。 02 使用条件 2.1 正常使用条件 2.1.1 环境温度：-15℃~+45℃， 24h 内平均温度不超过+35℃ 2.1.
查看详情
家用配电箱断路器的接法，记得收藏！
查看详情
浏览数：206
关键词： 家用漏电断路器
配电箱断路器
断路器的选择
配电箱完整接线
更换断路器，是继换灯泡之后遇到最多的电路维修工程。自此告别保险丝之后，断路器损坏几乎成了最常见的家庭供电端最常见的故障。但断路器坏了怎么办呢？莫非更换断路器这种工作也需要外出请电工吗？ 写在前面：在更换断路器时，一定要确保总开关无故障且处于断电状态，在施工前必须用试电笔测试，确认没电后才可施工。若是需要更换总开关，必须断开楼道电表箱内的开关，且派专人看守，直至施工结束。 断路器小知识—— 断路器常说的1P，2P是什么意思？ 家庭中能见到的断路器，一般只有1P和2P的，1P，2P又叫做1级2级，每一级都对应上下两个接线柱，每一级的宽度是17.5毫米（例如，
查看详情
老电工整理的14条照明配电箱安装禁忌
查看详情
浏览数：106
关键词： 照明配电箱安装
箱柜进场检查
N和PE汇流排
✦禁忌1照明配电箱(板)进场未做检查 后果：照明配电箱(板)进场未做检查，往往在安装后才发现：其二层板没有专用接地螺栓，保护地线截面小，装有电器的可开启门没有用裸铜软线与金属构架可靠连接，导线与器具连接不牢固、有反圈现象，螺丝母不用镀锌件，导线线径不符合要求，没有按色标标识，没有卡片柜和电气线路图，器具布局、间隔不合理，没有设置N和PE端子排等。 措施：在加工订货时就应向厂家提出符合设计和规范标准的技术要求，请厂家做出样品，经验收合格后，再生产；在产品进场时严格按设计和规范标准要求进行检查验收，确认合格后再进行安装。 ✦禁忌2&
查看详情
[ 好 ]xx配电箱设计cad全套图纸.zip
立即下载
浏览数：13765
回复数：380
xx配电箱设计cad全套图纸.zip 好资料和大家分享下 希望大家帮忙加热哟 谢谢刘工行业交流群420030051筑龙网教育培训任何视频都可优惠，便宜10% 优惠码XA92BL VIP用户可折上折
立即下载
