▼ 什么是配电箱？ 所有用户用电的总的一个电路分配箱。 02 工作原理 ▼ 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。 正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。 借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。 03 用途 ▼ 便于管理，当发生电路故
查看详情
[电气分享]怎么看配电箱系统图？图中的符号
查看详情
浏览数：536
关键词： 抽屉式开关柜
配电箱系统图
![抽屉开关符号资料下载-[电气分享]怎么看配电箱系统图？图中的符号](https://newoss.zhulong.com/forum/201908/26/14/121314g2kivmwy1uxevbf8.jpg?x-oss-process=image/resize,w_760 "抽屉开关符号资料下载-[电气分享]怎么看配电箱系统图？图中的符号")
简介 ▼ 什么是配电箱？所有用户用电的总的一个电路分配箱。 02 工作原理 ▼ 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。 正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。 借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。 03 用途 ▼&nbs
查看详情
配电箱系统图符号大全
查看详情
浏览数：3432
回复数：6
5.24更新|50+30套经典筑龙电气资料（知名地产等名企内部培训） [辽宁]知名地产公园里程项目高层及地下车库施工组织设计（272页） 2018二级建造师机电工程管理与实务培训讲义（二） 配电箱 配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。 配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特
查看详情
配电箱系统图中的工作原理、用途、分类、符号标注以及敷设方式
查看详情
浏览数：1487
100套优质筑龙电气资料（新增图纸、中海、知名地产等地产资料、弱电方案） 医护综合楼工程变配电所设计图纸 北京6.7万平米大型商业建筑电气全套图纸 [中海地产]建筑精品工程质量管理手册(126页，包含机电) 中海地产工程公司施工图识图技术详解（50页，包含机电） 中海地产工程规范---机电工程（61页） 中海地产建安成本概况及控制要点PPT（61页，包含机电） 贵州一公安局大楼智能化弱电系统设计方案 ⏩ 简介 ▼ 什么是配电箱？ 所有用户用电的总的一个电路分配箱
查看详情
[普及]开关柜配电知识集合，收藏了！
查看详情
浏览数：900
[河北]某花园小区联排别墅电气施工图(2017年） 链接：https://bbs.zhulong.com/104030_group_201201/detail32542132 [恒大地产]山东某楼盘电气全套图纸（2015年） 链接：https://bbs.zhulong.com/104030_group_201201/detail32539924 18年二建考试押题---机电协会首轮押题 链接：https://bbs.zhulong.com/104030_group_201213/detail32544304 [分享]配电箱系统图符号大全&
查看详情
断路器型号与选用原则！
查看详情
浏览数：1473

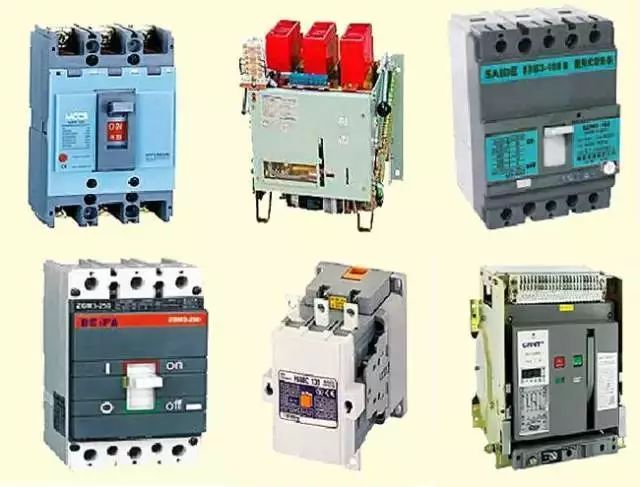

断路器： 又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。 分类： 按操作方式分有：电动操作、储能操作和手动操作。 按结构分有：万能式和塑壳式。 按使用类别分有：选择型和非选择型。 按灭弧介质分有：油浸式、真空式和空气式。&nbs
查看详情
低压断路器知识学习
查看详情
浏览数：823
一、低压断路器的功能 低压断路器又叫自动空气开关，简称断路器。它集控制和多种保护功能于一体，当线路正常工作时，它作为电源开关接通或分断电路；当电路发生短路、过载和失压等故障时，它能自动跳闸切断故障电路，从而保护线路和电气设备。 二、低压断路器的分类 按操作方式分：有电动操作、储能操作和手动操作。 按结构分：有万能式和塑壳式。 按使用类别分：有选择型和非选择型。 按灭弧介质分：有油浸式、真空式和空气式。 按动作速度分：有快速型和普通型。 按极数分：有单极、二极、三极和四极等。 按安装
查看详情
[很全面]各类电气系统符号
查看详情
浏览数：1454
各类电气符号汇总 CH1-63/2PC40A是： 1、CH1为塑壳空气断路器的型号 2、63是指该断路器触点的额定电流值 3、2P为两极 4、C40A为保护整定电流数值为40A ②C65N—C40A/2Np1 c65n施耐德旗下梅兰日兰牌断路器。C曲线，40A电流的。 ③ZR—YJV—3X16—CT/KBG32—SCE ZR：阻燃，代表阻燃电缆（还应该标注阻燃级别A、B、C。未标注可视为B级） YJV：交联聚氯乙烯绝缘铜芯电缆 3X16：三芯电缆，每芯电缆截面16平方毫米&
查看详情
低压供配电系统中负荷的计算实例分析
查看详情
浏览数：1688
负荷计算目的和意义 低压供配电系统的设计中负荷的统计计算是一项重要内容，负荷计算结果对供电容量报装、选择供配电设备及安全经济运行均起决定性的作用。负荷计算的目的是： 1. 计算变配电所内变压器的负荷电流及视在功率，作为选择变压器容量的依据。 2. 计算流过各主要电气设备 （断路器、隔离开关、母线、熔断器等）的负荷电流，作为选择设备的依据。 3. 计算流过各条线路（电源进线、高低压配电线路等）的负荷电流，作为选择线路电缆或导线截面的依据。 4. 计算尖峰负荷，用于保护电器的整定计算和校验电动机的启动条件。 负荷计
查看详情
建筑电气：总分配电箱系统图学习，很全的技术！
查看详情
浏览数：457
简介 什么是配电箱？ 所有用户用电的总的一个电路分配箱。 工作原理 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。 正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。 借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。 用 途 便于管理，当发生电路故障时有利于检修。 配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套
查看详情
配电箱系统图学习，很全的技术！
查看详情
浏览数：1821
关键词： 抽屉式开关柜
配电箱系统图
01 简介 ▼ 什么是配电箱？ 所有用户用电的总的一个电路分配箱。 02 工作原理 ▼ 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。 正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。 借
查看详情
干货 | 怎么看配电箱系统图？
查看详情
浏览数：1631
简介 什么是配电箱？ 答：所有用户用电的总的一个电路分配箱。 工作原理 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。 正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。 借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。 用途 便于管理，当发生电路故障时有利于检修。 配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表
查看详情
配电箱系统图怎么看？基础要打牢！
查看详情
浏览数：1055
关键词： 抽屉式开关柜
配电箱系统图
配电箱系统图学习 简介 什么是配电箱？所有用户用电的总的一个电路分配箱. 工作原理 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。 树上鸟教育电气设计在线教学网课 用途 便于管理，当发生电路故障
查看详情
高低压配电柜安装需要注意问题
查看详情
浏览数：1428
关键词： 二次回路接线
二次回路控制
抽屉式开关柜
一、工艺流程 基础验收→设备开箱检验→设备二次搬运→变压器就位→附件安装及接线→交接试验→试运前检查→试运行→交工验收 二、配电柜安装 安装前，控制间内环境应具备条件，所有的内装饰施工已完成，室内洁净安全。 A配电柜安装固定： ①配电柜运到现场后，组织开箱检查，检查有无变形、掉漆现象，仪表部件是否齐全，备品备件、说明书等有无缺损，并做好开箱记录。 ②根据施工图的布置，按顺序将开关柜放在基础型钢上。成列柜就位后，先找正两端的柜，再在柜下至上三分之二高的位置绷上小线，逐台找正，以柜面为标准。找正时采用0.5mm垫片进行调整，每
查看详情
教你认识配电箱系统图
查看详情
浏览数：888
关键词： 教你认识配电箱系统图
安装工程造价基础知识讲解
什么是配电箱？ 所有用户用电的总的一个电路分配箱 工作原理： 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。 用途： 便于管理，当发生电路故障时有利于检修。 配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。&nb
查看详情
[电气设计]配电箱设计
查看详情
浏览数：936
[河北]某花园小区联排别墅电气施工图(2017年） 链接：https://bbs.zhulong.com/104030_group_201201/detail32542132 [恒大地产]山东某楼盘电气全套图纸（2015年） 链接：https://bbs.zhulong.com/104030_group_201201/detail32539924 18年二建考试押题---机电协会首轮押题 链接：https://bbs.zhulong.com/104030_group_201213/detail32544304 [分享]配电箱系统图符号大全&
查看详情
建筑供电与照明系统知识大全
查看详情
浏览数：990
关键词： 建筑供电系统
建筑照明系统
建筑分类： 一类建筑：19层以上的住宅楼、建筑高度50m以上的其他民用建筑、特别重要的公共建筑等。 二类建筑：10~18层的住宅楼、建筑高度24~50m之间的其他民用建筑、重要的公共建筑等。 三类建筑：10层以下的住宅楼、建筑高度不超过24m的其他民用建筑。 本课件侧重于介绍高层民用建筑电气。 建筑供电系统： 负荷：指用电设备，也指用电设备消耗的电能或电功率。负荷又称为用电量。 负荷分类及分布特点： 1.负荷分类依据：供电部门执行的电价不同。 2.负荷分布特点
查看详情
低压电容补偿柜基本构造及功能
查看详情
浏览数：1667
关键词： 低压电容补偿柜
低压无功补偿装置
低压电容补偿柜构造
低压电容补偿柜也叫低压无功补偿装置MSCGD，工作原理是根据电网向用电设备提供的负载电流由有功电流和无功电流两部分组成，无功电流在电源和负载之间往复交换，大大占用电网，使供电设备的供电能力大大降低，使功率因数降低。就是用装置产生的容性无功电流快速、准确地跟踪抵消电网中的感性无功电流，从而提高功率因数，保证用电质量，提高供电设备的供电能力，并减小电路中的损耗。 一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。 电容器柜功能及其结构 &nb
查看详情
供配电系统概述
查看详情
浏览数：1513
一、电力系统简介 从发电厂到用户的发、输、配、用电过程。 低压配电系统 1.组成：配电装置、配电线路 2.配电方式：放射式、树干式、混合式 a) 单回路树干式 正常环境的车间或建筑物内，当大部分用电设备为中小容量，且无特殊要求时，宜采用树干式配电。 二、供电电压等级 1、线路（电网）额定电压 低压 380V,660V 高压 （3），6，10，35，（66），110，220，（330），500kV ，7
查看详情
低压配电（柜）基础知识，赶快收藏吧！
查看详情
浏览数：1051
有关成套设备型号含义： 低压BSL：B表示低压；S表示双面维护；L表示动力。GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。 动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。 GG—1A，GG：固定式高压开关柜。 XGN：X—箱式开关柜；G—固定式；N—户内装置。 有关国家标准含义： GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。 SDJ—水力工业标准。 在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区
查看详情
