关于电缆桥架的安装，一定要知道的两个公式！查看详情

浏览数：1175

前言。关于电缆桥架的安装，一定要知道的两个公式！电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架显的很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。可是电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。一、电缆桥架型式及品种的选择 1、需屏蔽电气干扰的电缆网路或有防护外部(如：有腐蚀液休，易燃粉尘等环境)影响的要求时，应选用(FB)类槽

查看详情

提高电缆桥架安装工效（获奖QC成果） vip 立即下载

等级：文件 4.38MB 格式 pdf

内容简介我公司承建的XX共有2条镀锌线，电缆桥架设计基本相同,每条镀锌线电缆桥架总长16950米，约有1425根立柱、8475个横臂，1#镀锌线电缆桥架施工工期51天。业主要求2#镀锌线投产日期提前。根据新的总体网络计划，电缆桥架施工工期只有41天，工期非常紧，能否按期完成将直接影响后续施工进度，小组活动由此展开。

立即下载

一整套电缆桥架安装施工流程及规范查看详情

浏览数：178

关键词：电缆桥架安装桥架安装工艺预埋地脚螺栓电缆桥架安装施工流程电缆桥架安装规范

————————— 电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架比较很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。那么在施工中电缆桥架安装施工要求及规范怎么样？一、一般规定1.1、本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统电缆的类型、数量，合理选定适用的桥架。(1)、确定方向：根据建筑

查看详情

电缆桥架安装工艺查看详情

浏览数：282

关键词：电缆桥架安装工艺电缆桥架安装

查看详情

电缆桥架尺寸选择与计算公式查看详情

浏览数：1062

电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。一、电缆桥架型式及品种的选择 1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。 2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。 3、除上

查看详情

电缆桥架安装要求及规范指导查看详情

浏览数：1715

1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。 (1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。 (2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。 (3)确

查看详情

电缆桥架弯头制作方法及公式图解查看详情

浏览数：1661

简介：以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与 “一”中的b值不同，为层间距值。1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进

查看详情

镀锌线槽及电缆桥架安装要求查看详情

浏览数：2351

关键词：镀锌线槽安装电缆桥架安装

一，线槽、桥架安装： 1、线槽、桥架应平整，无扭曲变形，内壁无毛刺，各种附件齐全。 2、线槽、桥架的接口应平整，连接可采用内连接或外连接，接缝处应紧密平直，连接板两端不少于2个防松螺帽或防松垫圈的连接固定螺栓，螺母置于线槽外侧。非镀锌金属线槽、桥架连接板的两端应有跨接线，跨接线为截面积不小于4mm2的铜芯软导线（桥架可用硬导线）。线槽盖装上后应平直，无翘角，出线口的位置准确。 3、线槽、桥架交叉、转弯、丁字连接时，应采用单通、二通、三通，四通或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。 4

查看详情

图说|母线槽、桥架安装详解！查看详情

浏览数：2079 回复数：8

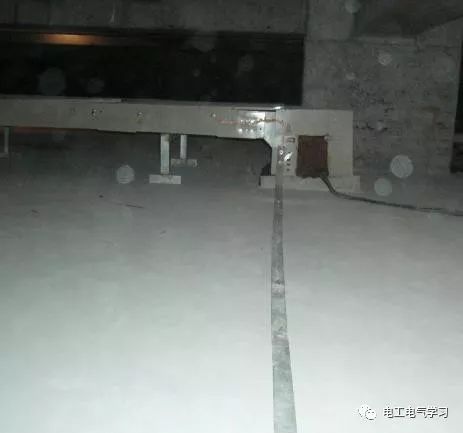

桥架：跨接表识，弯曲度一致 ▲ 桥架跨接线连接要注意：用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧。镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓（强标）。至于支架的接地，就是把支架与桥架连接处固定刮漆就可以（或是抓垫）。接地线最小截面不小于4平方米。 ▲金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接； ▲跨接线压线处细部做法：注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置；不能用连接螺栓固定跨接线

查看详情

电缆桥架、母线槽安装查看详情

浏览数：2074

1、电缆桥架安装---接地 2、桥架安装要求横平竖直，表面平整，固定可靠，盖板严实，支架排布合理，整齐美观，桥架跨接线规范；桥架本体要加防松垫圈与支架可靠连接，连接处刮掉油漆。 3、电缆桥架、母线槽安装—跨接线 4、

查看详情

电缆桥架、母线槽安装（图文并茂）查看详情

浏览数：1405

查看详情

某办公楼电缆桥架安装图纸 vip 立即下载

等级：文件 8.83MB 格式 dwg

建筑功能：办公高度类别：多层建筑地上层数：9层地下层数：1层图纸深度：施工图图纸张数：11张设计时间：2011弱电设计：火灾自动报警系统,视频监控系统,出入口控制系统,建筑设备监控系统,通信系统,广播系统内容简介本工程是某科技园集团总部办公大楼，本图纸是电缆桥架设计，图纸设计清楚，符合规范。

立即下载

阻燃玻璃钢电缆桥架的特性及安装维护保养查看详情

浏览数：1104

阻燃玻璃钢桥架特点属性：阻燃玻璃钢桥架绝缘耐候性好，在湿热状态下不发生氧化腐蚀，不褪色不需刷油漆保护，不用日常护理，不怕雷击。耐腐蚀，在10%的硫酸，20%的硝酸，50%的醋酸长期作用下不受影响。耐撞击易复原，受到物体撞击后弹性大，能恢复到原形状，拉伸，弯曲强度为600pa以上，抗疲劳能力约为钢材的50倍。机械强度高，耐腐蚀性能好，抗老化性能强，造型美观，安装方便，使用寿命长。表面光滑美观，不褪色。阻燃玻璃钢桥架安装与维护： 1、阻燃玻璃钢桥架高度为50、100时每端各6只连接孔，高度为150

查看详情

电缆桥架的五大分类及安装要求查看详情

浏览数：1127

电缆桥架的五大分类及安装要求： 1.梯阶式电缆桥架 CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。 2.托盘式电缆桥架托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装，也适合于控制电缆的敷设。 3.槽式电缆桥架槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机

查看详情
