燃气热水器如何安装循环热水? 查看详情

浏览数:191 燃气热水器热水管安装图资料下载-燃气热水器如何安装循环热水?

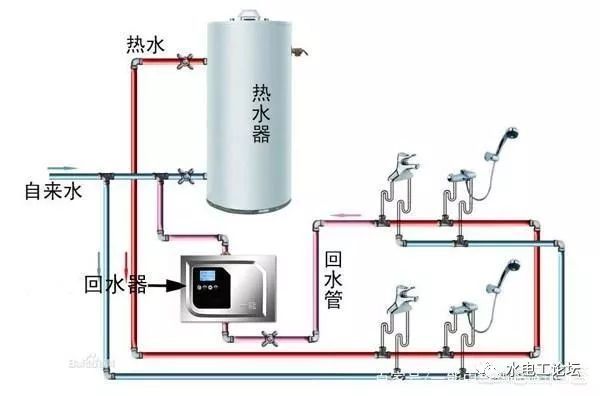

一、判定是否有回水管 首先我们应该判定家里是否有回水管的问题,在热水循环泵施工过程中,没有一个循环泵安装示例图,对于不熟悉热水循环系统的安装师傅比较难的,特别是区分不了有回水管和没有回水管的情况下,怎么区分有没有回水管呢?有回水管的家里热水器旁应该是四个水管,燃气管、热水管、冷水管、回水管四根管道。而没有回水管的则只有燃气管、冷水管、热水管三根管道。所以,判定是否有回水管只需要看看自家的热水器下面有几根管道即可,新装修的家庭建议装修工人都加装一根回水管。 二、有回水管的热水循环系统安装 家里有回水管的,要安装热水循环泵就更简单了,只需要在热水器端操作即可,远端用水
查看详情

燃气热水器会漏电吗? 查看详情

浏览数:515

关键词: 安全生产事故 提升机电气原理图

燃气热水器热水管安装图资料下载-燃气热水器会漏电吗?
   我们首先分析一下燃气热水器的内部结构,这样问题就迎刃而解了! 燃气热水器都有哪些组件构成的首先,市面上的大多燃气热水器,都由热交换器、加热器、燃烧器、点火器、鼓风机、只能控制面板、水流传感器、变压器等起见组成,如下图:  燃气热水器加热原理燃气燃气热水器是经升压器升压后,促使点火器工作,点火器点燃燃气,燃气经过燃烧,产生热能,促使经过热交换器中的水流变成热水,然后经由水路,绕行至出水口,即完成热水加热,其电路原理如图:  燃气热水器会漏电吗?经过了解内部组件以及电路原理,我们可以了解到,热水器经220V供电,
