[分享]电缆直埋CAD图资料下载

发表于2019-08-09

标签：电缆直埋CAD图资料电缆直埋CAD图讨论电缆直埋CAD图视频

电缆直埋CAD图专题为您提供电缆直埋CAD图的相关资料与视频课程，您可以下载电缆直埋CAD图资料进行参考，观看相关视频课程提升技能。更多内容请查看筑龙学社电气工程热点推荐。

10kV电力电缆直埋大样图立即下载

等级：文件 228KB 格式 dwg

资料目录一、电缆沟横断面图二、电缆沟规格尺寸表、三、电缆沟工程量统计内容简介本稿件是某工程10kV电力电缆直埋大样图，包含电缆沟横断面图设计、电缆沟规格尺寸、电缆沟工程量统计等。

立即下载

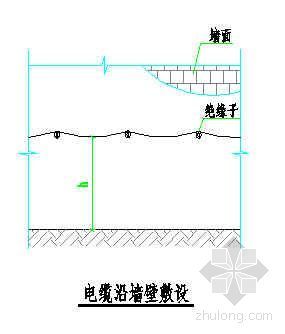

电缆直埋敷设及悬挂安全示意图立即下载

等级：文件 429KB 格式 dwg

关键词：安全文明详图电缆直埋敷设

内容简介 (一)电缆埋地敷设: 　　1、电缆直接埋地敷设的深度不应小于0.7m，并应在电缆紧邻上、下、左、　　右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层；　　2、埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所　　及引出地面从2.0m高到地下0.2m处，必须加设防护套管，防护套管内径不　　应小于电缆外径的1.5倍；　　

立即下载

电缆直埋施工图立即下载

等级：文件 21KB 格式 dwg

关键词：建筑电气施工图电缆直埋施工图

内容简介电缆直埋施工图

立即下载

电缆直埋敷设时要埋深多少？查看详情

浏览数：1503

关键词：电缆直埋敷设电缆直埋衍射

敷设图 1、分散又无管架可利用时，宜选用铠装电缆直埋衍射，并采用防腐装置。 2、直埋穿越道路时，应穿保护管保护，管顶掩土深度不得小于1000mm 3、电缆应埋在冻土层以下，当无法满足时，应有防止电缆损坏的措施，但埋入深度不应小于700mm 4、直埋衍射的电缆和建筑物地下基础间的最小距离为600mm，与电力电缆的距离请参考平行衍射最小间距规定! 5、直埋衍射的电缆不应沿任何地下管道的上方或下方平行衍射。当沿地下管道两侧平行衍射或与其交叉时，最小净距应符合：与易燃爆介质的管道平行时为1000mm，交叉时为500 与

查看详情

直埋电缆安装工艺流程图立即下载

等级：文件 49KB 格式 dwg

内容简介直埋电缆安装工艺流程图，配有详细的说明。

立即下载

直埋电缆进建筑物前备用长度做法图立即下载

等级：文件 509KB 格式 dwg

内容简介直埋电缆引入建筑物备用长度做法，包括盖板配筋图。

立即下载

地下直埋电缆温度场和载流量的数值计算立即下载

等级：文件 206KB 格式 pdf

内容简介结合传热学知识对地下直埋电缆温度场进行分析，构造出热传导方程和边界条件后利用有限元法计算了地下电缆的温度场分布，计算区域采用三角形单元剖分法。电缆的载流量采用二分法进行迭代求解。文中给出了三根单芯电缆的温度场分布图，并得到载流量和埋深的关系。　　

立即下载

直埋电缆沟剖面立即下载

等级：文件 36KB 格式 rar

关键词：园林景观节点详图直埋电缆沟剖面

内容简介此图为直埋电缆沟剖面 4

立即下载

电气工程电缆沟、管安装大样图立即下载

等级：文件 2MB 格式 dwg

关键词：电气节点详图电缆沟大样图

内容简介本稿件是电缆井、沟、管群及直埋电缆大样图，图纸设计清楚。图2 图3 总缩略图

立即下载

电力工程电缆敷设通用图立即下载

等级：文件 689KB 格式 dwg

关键词：电力工程施工图电力工程电缆敷设通用图

资料目录电缆直埋敷设示意图电缆直埋壕沟宽度电缆标志桩制作图电缆与公路交叉内容简介本图主要内容是电力工程电缆敷设通用图，包括电缆沟、敷设图等等，共四个小图。 2 2 3 3

立即下载

电力电缆敷设通用图立即下载

等级：文件 193KB 格式 rar

内容简介电力工程电缆敷设通用图，电缆直埋、电缆沟、电缆过马路等各种做法及详细说明。

立即下载

电力工程电缆敷设及加工图立即下载

等级：文件 454KB 格式 dwg

内容简介本图是电力工程电缆敷设通用图的一部分，包括电缆直埋敷设示意图、电缆标志桩制作图、电缆直埋壕沟宽度、电缆与公路交叉示意图。 2 3 4

立即下载

室内电缆沟设计图立即下载

等级：文件 558KB 格式 dwg

关键词：电力工程施工图室内电缆沟设计图

资料目录设备基础图 10kpa室内砖电缆沟 10kpa室内砖电缆沟轻型盖板直埋电缆沟电缆盘井断面图内容简介本图主要内容是室内电缆沟设计图，包括基础制作图、盖板图等，共4张图。 2 2 3 3 4

立即下载

10KV电缆线路电缆穿管敷设壕沟图立即下载

等级：文件 25KB 格式 rar

关键词：电气节点详图 10KV电缆线路电缆穿管敷设壕沟图

内容简介 10KV电缆线路电缆穿管敷设壕沟图：单根穿管、双根穿管三根穿管以及直埋图。

立即下载

电缆的四种敷设方式查看详情

浏览数：1512

直埋敷设要注意什么？在什么情况下采用？直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。 1、如果不会受到大的冲击，直接敷设是可以的。 2、如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。 3、如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。电缆直埋敷设的优缺点优点：敷设方便，节省材料和人工，缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维

查看详情

你对电缆敷设有全面、详尽的了解吗？查看详情

浏览数：1658

2)电缆外皮至地面深度，不得小于0.7m；当位于行车道或耕地下时，应适当加深，且不宜小于1.0m。 3.4直埋敷设于冻土地区时，宜埋入冻土层以下，当无法深埋时可埋设在土壤排水性好的干燥冻土层或回填土中，也可采取其他防止电缆受到损伤的措施。 3.5直埋敷设的电缆，严禁位于地下管道的正上方或正下方。电缆与电缆、管道、道路、构筑物等之间的容许最小距离，应符合表3.5的规定。表3.5电缆与电缆、管道、道路、构筑物等之间的容许最小距离（m）注：①用隔板分隔或电缆穿管时不得小于0.25m； ②用隔板分隔或电缆穿管时不得小于0.1m；&nbs

查看详情

电缆BV、BLV、VV、VLV、KVV分别代表什么意思？一文搞懂！查看详情

浏览数：4039

1电线电缆中BV、BLV等符号含义这些符号都是电线的一些型号，B系列归类属于布电线，所以开头用B，电压：300/500V电线按用途分为电磁线和通用绝缘电线。绝缘电线又称为布电线。绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。 V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 T就是铜芯的代码（一般省略不写） R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线以上电

查看详情

电气安装必备电缆头制作安装，收了！查看详情

浏览数：986

电气安装符号一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、镀锌钢管：SR扣压式镀锌薄壁电线管：KBG20紧定式镀锌薄壁电线管：JDG20 二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内

查看详情

清和园系统电力平面图立即下载

等级：文件 676KB 格式 dwg

一、项目概况 1、本工程为清和园煤改气锅炉房. 2、本工程将原有厂区内燃煤锅炉房改建为燃气锅炉房,根据负荷情况,锅炉房设置1台10MW和1台7.5MW燃气热水锅炉,锅炉房为地上独立建筑。二、设计内容 (1)、配电系统； (2)、照明系统； (3)、燃气泄漏报警系统； (4)、火灾自动报警系统； (5)、弱电及安防监控系统； (6)、建筑物防雷、接地及安全系统；三、配电系统 1、负荷等级:本工程用电负荷等级为二级。 2、供电电源:本工程上级电源来自园区原有的变压器低压侧,引

立即下载
